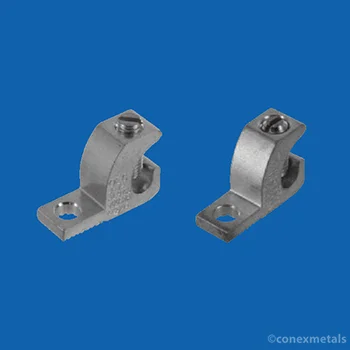

Алюминиевые вставки в наконечники
В компании Conex Metals мы производим высококачественные алюминиевые закладные соединители, наконечники и зажимы для прямой прокладки в землю при установке солнечных панелей. Наша продукция рассчитана на максимальную прочность и проводимость, что гарантирует надежные решения для заземления. Основные характеристики: — Изготовлены из высокопрочной чистой электролитической меди для оптимальной производительности — Включены в список UL467 для прямой прокладки в землю или бетон — Открытая конструкция для быстрой и легкой прокладки проводников без резки или разрыва — Подходит для медного провода № 14 — № 4 — Конструкция с боковым входом для быстрой установки непрерывных проводников в нескольких местах — Изготовлены из электролитической меди и нержавеющей стали AISI 304 для долговечности — Соответствуют стандартам UL/CSA Идеальное применение: — Заземление бассейнов — Установка солнечных панелей Наши медные закладные соединители предлагают надежное и эффективное решение для задач заземления. Благодаря открытой конструкции и функции бокового входа установщики могут быстро и легко подключать проводники в нескольких местах без разрывов. Доверьтесь Conex Metals, если вам нужны высококачественные медные соединители Lay-In, которые соответствуют вашим требованиям к заземлению. Медные наконечники Lay-In — Изготовлены из высокопрочного медного сплава для максимальной долговечности — Подходят для непосредственной закладки в землю или бетон — Разработаны для использования только с медными проводниками — Имеет удобную конструкцию Lay-In для легкой установки — Включены в список cULus 467 для соответствия стандартам безопасности
COPPER LAY IN LUGS | |||
---|---|---|---|
PART NO | CONDUCTOR RANGE | SPECIFICATIONS | |
MIN | MAX | ||
CL50DB | 14 AWG | 4 AWG | Unplated With Stainless Steel Screw |
CL50DBTN | 14 AWG | 4 AWG | Tin Plated With Stainless Steel Screw |
Алюминиевые вставные наконечники — Изготовлен из высокопрочного экструдированного алюминиевого сплава для защиты от коррозии. — Электролуженое покрытие для улучшения проводимости. — Обеспечивает низкое контактное сопротивление для надежного соединения. — Подходит для использования с медными или алюминиевыми проводниками для заземления и применения в непрерывных контурах. — Соответствует стандартам безопасности cULus 467.
ALUMINIUM LAY IN LUGS | ||
---|---|---|
PART NO | CONDUCTOR RANGE | |
MIN | MAX | |
LI50S | 14 AWG | 4 AWG |
LI112S | 1/0 AWG | 14 AWG |
LI200S | 3/0 AWG | 6 AWG |
LI252S | 250 MCM | 6 AWG |
Алюминиевые вставные наконечники
Основные характеристики: — Изготовлен из высокопрочного экструдированного алюминиевого сплава для исключительной долговечности и коррозионной стойкости — Луженый, с винтом из нержавеющей стали для улучшенной проводимости и надежного соединения — Обеспечивает низкое контактное сопротивление для надежного и эффективного заземления — Подходит для проводников размером от 14 AWG до 6 AWG — Подходит для использования с медными или алюминиевыми проводниками для заземления и применения в качестве непрерывного контура — Включен в список cULus 467, что гарантирует соответствие стандартам безопасности
ALUMINIUM LAY IN LUGS | ||
---|---|---|
PART NO | CONDUCTOR RANGE | |
MIN | MAX | |
LI50S | 14 AWG | 4 AWG |
ALUMINIUM LAY IN LUGS | |||||||||
---|---|---|---|---|---|---|---|---|---|
Test conductor size installed in connector | Tightening torque, N-m (Ibf-in) | ||||||||
Slotted head No. 10 and larger | Hexagonal head external drive socket wrench | ||||||||
Slot width-1.2 mm (0.047 in) or less and slot length 6.4 mm (1/4 in) or less | Slot width over 1.2 mm (0.047 in) or slot length over 6.4 mm (1/4 in) | Hexagonal head external drive socket wrench | Other connectors | ||||||
AWG or kcmil | (mm²) | A | B | A | B | A | B | A | B |
30-10 | (0.05-5.3) | 1.7 (15) | 2.3 (20) | 2.8 (25) | 4.0 (35) | 7.3 (65) | 9.0 (80) | 6.8 (60) | 8.5 (75) |
8 | (8.4) | 2.3 (20) | 2.8 (25) | 3.4 (30) | 4.5 (40) | 7.3 (65) | 9.0 (80) | 6.8 (60) | 8.5 (75) |
6-4 | (13.2-21.2) | 2.8 (25) | 4.0 (35) | 4.0 (35) | 5.1 (45) | 15.3 (135) | 18.6 (165) | 10.2 (90) | 12.4 (110) |
3 | (26.7) | 2.8 (25) | 4.0 (35) | 4.5 (40) | 5.6 (50) | 25.4 (225) | 31.1 (275) | 14.1 (125) | 16.9 (150) |
2 | (33.6) | 3.4 (30) | 4.5 (40) | 4.5 (40) | 5.6 (50) | 25.4 (225) | 31.1 (275) | 14.1 (125) | 16.9 (150) |
1 | (42.4) | - | - | 4.5 (40) | 5.6 (50) | 25.4 (225) | 31.1 (275) | 14.1 (125) | 16.9 (150) |
1/0- 2/0 | (53.5-67.4) | - | - | 4.5 (40) | 5.6 (50) | 35.6 (315) | 43.5 (385) | 16.9 (150) | 20.3 (180) |
3/0-4/0 | (85.0-107.2) | - | - | 4.5 (40) | 5.6 (50) | 45.2 (400) | 56.5 (500) | 22.6 (200) | 28.2 (250) |
250 - | (127-177) | - | - | 4.5 (40) | 5.6 (50) | 62.1 (550) | 73.4 (650) | 28.2 (250) | 36.7 (325) |
350 | - | ||||||||
400 | (203) | - | - | 4.5 (40) | 5.6 (50) | 76.3 (675) | 93.2 (825) | 28.2 (250) | 36.7 (325) |
