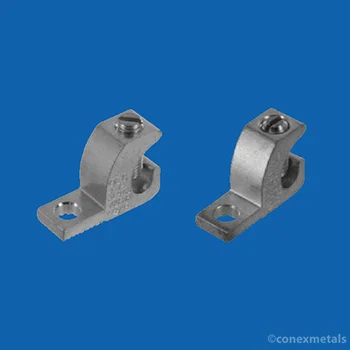

Aluminium-Lagen in Ösen
Aluminium-Lagen in Ösen
Bei Conex Metals fertigen wir hochwertige Einlegeverbinder, Kabelschuhe und Klemmen aus Aluminium für die direkte Verlegung in Solarpanelinstallationen. Unsere Produkte sind auf maximale Festigkeit und Leitfähigkeit ausgelegt und gewährleisten zuverlässige Erdungslösungen. Wichtige Eigenschaften: – Hergestellt aus hochfestem, reinem Elektrolytkupfer für optimale Leistung – UL467-zertifiziert für die direkte Verlegung in Erde oder Beton – Offenes Design für schnelles und einfaches Einlegen von Leitern ohne Schneiden oder Brechen – Bietet Platz für Kupferdrähte der Größen 14 bis 4 – Seitliches Eingangsdesign für schnelle Installation von durchgehenden Leitern an mehreren Stellen – Hergestellt aus Elektrolytkupfer und Edelstahl AISI 304 für lange Lebensdauer – Entspricht UL/CSA-Standards Ideale Anwendungen: – Erdung von Schwimmbädern – Solarpanelinstallationen Unsere Einlegeverbinder aus Kupfer bieten eine zuverlässige und effiziente Lösung für Erdungsanforderungen. Mit ihrem offenen Design und dem seitlichen Eingang können Installateure Leiter schnell und einfach ohne Unterbrechungen an mehreren Stellen anschließen. Vertrauen Sie auf Conex Metals für hochwertige Kupfer-Einlegeverbinder, die Ihren Erdungsanforderungen entsprechen. Kupfer-Einlegeösen – Hergestellt aus hochfester Kupferlegierung für maximale Haltbarkeit – Geeignet für die direkte Verlegung in Erde oder Beton – Ausschließlich für die Verwendung mit Kupferleitern konzipiert – Verfügt über ein praktisches Einlegedesign für eine einfache Installation – cULus 467-zertifiziert für die Einhaltung von Sicherheitsstandards
| COPPER LAY IN LUGS | |||
|---|---|---|---|
| PART NO | CONDUCTOR RANGE | SPECIFICATIONS | |
| MIN | MAX | ||
| CL50DB | 14 AWG | 4 AWG | Unplated With Stainless Steel Screw |
| CL50DBTN | 14 AWG | 4 AWG | Tin Plated With Stainless Steel Screw |
Einlegeösen aus Aluminium – Aus hochfester, extrudierter Aluminiumlegierung für Korrosionsbeständigkeit gefertigt – Elektrisch verzinnt für verbesserte Leitfähigkeit – Bietet niedrigen Kontaktwiderstand für zuverlässige Verbindungen – Geeignet für die Verwendung mit Kupfer- oder Aluminiumleitern für Erdungs- und Dauerschleifenanwendungen – cULus 467-zertifiziert für die Einhaltung von Sicherheitsnormen
| ALUMINIUM LAY IN LUGS | ||
|---|---|---|
| PART NO | CONDUCTOR RANGE | |
| MIN | MAX | |
| LI50S | 14 AWG | 4 AWG |
| LI112S | 1/0 AWG | 14 AWG |
| LI200S | 3/0 AWG | 6 AWG |
| LI252S | 250 MCM | 6 AWG |
Einlegeösen aus Aluminium
Wichtige Eigenschaften: – Hergestellt aus hochfester extrudierter Aluminiumlegierung für außergewöhnliche Haltbarkeit und Korrosionsbeständigkeit – Verzinnt mit Edelstahlschraube für verbesserte Leitfähigkeit und sichere Verbindungen – Bietet niedrigen Kontaktwiderstand für zuverlässige und effiziente Erdung – Nimmt Leitergrößen von 14 AWG bis 6 AWG auf – Geeignet für die Verwendung mit Kupfer- oder Aluminiumleitern für Erdungs- und Endlosschleifenanwendungen – cULus 467-zertifiziert, gewährleistet die Einhaltung von Sicherheitsnormen
| ALUMINIUM LAY IN LUGS | ||
|---|---|---|
| PART NO | CONDUCTOR RANGE | |
| MIN | MAX | |
| LI50S | 14 AWG | 4 AWG |
| ALUMINIUM LAY IN LUGS | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Test conductor size installed in connector | Tightening torque, N-m (Ibf-in) | ||||||||
| Slotted head No. 10 and larger | Hexagonal head external drive socket wrench | ||||||||
| Slot width-1.2 mm (0.047 in) or less and slot length 6.4 mm (1/4 in) or less | Slot width over 1.2 mm (0.047 in) or slot length over 6.4 mm (1/4 in) | Hexagonal head external drive socket wrench | Other connectors | ||||||
| AWG or kcmil | (mm²) | A | B | A | B | A | B | A | B |
| 30-10 | (0.05-5.3) | 1.7 (15) | 2.3 (20) | 2.8 (25) | 4.0 (35) | 7.3 (65) | 9.0 (80) | 6.8 (60) | 8.5 (75) |
| 8 | (8.4) | 2.3 (20) | 2.8 (25) | 3.4 (30) | 4.5 (40) | 7.3 (65) | 9.0 (80) | 6.8 (60) | 8.5 (75) |
| 6-4 | (13.2-21.2) | 2.8 (25) | 4.0 (35) | 4.0 (35) | 5.1 (45) | 15.3 (135) | 18.6 (165) | 10.2 (90) | 12.4 (110) |
| 3 | (26.7) | 2.8 (25) | 4.0 (35) | 4.5 (40) | 5.6 (50) | 25.4 (225) | 31.1 (275) | 14.1 (125) | 16.9 (150) |
| 2 | (33.6) | 3.4 (30) | 4.5 (40) | 4.5 (40) | 5.6 (50) | 25.4 (225) | 31.1 (275) | 14.1 (125) | 16.9 (150) |
| 1 | (42.4) | - | - | 4.5 (40) | 5.6 (50) | 25.4 (225) | 31.1 (275) | 14.1 (125) | 16.9 (150) |
| 1/0- 2/0 | (53.5-67.4) | - | - | 4.5 (40) | 5.6 (50) | 35.6 (315) | 43.5 (385) | 16.9 (150) | 20.3 (180) |
| 3/0-4/0 | (85.0-107.2) | - | - | 4.5 (40) | 5.6 (50) | 45.2 (400) | 56.5 (500) | 22.6 (200) | 28.2 (250) |
| 250 - | (127-177) | - | - | 4.5 (40) | 5.6 (50) | 62.1 (550) | 73.4 (650) | 28.2 (250) | 36.7 (325) |
| 350 | - | ||||||||
| 400 | (203) | - | - | 4.5 (40) | 5.6 (50) | 76.3 (675) | 93.2 (825) | 28.2 (250) | 36.7 (325) |
