Латунные кабельные сальники BW 3 части

Латунные кабельные сальники BW 3 части

BW2-Parts-Cable-Glands

Технический паспорт
Размер Нить Длина А Б А/Ф Кондиционер
20С М20 10 13 18 23.5 26
20л М20 10 14 21 25 28
25С М25 10 18 24 31 35,5
25л М25 10 20.5 27 33 37
32С М32 10 27 33,5 40,5 45,5
32л М32 10 27 33,5 40,5 45,5
40С М40 13 31,5 39,5 45,5 50,5
40л М40 13 33 41,5 49 55
50-е годы М50 13 39,5 48,5 56.5 63,5
50л М50 13 44,5 54,5 62,5 70,5
63С М63 14 50.2 59.2 68.8 77
63л М63 13.5 56.5 65,5 76 86
75С М75 15 63,5 72 84 94,5
75л М75 15 69,5 78,5 90 101
90-е М90 20 76 85 100 111.2
90л М90 18 78.4 90,5 103 115

bw3-кабель-уплотнение-схемаКабельные вводы BW из 3 частей — это особый тип кабельных вводов, обычно используемых в промышленных и коммерческих приложениях для обеспечения точек ввода кабелей в корпуса, распределительные коробки и оборудование. Обозначение «BW» указывает на определенный тип или стандарт кабельного ввода, а «3 часть» относится к его конструкции, состоящей из трех основных компонентов. Эти кабельные вводы предназначены для обеспечения надежной герметизации кабеля и снятия натяжения в средах, где могут присутствовать пыль, влага и другие загрязняющие вещества.

Вот некоторые ключевые моменты, касающиеся кабельных вводов BW из 3 частей:

Функция:  Кабельные вводы BW, состоящие из 3 частей, выполняют несколько функций:

  1. Кабельный ввод: обеспечивает надежную точку ввода кабелей в корпуса или оборудование, обеспечивая при этом герметичность, предотвращающую проникновение пыли, влаги и других загрязнений.
  2. Снятие натяжения: кабельные вводы обеспечивают механическую поддержку для предотвращения чрезмерного изгиба или натяжения кабеля в точке, где он входит в корпус. Это помогает защитить кабель и сохранить его целостность.

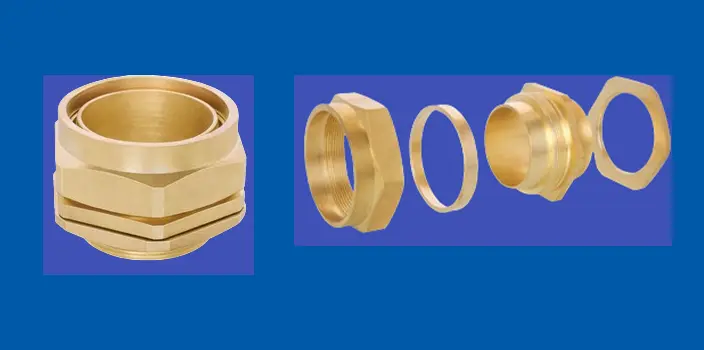

Конструкция:  Аспект «трехкомпонентности» кабельных вводов BW из трех частей относится к их конструкции, которая обычно состоит из следующих компонентов:

  1. Корпус сальника: Основная часть сальника, имеющая резьбу и вмещающая кабель.
  2. Контргайка: резьбовая гайка, которая крепит корпус сальника к корпусу или оборудованию, обеспечивая плотную посадку.
  3. Уплотнительная вставка: этот компонент обеспечивает уплотнение между кабелем и корпусом сальника. Он предотвращает попадание влаги, пыли и других загрязняющих веществ.

Характеристики:  Кабельные вводы BW из 3 частей часто имеют следующие характеристики:

  1. Резьбовая конструкция: Резьбовая конструкция обеспечивает легкую установку путем ввинчивания сальника в корпус или оборудование.
  2. Уплотнительные кольца: Уплотнительные вставки обычно изготавливаются из эластомерных материалов, таких как резина или силикон, которые образуют водонепроницаемое уплотнение вокруг кабеля.
  3. Широкий диапазон размеров кабелей: эти кабельные вводы подходят для кабелей разных диаметров, что делает их универсальными для кабелей разных размеров.
  4. Устойчивость к атмосферным воздействиям: кабельные вводы BW часто проектируются с учетом устойчивости к атмосферным воздействиям, что позволяет использовать их на открытом воздухе и в незащищенных условиях.

Применение:  кабельные вводы BW из 3 частей обычно используются в различных отраслях промышленности, включая производство, перерабатывающую промышленность, строительство и т. д. Они подходят для применений, где требуется надежная герметизация и защита кабеля.
