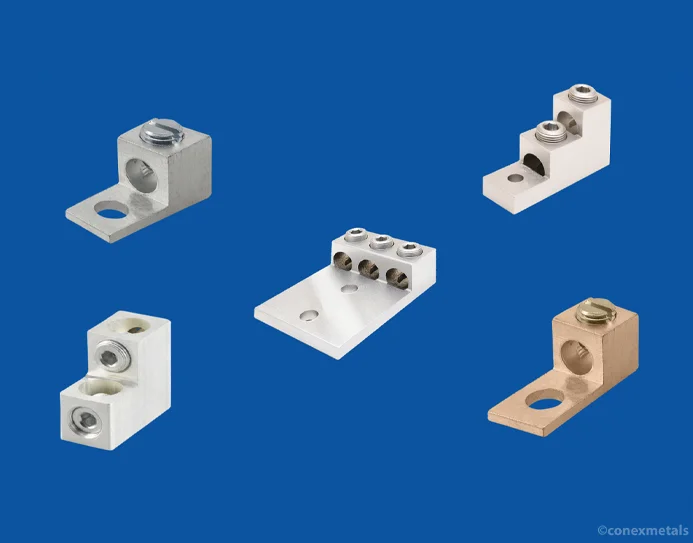

Cosses de connexion mécanique en aluminium

connecteurs-et-cosses-mecaniques-en-aluminium

Cosses en aluminium étamé

Tin-Plated Aluminum Lugs (1 Hole — 1 Wire)
For Wire Gauge	Lg.	Wd.	Ht.	Thick.	For Screw Size	For Screw Size Decimal Equivalent	For Wire Material	For Wire Type	Max. Temp., °F	Max. Voltage
14-4	1.060	0.500	0.500	0.093	1/4	0.25	Aluminum, Copper	Stranded	190°	600V AC
14-2	1.160	0.500	0.560	0.1	1/4	0.25	Aluminum, Copper	Stranded	190°	600V AC
14-1/0	1.470	0.630	0.780	0.19	1/4	0.25	Aluminum, Copper	Stranded	190°	600V AC
14-2/0	1.470	0.630	0.780	0.19	1/4	0.25	Aluminum, Copper	Stranded	190°	600V AC
6-250 MCM	2.000	1.000	1.130	1/4	5/16	0.313	Aluminum, Copper	Stranded	190°	600V AC
6-300 MCM	2.000	0.860	1.130	1/4	1/4	0.25	Aluminum, Copper	Stranded	190°	600V AC
4-500 MCM	2.810	1.500	1.810	0.31	3/8	0.375	Aluminum, Copper	Stranded	190°	600V AC
2-600 MCM	3.190	1.500	1.560	0.437	3/8	0.375	Aluminum, Copper	Stranded	190°	600V AC
300-800 MCM	3.380	1.750	1.940	1/2	5/8	0.625	Aluminum, Copper	Stranded	190°	600V AC
350-1000 MCM	3.380	1.750	1.940	1/2	5/8	0.625	Aluminum, Copper	Stranded	190°	600V AC

Pattes de fixation empilées

1 trou — 2 fils

102550100entrées par page

Recherche:

Cosses à vis empilées (1 trou — 2 fils)
Pour le calibre du fil	Lg.	Wd.	Hauteur	Épais.	Pour la taille de la vis	Équivalent décimal de la taille des vis	Pour les matériaux de fil	Pour le type de fil	Matériel terminal	Température maximale, °F	Tension maximale
6-350 MCM	3 000	1 000	2 000	0,31	5/16	0,313	Aluminium, cuivre	Échoué	Aluminium étamé	190°	600 V CA

Affichage des résultats 1 à 2 sur 2

Pattes de fixation empilées

1 trou — 2 fils

102550100entrées par page

Recherche:

Cosses en aluminium étamé (2 trous — 3 fils)
Pour le calibre du fil	Lg.	Wd.	Hauteur	Épais.	Centre à centre	Pour la taille de la vis	Équivalent décimal de la taille des vis	Pour les matériaux de fil	Pour le type de fil	Température maximale, °F	Tension maximale
14/01/2000	2,910″	2,000″	0,870″	1/4″	1″	3/8″	0,375″	Aluminium, cuivre	Échoué	190°	600 V CA
300-800 MCM	6,190″	4,120″	1,880″	0,563″	1 3/4″	1/2″	0,5″	Aluminium, cuivre	Échoué	190°	600 V CA

Affichage des résultats 1 à 3 sur 3

Les connecteurs mécaniques en aluminium sont des composants électriques utilisés pour établir des connexions fiables et sécurisées entre les conducteurs en aluminium et les équipements électriques.

La conception et la fonctionnalité des connecteurs mécaniques en aluminium sont similaires à celles des cosses/connecteurs en cuivre.

Les principales caractéristiques et avantages des connecteurs mécaniques en aluminium (cosses) sont les suivants :

Conductivité électrique : Bien que l’aluminium ne soit pas aussi conducteur que le cuivre, les connecteurs/cosses mécaniques en aluminium offrent tout de même une conductivité électrique raisonnablement bonne, assurant un transfert de puissance efficace à travers la cosse et le conducteur.
Légèreté : L’aluminium est nettement plus léger que le cuivre, ce qui peut être avantageux pour les applications où la réduction du poids est importante.
Résistance à la corrosion : Les cosses en aluminium sont conçues pour résister à la corrosion, ce qui les rend adaptées aux applications intérieures et extérieures.
Rapport coût-efficacité : L’aluminium est généralement plus économique que le cuivre, ce qui peut faire des cosses en aluminium une option plus abordable pour certaines applications.
Polyvalence : Les cosses en aluminium sont disponibles en différentes tailles et configurations pour s’adapter à différents types et tailles de conducteurs.
Installation facile : Tout comme les cosses en cuivre, les cosses en aluminium sont faciles à installer et ne nécessitent que des outils à main standard pour le raccordement.

Les connecteurs/cosses mécaniques en aluminium trouvent leur application dans divers systèmes et installations électriques, notamment :

Raccordement des câbles d’alimentation en aluminium aux disjoncteurs ou aux panneaux électriques.
Raccordement des conducteurs en aluminium dans les systèmes de distribution d’énergie.
Raccordement d’équipements et d’appareils électriques utilisant des conducteurs en aluminium.
Des applications de mise à la terre, similaires aux cosses en cuivre, permettent d’établir un chemin électrique sûr pour les courants de défaut.

Lors de l’utilisation de cosses en aluminium, il est essentiel de choisir la taille et le type de cosse appropriés en fonction de la section du conducteur et des exigences spécifiques de l’application. De plus, il convient de respecter les valeurs d’installation et de couple spécifiées par le fabricant afin de garantir des connexions électriques sûres et fiables.
