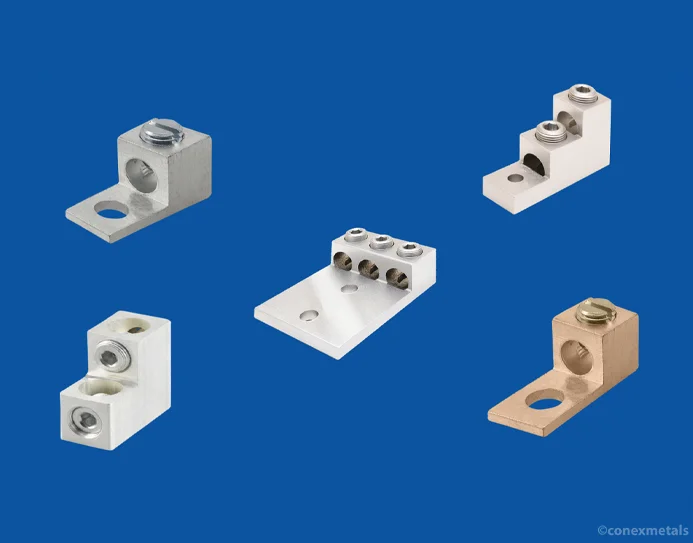

Terminais de Conectores Mecânicos de Alumínio

conectores-e-terminais-mecanicos-de-aluminio

Terminais de alumínio estanhado

Tin-Plated Aluminum Lugs (1 Hole — 1 Wire)
For Wire Gauge	Lg.	Wd.	Ht.	Thick.	For Screw Size	For Screw Size Decimal Equivalent	For Wire Material	For Wire Type	Max. Temp., °F	Max. Voltage
14-4	1.060	0.500	0.500	0.093	1/4	0.25	Aluminum, Copper	Stranded	190°	600V AC
14-2	1.160	0.500	0.560	0.1	1/4	0.25	Aluminum, Copper	Stranded	190°	600V AC
14-1/0	1.470	0.630	0.780	0.19	1/4	0.25	Aluminum, Copper	Stranded	190°	600V AC
14-2/0	1.470	0.630	0.780	0.19	1/4	0.25	Aluminum, Copper	Stranded	190°	600V AC
6-250 MCM	2.000	1.000	1.130	1/4	5/16	0.313	Aluminum, Copper	Stranded	190°	600V AC
6-300 MCM	2.000	0.860	1.130	1/4	1/4	0.25	Aluminum, Copper	Stranded	190°	600V AC
4-500 MCM	2.810	1.500	1.810	0.31	3/8	0.375	Aluminum, Copper	Stranded	190°	600V AC
2-600 MCM	3.190	1.500	1.560	0.437	3/8	0.375	Aluminum, Copper	Stranded	190°	600V AC
300-800 MCM	3.380	1.750	1.940	1/2	5/8	0.625	Aluminum, Copper	Stranded	190°	600V AC
350-1000 MCM	3.380	1.750	1.940	1/2	5/8	0.625	Aluminum, Copper	Stranded	190°	600V AC

Parafusos de fixação empilhados

1 furo — 2 fios

102550100entradas por página

Procurar:

Terminais de parafuso de fixação empilhados (1 furo — 2 fios)
Para bitola de fio	Grande.	Wd.	Altura.	Espesso.	Para tamanho do parafuso	Para o equivalente decimal do tamanho do parafuso	Para material de fio	Para tipo de fio	Material terminal	Temperatura máxima, °F	Tensão máxima
6-350 MCM	3.000	1.000	2.000	0,31	5/16	0,313	Alumínio, Cobre	Encalhado	Alumínio estanhado	190°	600 V CA

Exibindo 1 a 2 de 2 entradas

Parafusos de fixação empilhados

1 furo — 2 fios

102550100entradas por página

Procurar:

Terminais de alumínio estanhado (2 furos — 3 fios)
Para bitola de fio	Grande.	Wd.	Altura.	Espesso.	De centro a centro	Para tamanho do parafuso	Para o equivalente decimal do tamanho do parafuso	Para material de fio	Para tipo de fio	Temperatura máxima, °F	Tensão máxima
14/01/2000	2,910″	2,000″	0,870″	1/4″	1″	3/8″	0,375″	Alumínio, Cobre	Encalhado	190°	600 V CA
300-800 MCM	6,190″	4,120″	1,880″	0,563″	1 3/4″	1/2″	0,5″	Alumínio, Cobre	Encalhado	190°	600 V CA

Exibindo de 1 a 3 de 3 entradas

Os conectores mecânicos de alumínio são componentes elétricos utilizados para estabelecer conexões confiáveis e seguras entre condutores de alumínio e equipamentos elétricos.

O design e a funcionalidade dos conectores mecânicos de alumínio são semelhantes aos dos terminais/conectores de cobre.

As principais características e vantagens dos conectores mecânicos de alumínio (terminais) incluem:

Condutividade elétrica : Embora o alumínio não seja tão condutor quanto o cobre, os conectores/terminais mecânicos de alumínio ainda oferecem uma condutividade elétrica razoavelmente boa, garantindo a transferência eficiente de energia através do terminal e do condutor.
Leveza : O alumínio é significativamente mais leve que o cobre, o que pode ser vantajoso para aplicações onde a redução de peso é importante.
Resistência à corrosão : Os terminais de alumínio são projetados para serem resistentes à corrosão, tornando-os adequados para aplicações internas e externas.
Relação custo-benefício : O alumínio geralmente tem uma relação custo-benefício melhor do que o cobre, o que pode tornar os terminais de alumínio uma opção mais econômica para determinadas aplicações.
Versatilidade : Os terminais de alumínio estão disponíveis em vários tamanhos e configurações para acomodar diferentes tamanhos e tipos de condutores.
Instalação fácil : Assim como os terminais de cobre, os terminais de alumínio são fáceis de instalar e requerem ferramentas manuais comuns para a conexão.

Os conectores/terminais mecânicos de alumínio encontram aplicação em diversos sistemas e instalações elétricas, incluindo:

Conexão de cabos de alimentação de alumínio a disjuntores ou painéis elétricos.
União de condutores de alumínio em sistemas de distribuição de energia.
Conexão de equipamentos e dispositivos elétricos que utilizam condutores de alumínio.
Aplicações de aterramento, semelhantes a terminais de cobre, para estabelecer um caminho elétrico seguro para correntes de falha.

Ao utilizar terminais de alumínio, é essencial selecionar o tamanho e o tipo corretos com base na bitola do condutor e nos requisitos específicos da aplicação. Além disso, os procedimentos de instalação e os valores de torque especificados pelo fabricante devem ser seguidos para garantir conexões elétricas seguras e confiáveis.
