Raccords filetés pour tiges de mise à la terre

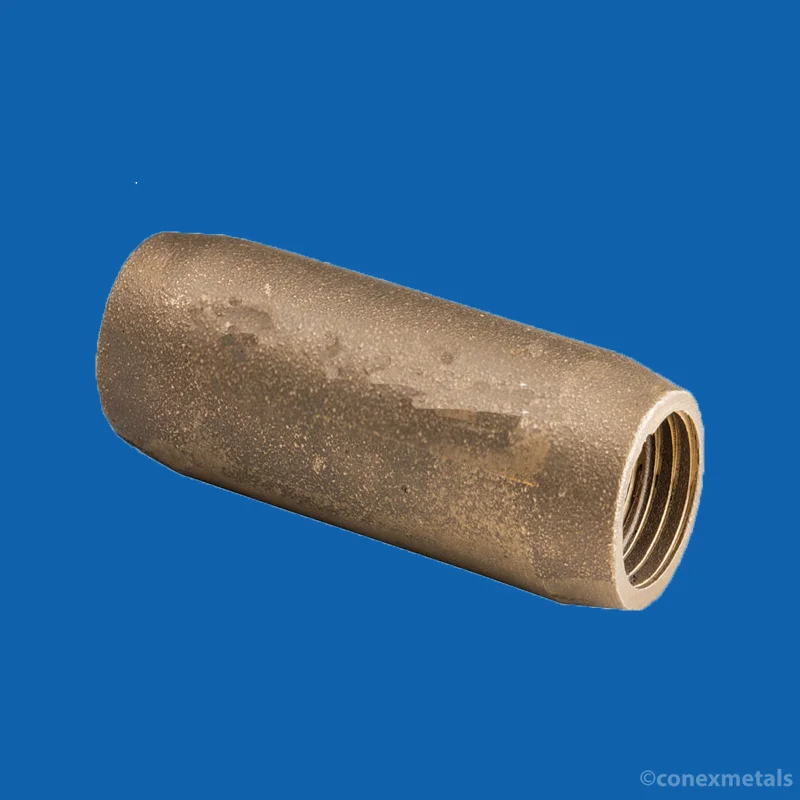

Les manchons filetés en bronze sont un type de connecteur spécialisé utilisé dans les systèmes de mise à la terre, notamment pour raccorder les piquets de terre en cuivre. Ces manchons offrent des avantages uniques en termes de robustesse, de résistance à la corrosion et de facilité d’installation.

Il s’agit de raccords filetés pour piquets de terre, fabriqués par moulage dans un matériau haute résistance tel que le bronze d’aluminium C95600 ou 95500. Notre fonderie de Jamnagar produit depuis 30 ans des raccords en bronze pour piquets de terre, principalement destinés aux marchés américain et du Moyen-Orient.
Filetés et chanfreinés aux deux extrémités, ils facilitent l’installation des piquets de terre filetés.

Ces raccords résistants à la corrosion garantissent des connexions cuivre-cuivre permanentes et à faible résistance.
Ils sont fabriqués à partir de différents alliages de cuivre, tels que le C95500, le C9560 et d’autres alliages à haute résistance.

Principales caractéristiques et avantages

1. Résistance à la corrosion :
   • L’alliage de bronze offre une excellente résistance à la corrosion, même dans des conditions de sol difficiles.
   • Maintient l’intégrité de la connexion sur de longues périodes.
2. Résistance et durabilité :
   • Sa haute résistance à la traction assure une connexion robuste.
   • Résiste aux contraintes mécaniques pendant et après l’installation.
3. Facilité d’installation :
   • La conception filetée permet un assemblage rapide et simple.
   • Aucun outil spécial n’est requis, hormis les clés standard.
4. Réutilisabilité :
   • Il peut être déconnecté et reconnecté si nécessaire, contrairement à certaines méthodes de couplage permanentes.
5. Conductivité électrique constante :
   • Fournit un chemin fiable et à faible résistance pour le courant électrique.
6. Compatibilité :
   • Conçu pour fonctionner parfaitement avec les tiges de terre en cuivre filetées.
   • Disponible en différentes tailles pour s’adapter à différents diamètres de tiges.

Types de raccords filetés en bronze

1. Raccords filetés standard :
   • Conception cylindrique simple avec filetage interne aux deux extrémités.
2. Coupleurs d’inspection :
   • Comporte une section centrale amovible permettant l’inspection visuelle de la connexion.
3. Coupleurs réducteurs :
   • Autoriser le raccordement de piquets de terre de diamètres différents.
4. Coupleurs allongés :
   • Conception plus longue pour les applications nécessitant un espacement accru entre les tiges.

Processus d’installation

1. Préparation :
   • Vérifiez que le filetage de la tige de mise à la terre est propre et non endommagé.
   • Appliquez un composé anti-grippage sur les filetages si le fabricant le recommande.
2. Enfilage initial :
   • Commencez à enfiler le raccord sur la première tige de mise à la terre à la main.
3. Resserrage :
   • Utilisez les clés appropriées pour serrer complètement le coupleur sur la première tige.
   • Respectez les spécifications de couple du fabricant.
4. Bielle de liaison secondaire :
   • Insérez la deuxième tige de mise à la terre dans l’extrémité ouverte du coupleur.
   • Serrer conformément aux spécifications, en veillant à ce que les deux tiges soient complètement insérées.
5. Vérification :
   • Vérifiez l’alignement correct et la connexion sécurisée.
   • Effectuer des tests de continuité au besoin.

Considérations

1. Compatibilité des fils :
   • Assurez-vous que les filetages des coupleurs correspondent exactement à ceux des tiges de mise à la terre.
2. Évitez de trop serrer :
   • Respectez les couples de serrage spécifiés afin d’éviter d’endommager le filetage.
3. Utilisation des lubrifiants :
   • Appliquer des composés anti-grippage appropriés pour faciliter un démontage ultérieur si nécessaire.
4. Considérations relatives au sol :
   • Dans les sols très acides, envisagez des mesures de protection supplémentaires pour le raccord en bronze.
5. Continuité électrique :
   • Vérifiez la faible résistance de la connexion entre les tiges après l’installation.
6. Conformité :
   • Veillez à ce que l’utilisation des raccords filetés soit conforme aux codes et normes électriques locaux.
