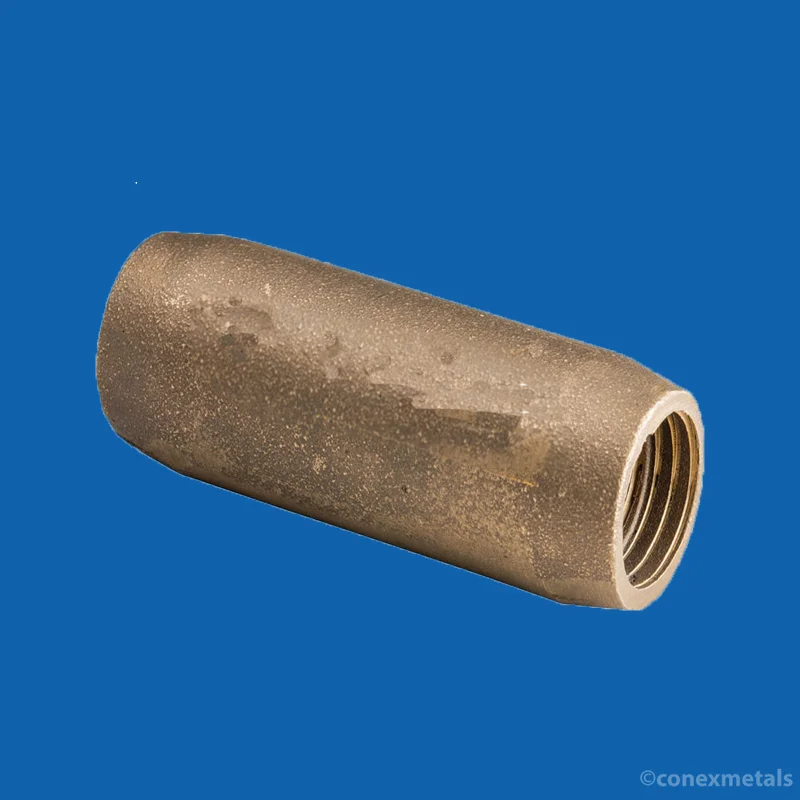

Erdungsstabkupplungen mit Gewinde

Gewindekupplungen aus Bronze sind eine spezielle Art von Verbindungsstücken, die in Erdungssystemen, insbesondere zum Verbinden von Kupfererdungsstäben, eingesetzt werden. Diese Kupplungen bieten einzigartige Vorteile hinsichtlich Festigkeit, Korrosionsbeständigkeit und einfacher Montage.

Hierbei handelt es sich um Erdungsstabkupplungen mit Gewinde, die im Gussverfahren aus hochfestem Material wie Aluminiumbronze C95600 oder 95500 hergestellt werden. Unsere Gießerei in Jamnagar fertigt seit drei Jahrzehnten Bronzekupplungen für Erdungsstäbe, hauptsächlich für den US-amerikanischen und den nahöstlichen Markt.
Sie sind beidseitig mit Gewinde versehen und angefast, um die einfache Montage von Erdungsstäben mit Gewinde zu ermöglichen.

Diese korrosionsbeständigen Kupplungen gewährleisten dauerhafte und niederohmige Kupfer-Kupfer-Verbindungen.
Sie werden aus verschiedenen Werkstoffgüten wie C95500, C9560 und anderen hochfesten Kupferlegierungen gefertigt.

Hauptmerkmale und Vorteile

1. Korrosionsbeständigkeit :
   • Bronzelegierungen bieten eine ausgezeichnete Korrosionsbeständigkeit, selbst unter rauen Bodenbedingungen.
   • Gewährleistet die Integrität der Verbindung über längere Zeiträume.
2. Festigkeit und Haltbarkeit :
   • Hohe Zugfestigkeit gewährleistet eine robuste Verbindung.
   • Hält mechanischen Belastungen während und nach der Installation stand.
3. Installationsfreundlichkeit :
   • Das Gewindedesign ermöglicht eine schnelle und unkomplizierte Montage.
   • Außer Standard-Schraubenschlüsseln werden keine Spezialwerkzeuge benötigt.
4. Wiederverwendbarkeit :
   • Kann im Gegensatz zu manchen permanenten Kopplungsmethoden bei Bedarf getrennt und wieder verbunden werden.
5. Gleichbleibende elektrische Leitfähigkeit :
   • Bietet einen zuverlässigen Pfad mit niedrigem Widerstand für den elektrischen Strom.
6. Kompatibilität :
   • Entwickelt für die nahtlose Verwendung mit Kupfer-Erdungsstäben mit Gewinde.
   • Erhältlich in verschiedenen Größen passend zu unterschiedlichen Stangendurchmessern.

Arten von Gewindekupplungen aus Bronze

1. Standard-Gewindekupplungen :
   • Grundlegende zylindrische Bauform mit Innengewinde an beiden Enden.
2. Inspektionskupplungen :
   • Verfügt über ein herausnehmbares Mittelteil zur visuellen Überprüfung der Verbindung.
3. Reduzierkupplungen :
   • Verbindung von Erdungsstäben mit unterschiedlichen Durchmessern ermöglichen.
4. Erweiterte Kupplungen :
   • Längere Ausführung für Anwendungen, die einen größeren Abstand zwischen den Stäben erfordern.

Installationsprozess

1. Vorbereitung :
   • Stellen Sie sicher, dass das Gewinde des Erdungsstabs sauber und unbeschädigt ist.
   • Falls vom Hersteller empfohlen, sollte eine Anti-Seize-Paste auf das Gewinde aufgetragen werden.
2. Initiales Threading :
   • Beginnen Sie, die Kupplung von Hand auf den ersten Erdungsstab zu schrauben.
3. Festziehen :
   • Verwenden Sie geeignete Schraubenschlüssel, um die Kupplung vollständig auf die erste Stange zu schrauben.
   • Beachten Sie die Drehmomentvorgaben des Herstellers.
4. Pleuelstange :
   • Fädeln Sie den zweiten Erdungsstab in das offene Ende der Kupplung ein.
   • Ziehen Sie die Schrauben gemäß den Vorgaben fest und achten Sie darauf, dass beide Stangen vollständig eingerastet sind.
5. Verifizierung :
   • Prüfen Sie auf korrekte Ausrichtung und sicheren Anschluss.
   • Führen Sie bei Bedarf Durchgangsprüfungen durch.

Überlegungen

1. Thread-Kompatibilität :
   • Stellen Sie sicher, dass die Gewinde der Kupplungsstücke exakt mit denen der Erdungsstäbe übereinstimmen.
2. Vermeiden Sie übermäßiges Anziehen :
   • Um Beschädigungen des Gewindes zu vermeiden, müssen die Drehmomentvorgaben unbedingt eingehalten werden.
3. Verwendung von Schmierstoffen :
   • Bei Bedarf geeignete Anti-Seize-Mittel auftragen, um eine spätere Demontage zu erleichtern.
4. Bodenbeschaffenheit :
   • Bei stark sauren Böden sollten zusätzliche Schutzmaßnahmen für die Bronzekupplung in Betracht gezogen werden.
5. Elektrische Durchgängigkeit :
   • Überprüfen Sie nach der Installation die Verbindung zwischen den Stäben auf geringen Widerstand.
6. Einhaltung :
   • Stellen Sie sicher, dass die Verwendung von Gewindekupplungen den örtlichen Elektrovorschriften und -normen entspricht.
