Fourches en Bronze, Bornes à Fourche pour Transformateurs, Connecteurs à Fourche
Fourches en Bronze, Bornes à Fourche pour Transformateurs, Connecteurs à Fourche

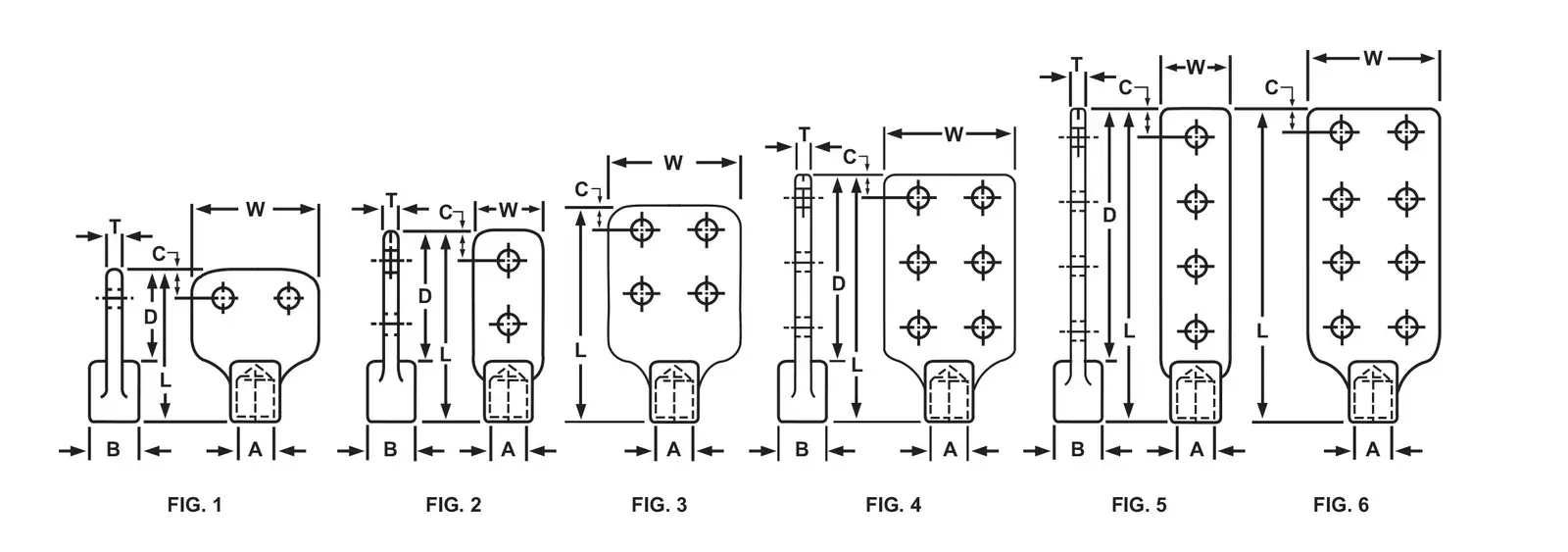

| Bronze Transformer Spade Terminals | ||||||||
|---|---|---|---|---|---|---|---|---|
| Serial Number | Figure Number | Approximate Dimensions | ||||||
| A | B | C | D | L | T | W | ||
| 1 | 1 | 3/8 - 16 | 0.88 | 0.63 | 2.38 | 4 | 0.25 | 3.5 |
| 2 | 2 | 3/8 - 16 | 0.88 | 0.75 | 3.5 | 5.06 | 0.31 | 1.38 |
| 3 | 3 | 3/8 - 16 | 0.88 | 0.63 | 4.13 | 5.75 | 0.25 | 3.5 |
| 4 | 5 | 3/8 - 16 | 0.88 | 0.75 | 6.81 | 8.38 | 0.31 | 1.38 |
| 5 | 1 | 1/2 - 13 | 0.88 | 0.63 | 2.38 | 4 | 0.25 | 3.5 |
| 6 | 2 | 1/2 - 13 | 0.88 | 0.75 | 3.5 | 5.06 | 0.31 | 1.38 |
| 7 | 3 | 1/2 - 13 | 0.88 | 0.63 | 4.13 | 5.75 | 0.25 | 3.5 |
| 8 | 5 | 1/2 - 13 | 0.88 | 0.75 | 7 | 8.38 | 0.31 | 1.38 |
| 9 | 1 | 5/8 - 11 | 0.88 | 0.63 | 2.38 | 4 | 0.25 | 3.5 |
| 10 | 2 | 5/8 - 11 | 0.88 | 0.75 | 3.5 | 5.06 | 0.31 | 1.38 |
| 11 | 3 | 5/8 - 11 | 0.88 | 0.63 | 4.13 | 5.75 | 0.25 | 3.5 |
| 12 | 5 | 5/8 - 11 | 0.88 | 0.75 | 7 | 8.38 | 0.31 | 1.38 |
| 13 | 1 | 1 - 14 | 1.38 | 0.63 | 2.38 | 4 | 0.38 | 3.5 |
| 14 | 2 | 1 - 14 | 1.38 | 0.75 | 3.56 | 5.13 | 0.34 | 1.94 |
| 15 | 3 | 1 - 14 | 1.38 | 0.63 | 4.13 | 5.75 | 0.38 | 3.5 |
| 16 | 5 | 1 - 14 | 1.44 | 0.75 | 7.06 | 9.44 | 0.34 | 1.94 |
| 17 | 4 | 1 - 14 | 1.38 | 0.63 | 5.13 | 6.69 | 0.38 | 3.5 |
| 18 | 6 | 1 - 14 | 1.38 | 0.63 | 6.88 | 9.44 | 0.38 | 3.5 |
Les Fourches en Bronze (également connues sous le nom de Bornes à Fourche pour Transformateurs) sont un type de connecteur électrique utilisé pour établir des connexions entre les composants ou les conducteurs dans les transformateurs ou les systèmes de distribution d’énergie.
Les Fourches en Bronze (également connues sous le nom de Bornes à Fourche pour Transformateurs / Connecteurs à Fourche pour Transformateurs) sont un type de connecteur électrique utilisé pour établir des connexions entre les composants ou les conducteurs dans les transformateurs ou les systèmes de distribution d’énergie. Ces connecteurs à fourche sont souvent utilisés pour établir des connexions électriques sécurisées et fiables entre les fils, les conducteurs et les bornes. Notre fonderie de bronze en Inde fabrique et usine par CNC les Fourches et Bornes en Bronze.
Les Fourches en Bronze – Connecteurs à Fourche sont utilisés pour les dérivations verticales de goujon à barres omnibus simples ou multiples et les connexions.
Caractéristiques des Fourches en Bronze :
- Fabriquées à partir d’un alliage à haute teneur en cuivre et étamées
- Pour une utilisation avec des cosses de compression en aluminium ou en cuivre ou de type boulonné
- Les trous de montage des cosses à fourche ont un diamètre de 9/16″ avec un espacement NEMA (Association nationale des fabricants d’équipements électriques) de 1-3/4″
- Les Fourches en Bronze peuvent être fournies avec des goujons liés à la borne
- Nous coulons et proposons des Fourches en Bronze en grades CDA 833, CDA 836, CDA 954, CDA 955, CDA 956 ou tout alliage spécial nécessaire
- Ces Fourches – Bornes à Fourche peuvent être fournies avec des vis de blocage de goujon (peuvent être proposées avec des vis de blocage de goujon)
Le bronze est un alliage métallique reconnu pour sa conductivité électrique, sa résistance à la corrosion et sa durabilité. Les connecteurs à fourche en bronze peuvent être utilisés dans diverses applications au sein du système de distribution d’énergie, notamment :
- Terminaison des conducteurs : Les connecteurs à fourche en bronze peuvent être utilisés pour terminer les extrémités des câbles d’alimentation ou des conducteurs. Ils sont sertis ou soudés sur les fils pour créer une connexion électrique solide qui peut être facilement attachée aux bornes ou à d’autres composants.
- Connexions de transformateurs : Les Fourches en Bronze peuvent être utilisées pour connecter le câblage des transformateurs aux lignes de distribution ou à d’autres parties du réseau électrique. Ces connecteurs contribuent à garantir des connexions efficaces et sécurisées pour la transmission d’énergie.
- Appareillage de commutation et disjoncteurs : Dans les panneaux d’appareillage de commutation et de disjoncteurs, les connecteurs à fourche en bronze peuvent être utilisés pour connecter des fils de commande, des fils de signalisation ou des conducteurs de puissance à différents composants du système.
- Applications de mise à la terre : Les connecteurs à fourche en bronze peuvent également être utilisés dans les applications de mise à la terre, contribuant à établir des connexions fiables entre les conducteurs de mise à la terre et les équipements.
Il est important de noter que si le bronze est un matériau adapté à certaines applications électriques en raison de sa conductivité et de sa durabilité, les connecteurs électriques modernes peuvent également être fabriqués à partir d’autres matériaux tels que le cuivre, l’aluminium ou divers alliages.
