Connecteurs de Cuve de Transformateur

Conductor range

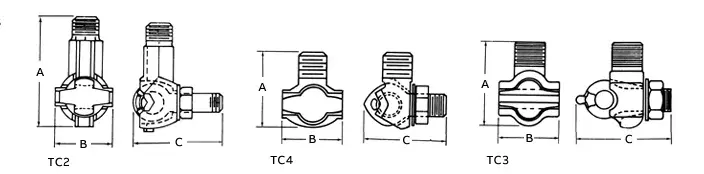

Conductor range			Dimensions (in.)
Max. (AWG)	Min. (AWG)	Stud thread size UNC-2A	A	B	C
2/0 str.	#8 sol.	½ in.–13	1 51⁄64	1 9⁄64	1 21⁄32
#1 str.	#10 sol.	½ in.–13	1 3⁄8	1 3⁄64	1 9⁄16
#1 str.	#10 sol.	½ in.–13	1 1⁄4	7⁄8	1 3⁄8
2/0 str.	#8 sol.	½ in.–13	1 51⁄64	1 9⁄64	1 21⁄32
#1 str.	#10 sol.	½ in.–13	1 3⁄8	1 3⁄64	1 9⁄16
#1 str.	#10 sol.	½ in.–13	1 1⁄4	7⁄8	1 3⁄8

Les connecteurs de cuve de transformateur sont des composants utilisés pour relier la cuve du transformateur aux autres parties du système électrique. Les transformateurs sont des dispositifs essentiels utilisés pour élever ou abaisser les tensions dans les systèmes d’alimentation électrique. La cuve du transformateur abrite le noyau et les enroulements et est remplie d’huile isolante pour assurer le refroidissement et l’isolation.

Les connecteurs de mise à la terre des transformateurs sont coulés dans des alliages de bronze à haute conductivité tels que CDA 955, C956, etc.

Le goujon de 1/2 po–13 s’adapte à tous les transformateurs de distribution standard EEI-NEMA. Le boulon à œillet sur le TTC2 pivote pour accommoder le câble en direction verticale ou horizontale.

Un connecteur de taille unique pour gérer toute la gamme des conducteurs de mise à la terre de #8 à 2/0 AWG torons.
