Bronze-Spaten – Transformator-Spatenklemmen, Spatenverbinder
Bronze-Spaten – Transformator-Spatenklemmen, Spatenverbinder

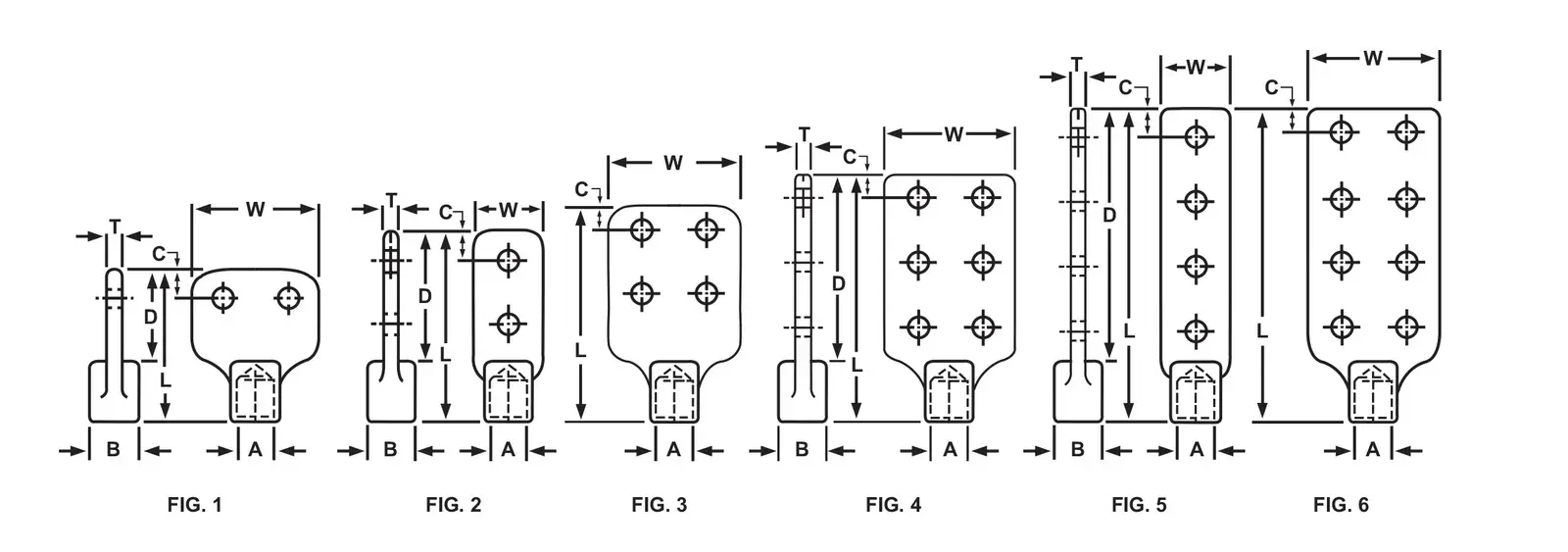

| Bronze Transformer Spade Terminals | ||||||||
|---|---|---|---|---|---|---|---|---|
| Serial Number | Figure Number | Approximate Dimensions | ||||||
| A | B | C | D | L | T | W | ||
| 1 | 1 | 3/8 - 16 | 0.88 | 0.63 | 2.38 | 4 | 0.25 | 3.5 |
| 2 | 2 | 3/8 - 16 | 0.88 | 0.75 | 3.5 | 5.06 | 0.31 | 1.38 |
| 3 | 3 | 3/8 - 16 | 0.88 | 0.63 | 4.13 | 5.75 | 0.25 | 3.5 |
| 4 | 5 | 3/8 - 16 | 0.88 | 0.75 | 6.81 | 8.38 | 0.31 | 1.38 |
| 5 | 1 | 1/2 - 13 | 0.88 | 0.63 | 2.38 | 4 | 0.25 | 3.5 |
| 6 | 2 | 1/2 - 13 | 0.88 | 0.75 | 3.5 | 5.06 | 0.31 | 1.38 |
| 7 | 3 | 1/2 - 13 | 0.88 | 0.63 | 4.13 | 5.75 | 0.25 | 3.5 |
| 8 | 5 | 1/2 - 13 | 0.88 | 0.75 | 7 | 8.38 | 0.31 | 1.38 |
| 9 | 1 | 5/8 - 11 | 0.88 | 0.63 | 2.38 | 4 | 0.25 | 3.5 |
| 10 | 2 | 5/8 - 11 | 0.88 | 0.75 | 3.5 | 5.06 | 0.31 | 1.38 |
| 11 | 3 | 5/8 - 11 | 0.88 | 0.63 | 4.13 | 5.75 | 0.25 | 3.5 |
| 12 | 5 | 5/8 - 11 | 0.88 | 0.75 | 7 | 8.38 | 0.31 | 1.38 |
| 13 | 1 | 1 - 14 | 1.38 | 0.63 | 2.38 | 4 | 0.38 | 3.5 |
| 14 | 2 | 1 - 14 | 1.38 | 0.75 | 3.56 | 5.13 | 0.34 | 1.94 |
| 15 | 3 | 1 - 14 | 1.38 | 0.63 | 4.13 | 5.75 | 0.38 | 3.5 |
| 16 | 5 | 1 - 14 | 1.44 | 0.75 | 7.06 | 9.44 | 0.34 | 1.94 |
| 17 | 4 | 1 - 14 | 1.38 | 0.63 | 5.13 | 6.69 | 0.38 | 3.5 |
| 18 | 6 | 1 - 14 | 1.38 | 0.63 | 6.88 | 9.44 | 0.38 | 3.5 |
Bronze-Spaten (auch bekannt als Bronze-Spatenklemmen für Transformatoren) sind eine Art elektrischer Verbinder, der für Verbindungen zwischen Komponenten oder Leitern in Transformatoren oder Stromverteilungssystemen verwendet wird.
Bronze-Spaten (auch bekannt als Bronze-Spatenklemmen für Transformatoren / Spatenverbinder für Transformatoren) sind eine Art elektrischer Verbinder, der für Verbindungen zwischen Komponenten oder Leitern in Transformatoren oder Stromverteilungssystemen verwendet wird. Diese Spatenverbinder werden häufig eingesetzt, um sichere und zuverlässige elektrische Verbindungen zwischen Drähten, Leitern und Anschlüssen herzustellen. Unsere Bronzegießerei in Indien gießt und CNC-bearbeitet Bronze-Spaten und -Klemmen.
Bronze-Spaten – Spatenklemmen werden für vertikale Abgänge und Verbindungen von Bolzen zu einzelnen oder mehreren Sammelschienen verwendet.
Merkmale der Bronze-Spaten:
- Aus einer Legierung mit hohem Kupfergehalt gefertigt und verzinnt
- Zur Verwendung mit Aluminium- oder Kupferkompressionsmuffen oder Schraubverbindern
- Die Befestigungslöcher der Spatenklemmen haben einen Durchmesser von 9/16″ mit einem NEMA-Abstand (National Electrical Manufacturers Association) von 1-3/4″
- Bronze-Spaten können mit am Anschluss gebundenen Bolzen geliefert werden
- Wir gießen und liefern Bronze-Spaten in den Güten CDA 833, CDA 836, CDA 954, CDA 955, CDA 956 oder jede benötigte Sonderlegierung
- Diese Spaten – Spatenklemmen können mit Bolzensicherungsschrauben geliefert werden (können mit Bolzensicherungsschrauben angeboten werden)
Bronze ist eine Metalllegierung, die für ihre elektrische Leitfähigkeit, Korrosionsbeständigkeit und Langlebigkeit bekannt ist. Bronze-Spatenverbinder können in verschiedenen Anwendungen innerhalb des Stromverteilungssystems eingesetzt werden, darunter:
- Leitungsabschlüsse: Bronze-Spatenverbinder können verwendet werden, um die Enden von Netzkabeln oder Leitern zu terminieren. Sie werden auf die Drähte gecrimpt oder gelötet, um eine solide elektrische Verbindung zu schaffen, die leicht an Anschlüsse oder andere Komponenten befestigt werden kann.
- Transformatoranschlüsse: Bronze-Spaten können verwendet werden, um die Verkabelung von Transformatoren mit Verteilungsleitungen oder anderen Teilen des Stromnetzes zu verbinden. Diese Verbinder helfen dabei, effiziente und sichere Verbindungen für die Stromübertragung zu gewährleisten.
- Schaltanlagen und Leistungsschalter: In Schaltanlagen- und Leistungsschalter-Panels können Bronze-Spatenverbinder verwendet werden, um Steuerkabel, Signalkabel oder Leistungsleiter mit verschiedenen Komponenten innerhalb des Systems zu verbinden.
- Erdungsanwendungen: Bronze-Spatenverbinder können auch in Erdungsanwendungen eingesetzt werden, um zuverlässige Verbindungen zwischen Erdungsleitern und Geräten herzustellen.
Es ist wichtig zu beachten, dass Bronze zwar ein geeignetes Material für bestimmte elektrische Anwendungen aufgrund seiner Leitfähigkeit und Langlebigkeit ist, moderne elektrische Verbinder jedoch auch aus anderen Materialien wie Kupfer, Aluminium oder verschiedenen Legierungen hergestellt werden können.
