Inserts en laiton pour rotomoulage
Inserts en laiton pour rotomoulage
Gamme standard d’inserts de rotomoulage BSP (G)

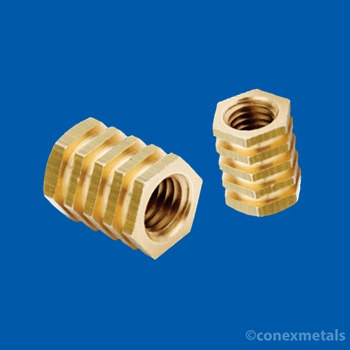

Les inserts en laiton pour rotomoulage, également appelés inserts de moulage rotationnel, sont des inserts métalliques spécialisés conçus pour les applications de rotomoulage. Intégrés directement à une pièce thermoplastique moulée lors du cycle de rotomoulage, ils offrent une liaison filetée permanente et haute résistance, palliant ainsi les limitations inhérentes aux filetages en plastique plus souple. Fabriqués en laiton de haute qualité dans notre usine moderne de Jamnagar, en Inde, nos inserts en laiton pour rotomoulage sont reconnus pour leur précision, leur durabilité et leur qualité de fabrication exceptionnelle.
| FIL | UN | B | C | D | E | F | RAINURES |
|---|---|---|---|---|---|---|---|
| M4 | 8.5 | 8 | 6.1 | 1.5 | 2 | 1.5 | 2 |
| M5 | 10 | 8 | 6.1 | 1.7 | 2.5 | 1.6 | 2 |
| M6 | 10 | 10 | 7.7 | 1.7 | 2.5 | 1.6 | 2 |
| M6 | 15 | 10 | 7.7 | 1.7 | 2.5 | 2.4 | 3 |
| M8 | 16 | 12 | 9.8 | 1.7 | 2.5 | 3.4 | 3 |
| M8 | 19 | 12 | 9.4 | 9.8 | 2.5 | 2.2 | 4 |
| M10 | 16 | 14 | 11.8 | 1.7 | 2.5 | 3.4 | 3 |
| M10 | 19 | 14 | 11.8 | 1.7 | 2.5 | 2.2 | 4 |
| M12 | 19 | 16 | 13,5 | 1.7 | 2.5 | 2.2 | 4 |
| M14 | 19 | 18 | 15.8 | 1.7 | 2.5 | 2.2 | 4 |
Caractéristiques principales des inserts en laiton pour rotomoulage
Conception intégrée :
les inserts de rotomoulage sont incorporés dans le plastique lors du processus de moulage, assurant un alignement précis et une liaison mécanique solide avec le matériau hôte.Qualité des matériaux :
Généralement fabriqués en laiton de haute qualité (avec des options disponibles en acier inoxydable), ces inserts offrent une excellente résistance à la corrosion et une grande durabilité, ce qui est essentiel pour les applications exposées à l’humidité ou à des températures variables.Formation de filetage régulière :
les inserts sont conçus pour former des filetages internes fiables pouvant accueillir des vis ou des boulons standard, offrant ainsi une solution de fixation robuste sans nécessiter d’usinage secondaire ni d’opérations de réparation.Optimisé pour le rotomoulage :
leur conception est spécifiquement adaptée aux conditions uniques du rotomoulage, où le flux de matière et les vitesses de refroidissement nécessitent un insert capable de maintenir l’intégrité du filetage sur de grands volumes de production.
Spécifications techniques (Exemples de valeurs)
| Paramètre | Spécifications (typiques) |
|---|---|
| Matériel | Laiton (options en acier inoxydable disponibles) |
| Tailles de filetage | Disponible dans une gamme (ex. M3 à M12) |
| Longueur d’insertion | Environ 1,25 à 1,5 fois le diamètre nominal du filetage |
| Méthode d’intégration | Incorporé lors du processus de rotomoulage |
| Finition | Laiton poli pour une meilleure résistance à la corrosion |
Remarque : Les dimensions exactes et les pas de filetage peuvent être personnalisés pour répondre aux exigences spécifiques de l’application.
Applications des inserts de rotomoulage
Composants moulés par rotation :
Idéaux pour créer des interfaces permanentes à filetage métallique dans des pièces en plastique produites par moulage par rotation.Produits de consommation :
Utilisés dans des articles tels que les réservoirs de stockage, les composants automobiles et le mobilier d’extérieur où une connexion filetée robuste et fiable est nécessaire.Systèmes industriels et commerciaux :
Utilisés dans des systèmes où le montage/démontage répété est impraticable, ils garantissent une intégrité structurelle à long terme.
Avantages des inserts de rotomoulage
Durabilité accrue :
grâce à l’intégration d’un filetage métallique dans une pièce moulée, ces inserts améliorent considérablement la capacité de charge et la longévité de l’assemblage par rapport aux filetages en plastique moulés directement.Rentabilité :
Intégrés lors du processus de moulage, ils éliminent le besoin d’opérations secondaires supplémentaires, réduisant ainsi le temps et les coûts de production.Amélioration de la constance :
L’intégration dans le moule garantit que chaque insert respecte des tolérances dimensionnelles strictes, ce qui permet d’obtenir des connexions filetées uniformes et de haute qualité pour les grandes séries de production.Utilisation polyvalente :
Adaptées à diverses applications de rotomoulage, elles peuvent être conçues sur mesure pour répondre aux exigences mécaniques et environnementales spécifiques de votre produit.
En choisissant les inserts de rotomoulage en laiton de Conex Metals, vous vous assurez une solution performante et économique pour la production de connexions filetées robustes et permanentes dans les pièces en plastique rotomoulées.
