Flanges de aço inoxidável

Flanges de aço inoxidável são componentes integrais usados ​​para conectar tubos, válvulas, bombas e outros equipamentos em um sistema de tubulação. Flanges proporcionam uma união segura, resistente a vazamentos e removível entre dois componentes por meio de parafusos. São essenciais para diversos setores, incluindo petróleo e gás, processamento químico, geração de energia, tratamento de água e muito mais. O aço inoxidável é um material preferencial para flanges devido à sua resistência à corrosão, durabilidade e adequação a uma ampla gama de aplicações.

Aqui estão alguns aspectos importantes para entender sobre flanges de aço inoxidável:

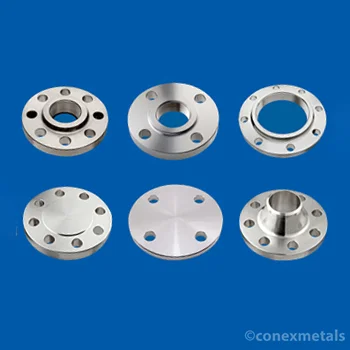

1. Tipos de flanges: Existem vários tipos de flanges de aço inoxidável, cada um projetado para finalidades específicas:
   • Flanges de pescoço soldado: Esses flanges têm um cubo longo e cônico que fornece reforço e evita distorção durante a soldagem.
   • Flanges deslizantes: os flanges deslizantes têm um diâmetro ligeiramente maior que o do tubo, permitindo que deslizem sobre o tubo antes da soldagem.
   • Flanges Cegas: Flanges cegas são usadas para fechar a extremidade de um tubo, vaso ou válvula. Frequentemente, são usadas para fornecer acesso para inspeção ou manutenção.
   • Flanges roscados: flanges roscados têm roscas internas e podem ser parafusados ​​nas roscas externas de tubos ou conexões.
   • Flanges de solda de soquete: Esses flanges são projetados para serem soldados diretamente em tubos usando técnicas de soldagem de soquete.
   • Flanges de junta sobreposta: Os flanges de junta sobreposta consistem em uma face plana e um anel solto que desliza sobre o tubo, permitindo fácil alinhamento e ajuste.
   • Flanges de orifício: Os flanges de orifício têm uma abertura menor no centro para a inserção de uma placa de orifício para medir o fluxo de fluido.
   • Flanges de redução: Flanges de redução são usadas para conectar tubos de diâmetros diferentes.
   • Flanges expansores: Flanges expansores são usados ​​para aumentar o tamanho do tubo no ponto de conexão flangeado.
2. Materiais: Flanges de aço inoxidável estão disponíveis em vários graus de aço inoxidável, como 304, 316, 316L, 317 e outros. A escolha do material depende de fatores como o fluido transportado, a temperatura e o ambiente corrosivo.
3. Classificações de pressão: os flanges são projetados para suportar classificações de pressão específicas, que são indicadas por classes, como 150, 300, 600, etc. A seleção da classe apropriada depende das condições de pressão e temperatura da aplicação.
4. Tipos de Revestimento: As faces dos flanges são normalmente planas (FF), elevadas (RF) ou com junta tipo anel (RTJ). A escolha do tipo de revestimento depende dos requisitos de vedação e da junta.
5. Junta e Parafusos: Os flanges são selados com juntas colocadas entre as faces do flange. Os flanges são fixados com parafusos usando padrões de fixação e valores de torque especificados para garantir uma junta estanque.
6. Normas: Os flanges de aço inoxidável são fabricados de acordo com as normas da indústria, como ASME B16.5, ASME B16.47, DIN e EN. Essas normas especificam dimensões, materiais, classificações de pressão e outros aspectos críticos.

Flanges de aço inoxidável desempenham um papel fundamental nos sistemas de tubulação, fornecendo um meio seguro e versátil de conectar vários componentes.
