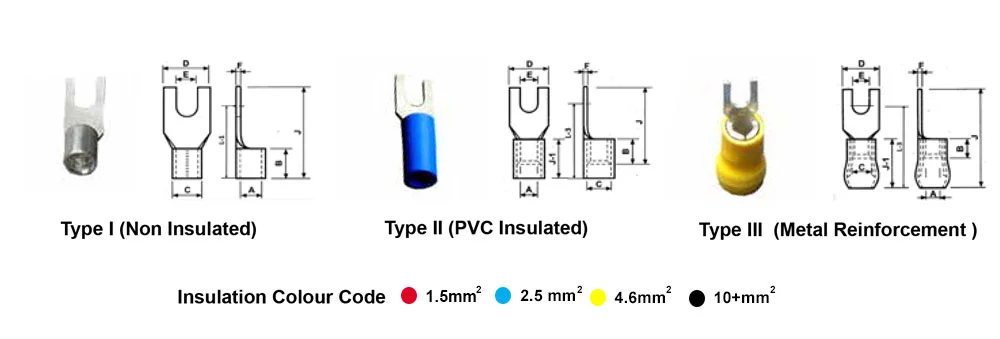

Terminais de cobre pré-isolados
Terminais de cobre pré-isolados
| Terminais de cobre pré-isolados | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Número de série | Área mm² | Dimensões em mm | |||||||||
| ØE | ØA | ØC | D | F | B | J | L-1 | J-1 | L-3 | ||
| 1 | 1,5 | 5.1 | 1.6 | 3.2 | 8 | 0,8 | 5 | 21 | 17 | 10 | 22 |
| 2 | 1,5 | 3,5 | 1.6 | 3.2 | 6,8 | 0,8 | 4 | 13 | 8,8 | 10 | 14,8 |
| 3 | 1,5 | 3 | 2 | 2.8 | 6.2 | 0,4 | 5 | 13 | 10,5 | 10 | 15,5 |
| 4 | 2,5 | 3,5 | 2.3 | 3,9 | 6,5 | 0,8 | 5 | 15 | 11.8 | 10 | 16,6 |
| 5 | 2,5 | 5 | 26 | 4.6 | 10.6 | 1 | 6 | 21 | 12.4 | 10 | 16.2 |
| 6 | 4-6 | 3.1 | 3,5 | 5,5 | 6 | 1 | 6 | 15 | 11,5 | 14 | 19,5 |
| 7 | 4-6 | 3,5 | 3,58 | 5,5 | 6 | 1 | 6 | 15 | 11 | 14 | 19 |
| 8 | 10 | 6,5 | 4,5 | 6,9 | 16 | 1.2 | 8 | 27 | 19 | 16 | 27 |
| 9 | 10 | 8.2 | 4,5 | 6,9 | 16 | 1.2 | 8 | 27 | 19 | 16 | 27 |
Os terminais de cobre pré-isolados, também conhecidos como lugs de cobre pré-isolados ou conectores de cobre pré-isolados, são conectores elétricos especializados projetados para terminar cabos de cobre e fornecer uma conexão elétrica isolada e segura. Esses terminais vêm com uma capa ou revestimento isolante integrado, que ajuda a proteger a conexão de fatores ambientais e evita o contato acidental com condutores energizados.
As principais características e utilizações dos terminais de cobre pré-isolados incluem:
- Material: Os terminais de cobre pré-isolados são feitos de cobre de alta condutividade para fluxo de corrente eficiente e desempenho elétrico.
- Manga isolante: Os terminais pré-isolados possuem uma manga isolante feita de materiais como PVC ou náilon, que proporciona isolamento elétrico e proteção contra umidade, produtos químicos e danos físicos.
- Terminação: Normalmente são utilizadas para terminar cabos de cobre e são fixadas por compressão ou crimpagem, garantindo uma conexão elétrica confiável e permanente.
- Dimensões do cabo: Os terminais de cobre pré-isolados estão disponíveis em vários tamanhos para acomodar diferentes diâmetros de cabo, tornando-os adequados para uma ampla gama de aplicações de terminação de cabos.
- Aplicações: São utilizados em diversos sistemas elétricos, incluindo distribuição de energia, painéis de controle, armários elétricos e fiação de equipamentos.
- Segurança elétrica: Os terminais de cobre pré-isolados proporcionam uma camada adicional de segurança elétrica, isolando a conexão e reduzindo o risco de contato acidental e acidentes elétricos.
- Praticidade: O design pré-isolado elimina a necessidade de materiais isolantes adicionais ou tubos termocontráteis, economizando tempo e mão de obra na instalação.
- Durabilidade: As capas isolantes utilizadas nos terminais de cobre pré-isolados são duráveis e projetadas para suportar diversas condições ambientais.
Os terminais de cobre pré-isolados são particularmente úteis em situações onde as conexões elétricas precisam ser protegidas contra umidade, poeira e outros fatores ambientais. O isolamento também reduz o risco de curtos-circuitos e falhas elétricas causadas pelo contato acidental com condutores energizados.
