Grampos de haste de aterramento em bronze | Grampos Guv de bronze

A Conex Metals é uma marca reconhecida no setor de soluções de aterramento elétrico, oferecendo uma linha avançada de Grampos U de Bronze para Hastes de Aterramento e Grampos de Bronze para GUV , fabricados com excelência em engenharia na Índia. Com mais de 30 anos de experiência no setor, somos especializados no fornecimento de produtos de aterramento de alto desempenho que atendem às rigorosas demandas de projetos elétricos e de infraestrutura em todo o mundo.

Nossos Grampos em U para Haste de Aterramento são meticulosamente produzidos com Bronze Alumínio CDA 955 para o corpo do grampo e Bronze Silício para todos os componentes de fixação, como porcas, arruelas e parafusos. Esses materiais são selecionados para oferecer excelente resistência, condutividade elétrica e resistência à corrosão, tornando-os ideais para desempenho a longo prazo, mesmo em ambientes agressivos.

Projetados para confiabilidade em sistemas de aterramento industriais , comerciais e residenciais , cada grampo garante uma conexão segura e estável à haste de aterramento. Fabricamos em conformidade com normas internacionais como ASTM , BS , DIN , IS e JIS , garantindo compatibilidade global e qualidade incomparável.

Com décadas de experiência global, a Conex Metals é fornecedora preferencial de concessionárias de energia elétrica , empreiteiras e construtoras de infraestrutura civil que buscam equipamentos de aterramento confiáveis. Nossos grampos são projetados não apenas para atender às expectativas, mas também para superá-las.

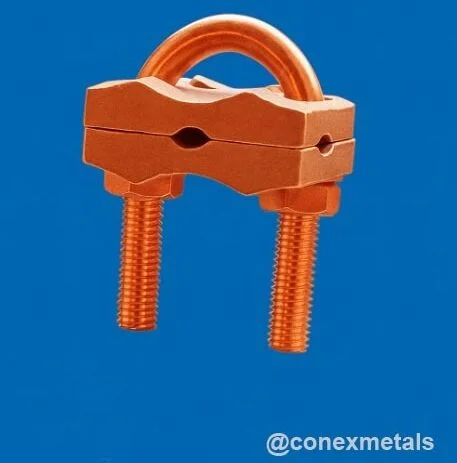

Grampos em U para haste de aterramento de bronze

As braçadeiras em U para haste de aterramento de bronze da Conex Metals são projetadas para aplicações de aterramento de alta confiabilidade, onde conexões elétricas seguras e de baixa resistência são essenciais. Com um corpo durável em bronze-alumínio CDA 955 combinado com ferragens em bronze-silício , essas braçadeiras são projetadas para garantir desempenho eficiente em ambientes exigentes. Sua configuração em U proporciona uma forte fixação mecânica em torno de hastes de aterramento padrão, maximizando a área de contato elétrico para condutividade superior.

Utilizando fundição de precisão e usinagem CNC , cada grampo é fabricado com tolerâncias dimensionais rigorosas, garantindo desempenho repetível em grandes séries de produção. A liga de bronze-alumínio, com seu alto teor de alumínio (~11–13%), confere excelente resistência, resistência à corrosão e desempenho elétrico. Já os fixadores de bronze-silício (porcas, parafusos e arruelas) são criteriosamente selecionados para minimizar as interações galvânicas e garantir integridade estrutural e elétrica a longo prazo.

Estes grampos são ideais para sistemas de aterramento em concessionárias de serviços públicos, subestações, complexos industriais e instalações comerciais , onde falhas não são uma opção. Sua resistência à corrosão e resistência mecânica os tornam adequados para uso interno e externo, mesmo em ambientes quimicamente agressivos ou costeiros.

Grampos de aterramento GUV de bronze – Especificações técnicas

As abraçadeiras de aterramento de bronze GUV são projetadas especificamente para conexões entre o solo e estruturas metálicas , tornando-as indispensáveis em sistemas de proteção catódica , aterramento de serviços públicos subterrâneos e aplicações de aterramento de tanques ou tubulações . A abraçadeira tipo GUV conecta condutores a superfícies condutoras enterradas, como tanques, vasos ou tubulações.

• Material do corpo: Bronze Alumínio CDA 955
  – Composição: ~89% Cobre, 11% Alumínio com traços de Ferro/Níquel
  – Características: Alta resistência mecânica, excelente condutividade e resistência à corrosão em condições subterrâneas.
• Hardware: Bronze Silício
  – compatível com ASTM B98
  – Composição: ~96% Cobre, ~4% Silício
  – Escolhido para durabilidade superior, resistência da rosca e compatibilidade com corpos de bronze de alumínio.

Cada grampo é rigorosamente testado para atender aos padrões internacionais de aterramento e ligação, incluindo IEEE 80 , NEMA CC 1 e IEC 62561 , garantindo um desempenho seguro e eficaz em todas as condições.

Processo de produção de grampos em U para haste de aterramento – Fabricação de precisão

Na Conex Metals, nossos Grampos em U para Hastes de Aterramento são fabricados em uma moderna unidade que combina expertise metalúrgica com maquinário avançado. O processo de produção é baseado em qualidade, consistência e conformidade internacional :

• Processamento de materiais:
  – A liga CDA 955 é fundida em fornos de indução elétrica para pureza controlada.
  – Tratamento térmico em solução a 900 °C, envelhecido a 625 °C para resistência e microestrutura ideais.
• Usinagem e Acabamento:
  – A usinagem CNC de precisão garante dimensões e acabamento superficial exatos.
  – Cada grampo é inspecionado com CMM e sistemas de medição óptica para um rigoroso controle de tolerância.
• Fabricação de hardware:
  – Os componentes de bronze silício são formados por meio de recozimento a frio e laminação de roscas , seguidos de recozimento para aliviar o estresse interno e evitar fadiga.

Esse processo rigorosamente controlado garante que cada grampo não apenas atenda, mas supere as expectativas da indústria em termos de desempenho, durabilidade e segurança em aplicações críticas de aterramento.

Grampos U de haste de aterramento de bronze – tamanhos e dimensões padrão

Nossa linha de Grampos em U de Bronze para Haste de Aterramento está disponível em diversos tamanhos para atender a diferentes especificações de condutores e hastes. Cada grampo é usinado com precisão para garantir encaixe perfeito, excelente contato elétrico e fácil instalação.

Compatibilidade de materiais e equivalentes globais

O corpo principal dos nossos grampos em U é feito de bronze-alumínio CDA 955 , uma liga premium reconhecida mundialmente por sua combinação de alta resistência mecânica, resistência à corrosão e excelente condutividade. Esta liga atende a diversos padrões internacionais, garantindo facilidade de especificação e aprovação em mercados globais.

Graus Internacionais Equivalentes – CDA 955 Bronze Alumínio

Ferragens de bronze silício – Insights sobre materiais

Nossos componentes de fixação — porcas, parafusos e arruelas — são feitos de Bronze Silício , uma liga à base de cobre otimizada para durabilidade mecânica e resistência à corrosão. Este material é ideal para uso em aterramento, onde são necessárias condutividade moderada e alta integridade mecânica.

• Especificação: ASTM B98
• Composição: ~96% Cobre, ~4% Silício
• Resistência à tração: 380–480 MPa
• Limite de escoamento: 170–310 MPa
• Alongamento: 50–65%
• Condutividade elétrica: ~18% IACS

Tecnologia e Infraestrutura de Produção Avançada

Aproveitamos técnicas modernas de fundição , equipamentos de alta precisão e garantia de qualidade robusta para fornecer grampos que atendem aos mais rigorosos padrões de desempenho.

• Fundição: A fundição de precisão usando moldes de cerâmica avançados garante um acabamento suave e excelente precisão dimensional.
• Fusão: realizada em fornos de indução elétrica para controle preciso de temperatura e liga.
• Usinagem: Centros CNC de 5 eixos de última geração e fresas horizontais são empregados para a conformação final.
• Tratamento térmico: fornos de atmosfera controlada ajudam a otimizar a resistência e a dureza metalúrgica.
• Verificações de qualidade: espectrometria de emissão óptica, testes UTM, análise de dureza e ferramentas de inspeção dimensional garantem a conformidade.

Visão geral do fluxo de trabalho e equipamentos de fabricação

Teste de desempenho e validação

Todos os nossos Grampos em U passam por rigorosos testes de desempenho com base em padrões globais de aterramento , integridade elétrica e durabilidade do material. Isso garante longa vida útil em condições ambientais normais e extremas.

Resultados de testes certificados

Confiável mundialmente há mais de 30 anos

• 3 décadas de excelência em fabricação
• Avaliação de qualidade do cliente de 8%
• Exportado para mais de 50 países
• Em conformidade com CDA 955 e ASTM B98
• Adequado para sistemas de aterramento crítico e proteção contra raios

Indústrias atendidas e áreas de aplicação

Grampos em U para Haste de Aterramento de Bronze são componentes essenciais em sistemas elétricos de segurança crítica em uma ampla gama de setores. Sua principal função é garantir uma conexão segura e de baixa resistência entre condutores e hastes de aterramento, o que é vital para a dissipação de correntes de falta, proteção contra surtos e conformidade regulatória.

Principais segmentos de aplicação:

• Geração e distribuição de energia : amplamente utilizado em linhas de transmissão, subestações e pátios de manobra para aterramento eficaz.
• Telecomunicações : Implantadas em torres de telecomunicações, data centers e instalações de rede para proteger contra raios e interferência eletromagnética.
• Ambientes industriais : comuns em refinarias de petróleo, fábricas de produtos químicos, operações de mineração e unidades de fabricação para descarga estática e proteção de pessoal.
• Construção e infraestrutura : Instalado em edifícios comerciais e residenciais para atender aos requisitos do código de segurança elétrica.
• Sistemas de proteção catódica : usados em aplicações de aterramento para tubulações subterrâneas, tanques de armazenamento de combustível e instalações costeiras/marítimas onde a resistência à corrosão é essencial.

Controle de Qualidade de Precisão e Tolerâncias

Nosso processo de produção integra rigorosos protocolos de garantia de qualidade para garantir a precisão dimensional e a integridade estrutural de cada grampo.

Tolerâncias padrão e qualidade de superfície:

• Dimensões lineares :
  – Até 50 mm: ±0,05 mm
  – 50–100 mm: ±0,1 mm
  – Acima de 100 mm: ±0,15 mm
• Precisão da rosca :
  – Externa: ISO 965 Classe 6g
  – Interna: ISO 965 Classe 6H
  – Tolerância de passo: ±0,02 mm
• Rugosidade da superfície :
  – Superfícies usinadas: Ra ≤ 1,6μm
  – Superfícies fundidas: Ra ≤ 3,2μm
• Características geométricas :
  – Planicidade, perpendicularidade e retidão dentro de 0,05 mm
  – Precisão angular: ± 0,5 °

Rotatividade da produção e capacidade de produção

Mantemos fluxos de trabalho de produção e estoques de materiais otimizados para fornecer prazos de entrega consistentes para configurações padrão e personalizadas.

• Prazo de entrega padrão : 4 a 6 semanas a partir da confirmação do pedido
• Entrega rápida : 2 a 3 semanas para pedidos urgentes (modelos padrão)
• Pedidos personalizados : 6 a 8 semanas, dependendo da complexidade técnica
• Capacidade de produção mensal : mais de 10.000 grampos, escalável para alto volume ou demanda sazonal

Perguntas Frequentes (FAQs)

P1: O que distingue o Bronze Alumínio CDA 955 do bronze comum?
R1: O CDA 955 contém aproximadamente 11% de alumínio, proporcionando mais que o dobro da resistência à tração do bronze padrão, com excelente resistência à corrosão e características de desgaste. É especialmente adequado para ambientes agressivos e instalações enterradas.

P2: Por que usar Bronze Silício em fixadores em vez de aço inoxidável?
R2: O Bronze Silício previne a corrosão galvânica quando combinado com o Bronze Alumínio, garantindo compatibilidade eletroquímica . Oferece excelente durabilidade e condutividade , características que o aço inoxidável não possui em funções de aterramento.

Q3: Qual a capacidade de corrente suportada pelos diferentes modelos?
R3:

• GRC-12 : ~95A
• GRC-16 : ~130A
• GRC-20 : ~180A
• GRC-25 : ~260A.
  Baseiam-se em uma temperatura ambiente de 30°C e nas diretrizes do condutor NEC.

P4: Estas braçadeiras são adequadas para áreas costeiras ou marítimas?
R4: Com certeza. A resistência à água salgada do CDA 955 o torna ideal para uso marítimo. Nossas braçadeiras passam consistentemente nos testes de névoa salina ASTM B117 com uma taxa de corrosão <5 μm/ano.

Q5: Qual torque deve ser aplicado durante a instalação?
R5:

• M8 : 15–18 Nm
• M10 : 25–30 Nm
• M12 : 40–45 Nm
• M14 : 60–70 Nm
  Isso garante contato adequado sem sobrecarregar os componentes.

P6: Estas braçadeiras são adequadas para enterramento direto no solo?
R6: Sim, elas são projetadas especificamente para enterramento direto . O CDA 955 oferece resistência excepcional à corrosão do solo e todas as braçadeiras atendem aos padrões IEEE 80 .

P7: Que documentação é fornecida com os pedidos?
R7: Cada remessa inclui:

• Certificados de Teste de Materiais (MTCs)
• Relatórios de Inspeção Dimensional
• Resultados de testes mecânicos e elétricos
• Declarações de conformidade internacional (ASTM, IEEE, IEC)

P8: Posso encomendar grampos em tamanhos ou padrões de rosca personalizados?
R8: Sim. Oferecemos suporte para engenharia personalizada, incluindo dimensões alteradas, roscas não padronizadas, formatos especiais de condutores e formatos de montagem exclusivos.

P9: Como os grampos de bronze se comparam às opções de cobre ou latão?
R9:

• Mais forte que o cobre
• Mais resistente à corrosão que o latão
• Mais adequado para ambientes enterrados e externos,
  o CDA 955 atinge um equilíbrio ideal entre condutividade e desempenho estrutural.

Q10: Qual é a expectativa de vida útil?
R10:

• Condições padrão : 50+ anos
• Condições marítimas/industriais : 25–40 anos
  A resistência natural do bronze à corrosão garante uso confiável a longo prazo.

Por que Conex Metals para grampos de aterramento?

• Mais de 30 anos de experiência no setor
• Produção flexível e de alta capacidade
• Soluções personalizadas para mercados globais
• Suporte de engenharia interna
• Controle de qualidade rigoroso em todas as etapas

Nosso foco em excelência técnica , combinado com fabricação flexível e profundo conhecimento do setor, nos posiciona como um fornecedor preferencial de sistemas de aterramento de missão crítica em todo o mundo.

Nós fornecemos:

• Configuração personalizada rápida
• Entregas no prazo
• Suporte técnico especializado
• Coordenação logística global

Embalagem e Logística Internacional

Cada grampo é embalado para garantir transporte seguro e longa vida útil , mesmo em climas extremos:

• Embalagem individual : Papel anticorrosivo
• Proteção interna : inserções de espuma personalizadas
• Embalagem externa : caixas de papelão resistentes à umidade e ao impacto

Opções personalizadas:

• Marca própria
• Código de barras específico do cliente
• Formatos de embalagem de tamanho personalizado

Parceiros de remessa global: coordenamos por meio de agentes de frete confiáveis e transportadoras expressas com rastreamento e seguro completos , fornecendo:

• Faturas Comerciais
• Listas de embalagem
• Certificações de materiais
• Certificados de Origem
• Documentação do Código HS

Propriedades do material do bronze alumínio CDA 955

O Bronze Alumínio CDA 955 é uma liga de alto desempenho à base de cobre, conhecida por sua excepcional resistência à corrosão e estabilidade térmica. Abaixo, suas principais características físicas:

Glossário de Termos Técnicos Principais

• Bronze de alumínio : Um grupo de ligas de cobre com teor de alumínio (normalmente 5–12%), que oferece melhor resistência, resistência ao desgaste e desempenho contra corrosão em comparação ao bronze tradicional.
• CDA 955 : Designação da Copper Development Association para uma liga de bronze e alumínio de alta resistência (Cu-11Al-4Fe-4Ni) usada em aplicações exigentes de nível industrial e marítimo.
• Bronze Silício : Uma liga à base de cobre contendo ~4% de silício, oferecendo excelentes propriedades mecânicas, resistência à corrosão e condutividade elétrica. Comumente usado em parafusos, porcas e acessórios de aterramento.
• Haste de aterramento : um eletrodo condutor, normalmente de aço revestido de cobre, inserido no solo para estabelecer uma conexão de aterramento para sistemas de segurança elétrica.
• Grampo em U : Um fixador mecânico em forma de U projetado para fixar condutores com segurança a hastes de aterramento ou corpos cilíndricos semelhantes, garantindo conectividade mecânica e elétrica sólida.
• GUV (Ground-to-Underground-Vessel) : Um método de aterramento específico para conectar condutores a estruturas metálicas enterradas, como tanques, dutos ou vasos, frequentemente usado em proteção catódica.
• Compatibilidade galvânica : capacidade de metais diferentes coexistirem em um eletrólito sem corrosão galvânica excessiva, o que é crucial para a longevidade dos sistemas de aterramento.
• IACS (International Annealed Copper Standard) : Uma referência para condutividade elétrica, com 100% IACS representando a condutividade do cobre recozido puro a 20°C.

Termos de pesquisa da indústria relacionados

Profissionais e compradores frequentemente pesquisam nossas braçadeiras usando termos como:
braçadeiras de aterramento de bronze , conectores de haste de aterramento , braçadeiras U de bronze e alumínio , ferragens CDA 955 , fixadores de bronze silício , braçadeiras de aterramento para serviços pesados , soluções de aterramento marítimo , braçadeiras de haste de nível industrial , conectores de aterramento GUV , braçadeiras de proteção catódica e braçadeiras em conformidade com IEC/IEEE .

As pesquisas técnicas geralmente incluem:
especificações ASTM B98 , padrões de materiais CDA 955 , aterramento com classificação IEC 62561 , grampos de aterramento de subestação IEEE 80 , fabricante de grampos de bronze na Índia , acessórios de aterramento personalizados , sistemas de aterramento resistentes à corrosão e grampos de bronze de nível de utilidade .

Nossas Vantagens Competitivas

Nós nos diferenciamos através de:

• Soluções personalizadas : Projetos e dimensões personalizáveis para atender ambientes de instalação específicos do cliente.
• Produção eficiente : processos de fabricação ágeis que se adaptam a pedidos pequenos e grandes com programação flexível.
• Estoque confiável : estoque bem gerenciado de matéria-prima e produtos acabados para permitir o atendimento pontual dos pedidos.
• Opções de embalagem de marca : incluindo etiquetagem privada, impressão de logotipo e layouts de embalagem específicos para o cliente.

Experiência Global

Com mais de 30 anos de atuação internacional , compreendemos as diversas exigências do mercado, as condições regulatórias e os desafios operacionais em diferentes regiões e setores. Essa visão global nos permite fornecer soluções de aterramento padronizadas e personalizadas com eficiência.

Suporte técnico e experiência em engenharia

Nossa equipe de engenheiros experientes está equipada para:

• Auxiliar no design do sistema e na seleção do produto
• Desenvolver desenhos de componentes personalizados
• Resolva desafios complexos de instalação ou compatibilidade
• Oferecer recomendações específicas para cada aplicação

Investimos continuamente em inovação de produtos , colaborando com centros de pesquisa de materiais e instituições técnicas para permanecer na vanguarda da tecnologia de aterramento.

Certificações e Padrões Internacionais

Práticas de Responsabilidade Ambiental e Sustentabilidade

Estamos comprometidos com a fabricação sustentável por meio de:

• Alta reciclabilidade : Nossos produtos de bronze são mais de 95% recicláveis ao final de seu ciclo de vida, apoiando os princípios da economia circular.
• Operações com eficiência energética : utilizando sistemas de forno otimizados, usinagem CNC com monitoramento de energia e sistemas de controle avançados para reduzir o consumo de energia.
• Minimização de resíduos : implementação de práticas enxutas, recuperação de sucata metálica, reciclagem de água de processo e redução de resíduos de embalagens.
• Alinhamento com a ISO 14001 : Nossas operações seguem protocolos internacionais de gestão ambiental para limitar emissões, reduzir o impacto ambiental e otimizar o uso de recursos.
• Longa vida útil : produtos de bronze projetados para maior durabilidade (25 a 50 anos), reduzindo o impacto ambiental por meio de menos substituições.
