Insertos de latão batidos
Insertos de latão batidos
| Folha de dados de insertos de latão batidos | |||||||
|---|---|---|---|---|---|---|---|
| Tamanho da rosca d1 | L +0/-0,25 | d3 nom | D mínimo | D1 min | t ±0,15 | W min | T |
| M2,5 | 5,2 | 7,1 | 3,7-4 | 7,4 | 0,75 | 1,7 | 5,3 |
| M2,5 | 4,1 | 7,1 | 3,7-4 | 7,4 | 0,75 | 1,7 | 4,2 |
| M3 | 5,2 | 7,1 | 3,7-4 | 7,4 | 0,75 | 1,7 | 5,3 |
| M3 | 4,1 | 7,1 | 3,7-4 | 7,4 | 0,75 | 1,7 | 4,2 |
| M4 | 8,5 | 8,7 | 5,4-5,9 | 10,9 | 0,75 | 2,5 | 8,6 |
| M4 | 5,6 | 8,7 | 5,4-5,9 | 10,9 | 0,75 | 2,5 | 5,8 |
| M5 | 10,1 | 11,1 | 6-6,5 | 12,2 | 0,9 | 2,85 | 10,2 |
| M5 | 6,6 | 11,1 | 6-6,5 | 12,2 | 0,9 | 2,85 | 6,8 |
| M6 | 12,3 | 12,7 | 7,7-8,2 | 14,6 | 1 | 3,2 | 12,5 |
| M6 | 7,7 | 12,7 | 7,7-8,2 | 14,6 | 1 | 3,2 | 7,9 |
| M8 | 10,1 | 14,3 | 10,2-10,6 | 19,1 | 1,25 | 4,25 | 10,3 |

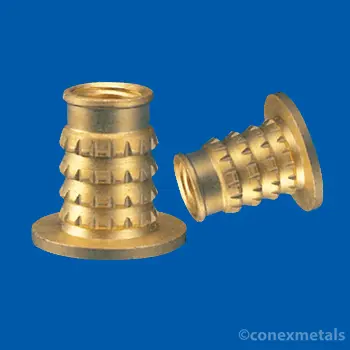

Os Insertos de Latão Batidos por Pressão são insertos roscados de engenharia de precisão fabricados pela Conex Metals utilizando um processo de prensagem por batida. Este método envolve o forjamento a frio do inserto para obter um perfil de rosca exato e consistente, tornando-os ideais para aplicações onde o rosqueamento ou usinagem convencionais podem danificar materiais mais macios. Esses insertos são normalmente feitos de latão de alta qualidade, oferecendo excelente resistência à corrosão e durabilidade. Comprometidos com a precisão e o artesanato, garantimos que nossos Insertos Batidos por Pressão atendam aos mais altos padrões de qualidade, tornando-os uma escolha confiável para diversas aplicações industriais.
Principais características das inserções prensadas
Processo de fabricação:
Produzidos pelo método de prensagem e batida, esses insertos são formados a partir de uma peça sólida de metal para garantir tolerâncias rigorosas e formação de roscas robustas sem usinagem secundária.Material:
Normalmente fabricado em latão premium (com opções disponíveis em outras ligas), o que oferece resistência superior à corrosão e desempenho consistente em ambientes exigentes.Integridade da rosca:
O processo de prensagem cria uma rosca limpa e bem definida que aumenta o poder de fixação e minimiza o risco de descascamento, mesmo em materiais mais macios ou finos.Eficiência de design:
seu design compacto e discreto permite a instalação em aplicações com espaço limitado, ao mesmo tempo em que fornece uma conexão rosqueada durável e segura.
Especificações Técnicas (Valores de Exemplo)
| Parâmetro | Especificação (típica) |
|---|---|
| Material | Latão (por exemplo, UNS CA‑360) |
| Tamanhos de rosca | Disponível em uma variedade (por exemplo, M3 a M12) |
| Comprimento da inserção | Normalmente 1,25 a 1,5 × o diâmetro nominal da rosca |
| Processo | Forjado a frio (pressionado) |
| Terminar | Latão polido natural |
Observação: dimensões e tolerâncias exatas podem ser personalizadas conforme as necessidades do cliente.
Aplicações de Insertos Press Knocked
Fixação em materiais macios:
ideal para reparar ou reforçar roscas em plásticos, alumínio ou componentes fundidos sem causar danos adicionais.Montagem e reparo:
comumente usado em aplicações industriais, automotivas e de consumo, onde são necessárias roscas duráveis e duradouras.Produção econômica:
ao eliminar a usinagem secundária, o processo de prensagem reduz o tempo e os custos de produção, ao mesmo tempo em que garante qualidade consistente.
Vantagens
Resistência aprimorada:
o design prensado proporciona uma rosca robusta e precisamente formada que melhora significativamente a capacidade de carga da junta.Qualidade consistente:
O processo de fabricação garante alta repetibilidade e dimensões precisas, o que é crucial para a produção em alto volume.Resistência à corrosão:
a construção em latão oferece excelente proteção contra corrosão, tornando essas inserções confiáveis para aplicações internas e externas.Versatilidade:
Disponíveis em vários tamanhos e especificações de rosca, essas inserções podem ser adaptadas para atender a requisitos de design específicos em uma ampla variedade de setores.
Ao escolher os insertos prensados da Conex Metals, você obtém uma solução de alto desempenho e custo-benefício para criar ou reparar conexões roscadas em materiais desafiadores. Sua fabricação precisa e construção durável garantem que seu conjunto mantenha uma fixação forte e confiável ao longo do tempo.
