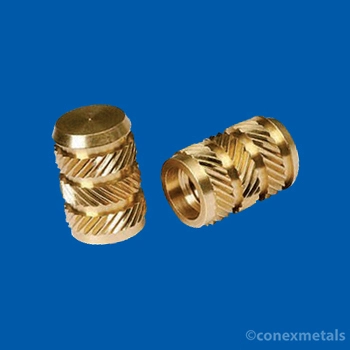

Insertos ultrassônicos de latão
Insertos ultrassônicos de latão
| Tamanho da rosca | L (mm) | C (mm) | E (mm) |
|---|---|---|---|
| M3 | 7.3 | 1.3 | 4.6 |
| M4 | 10.2 | 1.8 | 6.7 |
| M5 | 11.2 | 2 | 7.4 |
| M6 | 14.4 | 2 | 8.1 |
| M8 | 16,5 | 2.3 | 11.1 |
Os Insertos Ultrassônicos de Latão são fixadores roscados avançados, projetados para integração em peças termoplásticas utilizando energia ultrassônica. Durante o processo de inserção ultrassônica, o inserto é aquecido por vibrações de alta frequência, que derretem o plástico localmente. À medida que o plástico reflui e se solidifica, forma-se uma ligação segura e permanente ao redor do inserto, resultando em uma conexão roscada robusta entre metal e plástico. Somos um dos maiores fabricantes e fornecedores de Insertos Ultrassônicos da Índia. Nossa fábrica em Jamnagar, Índia, oferece uma ampla gama de Insertos Ultrassônicos e exportamos nossos produtos para alguns dos mercados mais preocupados com a qualidade do mundo.
| Folha de dados de insertos ultrassônicos de latão | |
|---|---|
| Categoria | Detalhes |
| Características especiais | Fios conforme os padrões internacionais Go & Not Go |
| Sulco profundo para máxima resistência à tração | |
| Diâmetro interno (I/D) com tolerância estreita para evitar a entrada de descarga desnecessária nas inserções | |
| Material | Latão de corte livre IS 319 Tipo (I) |
| Latão de corte livre conforme BS 249 Tipo (I) | |
| Latão de corte livre de alta qualidade | |
| Composição especial de material de latão conforme a necessidade do cliente | |
| Tópicos | Métrica ISO (Roscas MM) |
| Tópicos BA | |
| Roscas BSW (polegadas) | |
| Tópicos UNC, UNF | |
| Quaisquer roscas conforme especificações | |
| Formas de inserções de latão | Insertos redondos serrilhados |
| Insertos Hexagonais | |
| Insertos quadrados | |
| Serrilhamento disponível | Diamante |
| Direto | |
| Unidirecional | |
| Tipos de inserção | Estão disponíveis inserções cegas e passantes |
| Acabamento e Revestimento | Naturalmente banhado |
| Niquelado | |
| Cromado | |
| Estanhado | |
| Ou conforme especificações do cliente | |
| Personalização | Qualquer tipo de inserto de latão pode ser desenvolvido conforme as especificações ou requisitos do cliente |
Principais características dos insertos ultrassônicos
Integração de Precisão:
Insertos Ultrassônicos são incorporados diretamente nos componentes moldados durante o processo de produção, eliminando a necessidade de usinagem secundária. Isso garante alinhamento preciso das roscas e qualidade consistente em grandes séries de produção.Materiais de alta qualidade:
normalmente fabricados em latão premium (com variantes opcionais de aço inoxidável), esses insertos oferecem excelente resistência à corrosão e durabilidade, tornando-os ideais para aplicações exigentes em eletrônicos de consumo, componentes automotivos e produtos industriais.Instalação ultrassônica:
O processo ultrassônico utiliza vibrações de alta frequência para derreter o plástico circundante localmente, permitindo que o inserto seja fixado no lugar enquanto o material se solidifica novamente. Isso cria uma conexão roscada permanente e de alta resistência com impacto térmico mínimo na peça receptora.Resistência mecânica aprimorada:
ao substituir roscas de plástico mais fracas por uma inserção de metal, a capacidade geral de carga e a resistência ao desgaste ou descascamento são significativamente melhoradas.
Especificações Técnicas (Valores de Exemplo)
| Parâmetro | Especificação (típica) |
|---|---|
| Material | Latão de alta qualidade (por exemplo, UNS CA‑360) ou aço inoxidável |
| Tamanhos de rosca disponíveis | Normalmente disponível de M3 a M12 (tamanhos personalizados disponíveis) |
| Comprimento da inserção | Aproximadamente 1,25–1,5 × o diâmetro nominal da rosca |
| Método de instalação | Inserção ultrassônica (usando equipamento de soldagem ultrassônica) |
| Temperatura de operação | Adequado para ambientes típicos de peças moldadas (por exemplo, –40°C a +100°C) |
Observação: dimensões exatas e passos de rosca podem ser adaptados para atender a requisitos específicos da aplicação.
Aplicações de Insertos Ultrassônicos
Eletrônicos e eletrodomésticos:
garantindo roscas duráveis e precisas em invólucros, compartimentos e painéis de montagem.Componentes automotivos e industriais:
Fornecendo reparo e reforço aprimorados de peças plásticas sujeitas a estresse mecânico e vibração.Moldagem de alto volume:
ideal para aplicações de moldagem por injeção ou rotoformagem, onde consistência e desempenho são essenciais.
Vantagens das inserções ultrassônicas
Reparo de rosca permanente:
converte uma peça plástica moldada em um componente roscado de alta resistência sem usinagem adicional.Consistente e repetível:
o processo ultrassônico garante posicionamento uniforme da pastilha e qualidade da rosca em todas as peças.Econômico:
Integra-se perfeitamente ao processo de moldagem, reduzindo o tempo de montagem e os custos gerais de produção.Desempenho robusto:
aumenta a durabilidade e a capacidade de carga do produto acabado, substituindo roscas plásticas fracas por um inserto de metal.
Ao escolher os insertos ultrassônicos da Conex Metals, você investe em uma solução de fixação de última geração que proporciona reparo e reforço de roscas permanentes e confiáveis para componentes termoplásticos moldados.
