Соединители для проводов, муфты
Соединители для проводов, муфты

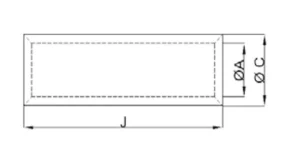

| Серийный номер | Площадь мм 2 | Размеры в мм | ||
|---|---|---|---|---|
| ØA | ØC | дж | ||
| 1 | 1.5 | 1.6 | 3.2 | 7 |
| 2 | 1.5 | 1.8 | 3.7 | 12 |
| 3 | 1.5 | 1.8 | 2.6 | 10 |
| 4 | 2.5 | 2.4 | 4 | 15 |
| 5 | 2.5 | 2.4 | 4 | 7 |
| 6 | 2.5 | 2 | 3.7 | 15 |
| 7 | 4 | 3.1 | 4.8 | 15 |
| 8 | 4-6 | 3.5 | 5.5 | 15 |
| 9 | 4-6 | 3.5 | 5.5 | 7 |
| 10 | 6 | 3.8 | 5.5 | 15 |
| 11 | 10 | 4.4 | 6.2 | 9 |
| 12 | 16 | 5.6 | 8 | 23 |
| 13 | 16 | 5.6 | 8 | 10 |
| 14 | 16 | 5.3 | 7.1 | 20 |
| 15 | 25 | 7.5 | 11.1 | 25 |
| 16 | 25 | 7.5 | 11.1 | 11 |
| 17 | 25 | 7 | 9 | 25 |
| 18 | 25 | 6.8 | 8.8 | 32 |
| 19 | 35 | 9 | 12.6 | 27 |
| 20 | 35 | 9 | 12.6 | 12 |
| 21 | 35 | 8 | 10 | 30 |
| 22 | 35 | 8.2 | 10.6 | 36 |
| 23 | 50 | 9.2 | 11.2 | 35 |
| 24 | 50 | 9.2 | 12.4 | 40 |
| 25 | 70 | 12 | 16 | 42 |
| 26 | 70 | 12 | 16 | 18 |
| 27 | 70 | 11.5 | 13.8 | 40 |
| 28 | 70 | 11.2 | 14.7 | 50 |
| 29 | 70 | 11.2 | 14.7 | 40 |
| 30 | 95 | 12.8 | 15.6 | 45 |
Соединители и муфты для проводников — это специализированные электрические компоненты, используемые для соединения двух или более электрических проводников в прямую линию. Эти соединители и муфты обеспечивают надежное и изолированное соединение, гарантируя стабильную электрическую непрерывность и снижая риск электрических неисправностей или опасностей.
Основные характеристики и области применения линейных соединителей и муфт включают в себя:
- Конструкция: Встраиваемые соединители и муфты предназначены для подключения нескольких проводников в одном соединении, что позволяет соединять провода или кабели в прямую линию.
- Материал: Обычно их изготавливают из материалов с хорошей электропроводностью, таких как медь или алюминий, чтобы обеспечить низкое сопротивление соединений.
- Изоляция: Многие линейные соединители и муфты поставляются с изоляционными оболочками или рукавами, изготовленными из таких материалов, как ПВХ или нейлон, для обеспечения электрической изоляции и защиты соединения от влаги, пыли и механических повреждений.
- Типы: Встраиваемые соединители и муфты выпускаются различных типов, таких как стыковые соединители, линейные соединители проводов и изолированные линейные соединители, для различных областей применения и диаметров проводов.
- Завершение соединения: В зависимости от типа разъема и области применения, они прикрепляются к проводникам с помощью обжима, пайки или сжатия.
- Области применения: Встраиваемые соединители и муфты используются в широком спектре электрических систем, включая автомобильную проводку, бытовые электроустановки, промышленную проводку и цепи управления.
- Простота установки: линейные соединители и муфты представляют собой удобное и простое в установке решение для соединения нескольких проводников, устраняя необходимость в сложном скручивании и обмотке изолентой.
- Электробезопасность: Правильно установленные линейные соединители и муфты обеспечивают электробезопасность, гарантируя надежное соединение и предотвращая случайный контакт с проводниками под напряжением.
- Возможность повторного использования: Некоторые типы линейных соединителей и муфт являются многоразовыми, что позволяет отключать и подключать их при необходимости.
Встраиваемые соединители и муфты являются важными компонентами в проектах по электромонтажу и установке электропроводки, где необходимо аккуратно и организованно соединить несколько проводников. Они обеспечивают более организованное и надежное решение по сравнению с традиционными методами, такими как соединительные гайки и скручивание проводов.
При использовании линейных соединителей и муфт крайне важно выбирать соответствующий тип и размер соединителя в зависимости от сечения провода и требований к применению. Правильные методы монтажа, такие как обжим или сжатие, имеют решающее значение для обеспечения надежных и долговечных соединений.
