Conectores en Línea y Empalmes
Conectores en Línea y Empalmes

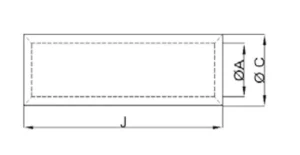

| Número de serie | Área mm 2 | Dimensiones en mm | ||
|---|---|---|---|---|
| ØA | JEFE | j | ||
| 1 | 1.5 | 1.6 | 3.2 | 7 |
| 2 | 1.5 | 1.8 | 3.7 | 12 |
| 3 | 1.5 | 1.8 | 2.6 | 10 |
| 4 | 2.5 | 2.4 | 4 | 15 |
| 5 | 2.5 | 2.4 | 4 | 7 |
| 6 | 2.5 | 2 | 3.7 | 15 |
| 7 | 4 | 3.1 | 4.8 | 15 |
| 8 | 4-6 | 3.5 | 5.5 | 15 |
| 9 | 4-6 | 3.5 | 5.5 | 7 |
| 10 | 6 | 3.8 | 5.5 | 15 |
| 11 | 10 | 4.4 | 6.2 | 9 |
| 12 | 16 | 5.6 | 8 | 23 |
| 13 | 16 | 5.6 | 8 | 10 |
| 14 | 16 | 5.3 | 7.1 | 20 |
| 15 | 25 | 7.5 | 11.1 | 25 |
| 16 | 25 | 7.5 | 11.1 | 11 |
| 17 | 25 | 7 | 9 | 25 |
| 18 | 25 | 6.8 | 8.8 | 32 |
| 19 | 35 | 9 | 12.6 | 27 |
| 20 | 35 | 9 | 12.6 | 12 |
| 21 | 35 | 8 | 10 | 30 |
| 22 | 35 | 8.2 | 10.6 | 36 |
| 23 | 50 | 9.2 | 11.2 | 35 |
| 24 | 50 | 9.2 | 12.4 | 40 |
| 25 | 70 | 12 | 16 | 42 |
| 26 | 70 | 12 | 16 | 18 |
| 27 | 70 | 11.5 | 13.8 | 40 |
| 28 | 70 | 11.2 | 14.7 | 50 |
| 29 | 70 | 11.2 | 14.7 | 40 |
| 30 | 95 | 12.8 | 15.6 | 45 |
Los conectores y empalmes en línea son componentes eléctricos especializados que se utilizan para unir o conectar dos o más conductores eléctricos en línea recta. Estos conectores y empalmes proporcionan una conexión segura y aislada, lo que garantiza una continuidad eléctrica fiable y reduce el riesgo de fallos o peligros eléctricos.
Las principales características y usos de los conectores y empalmes en línea incluyen:
- Diseño: Los conectores y empalmes en línea están diseñados para alojar múltiples conductores en una sola conexión, lo que permite la unión de cables en una configuración en línea recta.
- Material: Suelen estar fabricados con materiales de buena conductividad eléctrica, como cobre o aluminio, para garantizar conexiones de baja resistencia.
- Aislamiento: Muchos conectores y empalmes en línea vienen con cubiertas o fundas aislantes fabricadas con materiales como PVC o nailon para proporcionar aislamiento eléctrico y proteger la conexión de la humedad, el polvo y los daños físicos.
- Tipos: Los conectores y empalmes en línea se presentan en varios tipos, como empalmes a tope, conectores de cable en línea y conectores en línea aislados, para adaptarse a diferentes aplicaciones y tamaños de cable.
- Terminación: Se fijan a los conductores mediante métodos de engaste, soldadura o compresión, según el tipo de conector y la aplicación.
- Aplicaciones: Los conectores y empalmes en línea se utilizan en una amplia gama de sistemas eléctricos, incluyendo el cableado automotriz, las instalaciones eléctricas domésticas, el cableado industrial y los circuitos de control.
- Fácil instalación: Los conectores y empalmes en línea ofrecen una solución práctica y fácil de instalar para unir varios conductores, eliminando la necesidad de realizar torsiones y encintados complicados.
- Seguridad eléctrica: Los conectores y empalmes en línea correctamente instalados mantienen la seguridad eléctrica al proporcionar conexiones seguras y evitar el contacto accidental con conductores con corriente.
- Reutilización: Algunos tipos de conectores y empalmes en línea son reutilizables, lo que permite desconectarlos y volver a conectarlos cuando sea necesario.
Los conectores y empalmes en línea son componentes valiosos en proyectos de cableado e instalación eléctrica, donde se requiere unir múltiples conductores de manera ordenada y organizada. Proporcionan una solución más organizada y confiable en comparación con los métodos tradicionales como el uso de conectores de cable y el trenzado.
Al utilizar conectores y empalmes en línea, es fundamental seleccionar el tipo y tamaño de conector adecuados según el calibre del cable y los requisitos de la aplicación. Las técnicas de instalación correctas, como el engaste o la compresión, son cruciales para lograr conexiones seguras y duraderas.
