Cosses et Bornes en Aluminium
Cosses et Bornes en Aluminium
| CÂBLES EN ALUMINIUM À SERTIR | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ZONE MM2 | DIMENSIONS (MM2) | |||||||||
| E | UN | C | D | F | B | K | H | G | J | |
| 2.5 | 3.2 | 2 | 5.5 | 6.6 | 3.5 | 7 | 3 | 4 | 4 | 18 |
| 2.5 | 3.7 | 2.6 | 5.5 | 7 | 2.9 | 7 | 3 | 4 | 4 | 18 |
| 4 | 4.2 | 2.9 | 5.5 | 7.2 | 2.6 | 7 | 3 | 4 | 4 | 18 |
| 4 | 5.2 | 2.9 | 5.5 | 12 | 1.2 | 7 | 4 | 7 | 6 | 24 |
| 6 | 5.2 | 3.5 | 5.5 | 7,5 | 2 | 7 | 4 | 7 | 6 | 24 |
| 6 | 6.5 | 3.5 | 5.5 | 12 | 1.1 | 7 | 4 | 7 | 6 | 24 |
| 10 | 4.2 | 3.8 | 6.2 | 8.4 | 2.4 | 7 | 4 | 9 | 8 | 28 |
| 10 | 6.4 | 4.4 | 7.2 | 9.7 | 2.8 | 9 | 4 | 9 | 8 | 30 |
| 10 | 8.2 | 4.4 | 7.2 | 15 | 1.8 | 9 | 4 | 9 | 8 | 30 |
| 16 | 6.4 | 5.4 | 8.3 | 11.4 | 2.9 | 13 | 4 | 11 | 9 | 37 |
| 16 | 8.2 | 5.4 | 8.3 | 11.4 | 2.9 | 13 | 4 | 11 | 9 | 37 |
| 16 | 10.2 | 5.4 | 8.3 | 18 | 1.8 | 13 | 4 | 11 | 9 | 37 |
| 25 | 6.4 | 7 | 9.7 | 13.7 | 2.7 | 16 | 7 | 12 | 9 | 44 |
| 25 | 8.2 | 7 | 9.7 | 13.7 | 2.7 | 16 | 7 | 12 | 9 | 44 |
| 25 | 10.2 | 7 | 9.7 | 20 | 1.7 | 16 | 7 | 11 | 10 | 44 |
| 25 | 12.7 | 7 | 9.7 | 20 | 1.7 | 16 | 7 | 11 | 10 | 44 |
| 35 | 6.4 | 8 | 10.8 | 15.4 | 2.8 | 18 | 7 | 11 | 11 | 47 |
| 35 | 8.2 | 8 | 10.8 | 15.4 | 2.8 | 18 | 7 | 11 | 11 | 47 |
| 35 | 10.2 | 8 | 10.8 | 20 | 2.1 | 18 | 7 | 11 | 11 | 47 |
| 50 | 8.2 | 9.3 | 13 | 18.3 | 3.7 | 22 | 8 | 13 | 11 | 54 |
| 50 | 10.2 | 9.3 | 13 | 23 | 2.8 | 22 | 8 | 13 | 11 | 54 |
| 50 | 12.7 | 9.3 | 13 | 23 | 2.8 | 22 | 8 | 12 | 12 | 54 |
| 70 | 8.2 | 11.6 | 16 | 22.6 | 4.4 | 26 | 8 | 13 | 13 | 60 |
| 70 | 10.2 | 11.6 | 16 | 22.6 | 4.4 | 26 | 8 | 13 | 13 | 60 |
| 70 | 12.7 | 11.6 | 16 | 22.6 | 4.4 | 26 | 8 | 13 | 13 | 60 |
| 95 | 10.2 | 12.9 | 17.1 | 24,5 | 4.2 | 28 | 8 | 14 | 14 | 64 |
| 95 | 12.7 | 12.9 | 17.1 | 24,5 | 4.2 | 28 | 8 | 14 | 14 | 64 |
| 95 | 16.2 | 12.9 | 17.1 | 24,5 | 4.2 | 28 | 8 | 14 | 14 | 64 |
| 120 | 10.2 | 15 | 19 | 28.2 | 4.6 | 32 | 11 | 15 | 15 | 73 |
| 120 | 12.7 | 15 | 19 | 28.2 | 4.6 | 32 | 11 | 15 | 15 | 73 |
| 120 | 16.2 | 15 | 19 | 28.2 | 4.6 | 32 | 11 | 15 | 15 | 73 |
| 150 | 10.2 | 16,5 | 21,5 | 30,9 | 5 | 34 | 11 | 17 | 17 | 79 |
| 150 | 12.7 | 16,5 | 21,5 | 30,9 | 5 | 34 | 11 | 17 | 17 | 79 |
| 150 | 16.2 | 16,5 | 21,5 | 30,9 | 5 | 34 | 11 | 17 | 17 | 79 |
| 185 | 10.2 | 18.6 | 24 | 34.6 | 5.5 | 36 | 12 | 18 | 18 | 84 |
| 185 | 12.7 | 18.6 | 24 | 34.6 | 5.5 | 36 | 12 | 18 | 18 | 84 |
| 185 | 16.2 | 18.6 | 24 | 34.6 | 5.5 | 36 | 12 | 18 | 18 | 84 |
| 225 | 12.7 | 21 | 27 | 39 | 6 | 40 | 14 | 20 | 20 | 94 |
| 240 | 12.7 | 22 | 28 | 40 | 6 | 44 | 14 | 22 | 22 | 102 |
| 240 | 16.2 | 22 | 28 | 40 | 6 | 44 | 14 | 22 | 22 | 102 |
| 300 | 16.2 | 24 | 31 | 45,7 | 7 | 47 | 14 | 27 | 27 | 115 |
| 300 | 20.3 | 24 | 31 | 45,7 | 7 | 47 | 14 | 27 | 27 | 115 |
| 400 | 20.3 | 28 | 36 | 51 | 8 | 56 | 13 | 31 | 30 | 130 |
| 500 | 20.3 | 31 | 41 | 58,7 | 10 | 60 | 15 | 33 | 32 | 140 |
| 625 | 20.3 | 36 | 46 | 66.6 | 10 | 69 | 16 | 35 | 34 | 154 |
| 800 | 39 | 51 | 73,3 | 12 | 77 | 25 | 39 | 39 | 180 | |
| 1000 | 43,5 | 57 | 81,9 | 13,5 | 100 | 30 | 45 | 45 | 220 | |

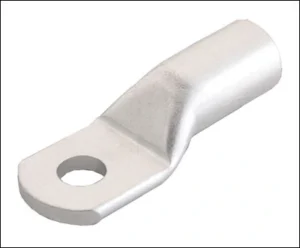

Les cosses de câble en aluminium, également appelées cosses de câble en aluminium, sont des connecteurs spécialisés utilisés pour terminer les câbles en aluminium et réaliser des connexions électriques sécurisées. Fabriquées en aluminium de haute qualité, ces cosses offrent une excellente conductivité électrique et une grande résistance à la corrosion.
Les principales caractéristiques et utilisations des cosses de câble en aluminium sont les suivantes :
- Matériau : Les cosses de câble en aluminium sont fabriquées en aluminium à haute conductivité pour garantir un flux de courant efficace et des performances électriques optimales.
- Dimensionnement des câbles : Ils existent en différentes tailles pour s’adapter aux différents diamètres et sections transversales des câbles en aluminium, permettant ainsi une large gamme d’applications de terminaison de câbles.
- Terminaison : Les cosses de câble en aluminium sont généralement fixées aux extrémités du câble par compression ou sertissage, créant ainsi une connexion électrique fiable et permanente.
- Applications : Les cosses de câble en aluminium sont utilisées dans divers systèmes électriques, notamment la distribution d’énergie, les tableaux électriques, les transformateurs, les moteurs et autres équipements électriques.
- Résistance à la corrosion : Les cosses en aluminium sont naturellement résistantes à la corrosion, ce qui les rend adaptées aux applications extérieures et marines où l’exposition à l’humidité est un problème.
- Capacité de courant élevée : L’aluminium possède une bonne conductivité électrique, ce qui lui permet de supporter un courant élevé et le rend adapté à la distribution d’énergie et aux applications exigeantes.
- Légèreté : Les cosses de câble en aluminium sont plus légères que les cosses en cuivre, ce qui les rend plus faciles à manipuler et à installer.
- Rentable : L’aluminium est généralement moins cher que le cuivre, ce qui fait des cosses de câble en aluminium une option rentable pour certaines applications.
Les cosses de câble en aluminium sont couramment utilisées dans les systèmes électriques et de puissance, notamment lorsque les conducteurs en aluminium sont privilégiés pour des raisons de coût ou de poids. Il est toutefois important de noter que l’utilisation de conducteurs et de cosses en aluminium peut nécessiter des précautions particulières en raison des différences de propriétés entre l’aluminium et le cuivre.
Le choix et la pose corrects des cosses de câble en aluminium sont essentiels pour garantir la sécurité et les performances électriques. Il est primordial d’utiliser la cosse de la bonne taille et d’employer des techniques de sertissage ou de compression appropriées pour obtenir des connexions fiables et durables.
Lors de l’utilisation de cosses de câble en aluminium, il est important de tenir compte des problèmes potentiels liés à la corrosion galvanique en cas de connexion à des métaux différents ou dans des environnements difficiles. Dans certains cas, il peut être nécessaire d’utiliser des composés anticorrosion ou des mesures de protection afin d’atténuer les risques associés à l’utilisation de cosses en aluminium dans des applications spécifiques.
