Cosses en Cuivre Pré-Isolées
Cosses en Cuivre Pré-Isolées

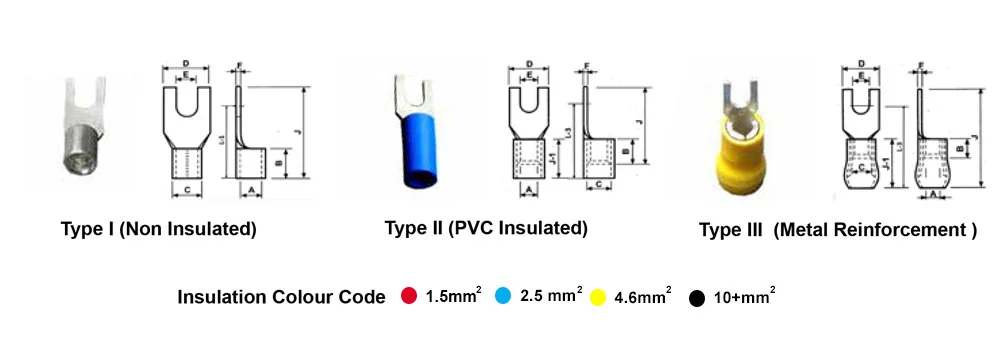

| Bornes en cuivre pré-isolées | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Numéro de série | Surface mm2 | Dimensions en mm | |||||||||
| ØE | ØA | ØC | D | F | B | J | L-1 | J-1 | L-3 | ||
| 1 | 1.5 | 5.1 | 1.6 | 3.2 | 8 | 0,8 | 5 | 21 | 17 | 10 | 22 |
| 2 | 1.5 | 3.5 | 1.6 | 3.2 | 6.8 | 0,8 | 4 | 13 | 8.8 | 10 | 14.8 |
| 3 | 1.5 | 3 | 2 | 2.8 | 6.2 | 0,4 | 5 | 13 | 10,5 | 10 | 15,5 |
| 4 | 2.5 | 3.5 | 2.3 | 3.9 | 6.5 | 0,8 | 5 | 15 | 11.8 | 10 | 16.6 |
| 5 | 2.5 | 5 | 26 | 4.6 | 10.6 | 1 | 6 | 21 | 12.4 | 10 | 16.2 |
| 6 | 4-6 | 3.1 | 3.5 | 5.5 | 6 | 1 | 6 | 15 | 11,5 | 14 | 19,5 |
| 7 | 4-6 | 3.5 | 3,58 | 5.5 | 6 | 1 | 6 | 15 | 11 | 14 | 19 |
| 8 | 10 | 6.5 | 4.5 | 6.9 | 16 | 1.2 | 8 | 27 | 19 | 16 | 27 |
| 9 | 10 | 8.2 | 4.5 | 6.9 | 16 | 1.2 | 8 | 27 | 19 | 16 | 27 |
Les cosses en cuivre pré-isolées, également appelées cosses ou connecteurs en cuivre pré-isolés, sont des connecteurs électriques spécialisés conçus pour le raccordement de câbles en cuivre et assurent une connexion électrique isolée et sécurisée. Ces cosses sont dotées d’une gaine ou d’un couvercle isolant intégré qui protège la connexion des agressions extérieures et empêche tout contact accidentel avec les conducteurs sous tension.
Les principales caractéristiques et utilisations des bornes en cuivre pré-isolées sont les suivantes :
- Matériau : Les bornes en cuivre pré-isolées sont fabriquées en cuivre à haute conductivité pour une circulation de courant et des performances électriques optimales.
- Manchon isolant : Les bornes pré-isolées sont dotées d’un manchon isolant fabriqué à partir de matériaux comme le PVC ou le nylon qui assure l’isolation électrique et la protection contre l’humidité, les produits chimiques et les dommages physiques.
- Terminaison : Elles sont généralement utilisées pour terminer les câbles en cuivre et sont fixées par compression ou sertissage, assurant ainsi une connexion électrique fiable et permanente.
- Dimensionnement des câbles : Les bornes en cuivre pré-isolées sont disponibles en différentes tailles pour s’adapter à différents diamètres de câbles, ce qui les rend adaptées à une large gamme d’applications de terminaison de câbles.
- Applications : Ils sont utilisés dans divers systèmes électriques, notamment la distribution d’énergie, les panneaux de commande, les armoires électriques et le câblage des équipements.
- Sécurité électrique : Les bornes en cuivre pré-isolées offrent une couche de sécurité électrique supplémentaire en isolant la connexion, réduisant ainsi le risque de contact accidentel et de risques électriques.
- Avantage : La conception pré-isolée élimine le besoin de matériaux isolants supplémentaires ou de gaines thermorétractables, ce qui permet de gagner du temps et de la main-d’œuvre lors de l’installation.
- Durabilité : Les manchons isolants utilisés dans les bornes en cuivre pré-isolées sont durables et conçus pour résister à diverses conditions environnementales.
Les bornes en cuivre pré-isolées sont particulièrement utiles lorsque les connexions électriques doivent être protégées de l’humidité, de la poussière et autres facteurs environnementaux. L’isolation réduit également les risques de courts-circuits et de défauts électriques dus à un contact accidentel avec des conducteurs sous tension.
