Cosses de câble en cuivre
Cosses de câble en cuivre

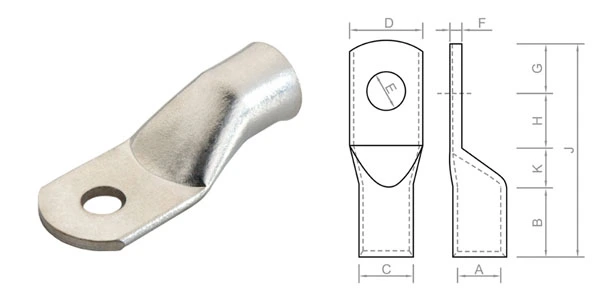

| Fiche dimensionnelle | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ZONE MM2 | DIMENSIONS (MM2) | |||||||||
| #rowspan# | E | UN | C | D | F | B | K | H | G | J |
| 2.5 | 5.2 | 2 | 3.7 | 9 | 1 | 7 | 3 | 5 | 5 | 20 |
| 4 | 6.5 | 3.1 | 4.8 | 11 | 1 | 7 | 3 | 6 | 6 | 22 |
| 6 | 6.5 | 3.8 | 5.5 | 11 | 1 | 9 | 3 | 6 | 6 | 24 |
| 10 | 6.5 | 4.4 | 6.2 | 11 | 1.3 | 9 | 3 | 6 | 6 | 24 |
| 16 | 6.5 | 5.3 | 7.1 | 11 | 1.6 | 12 | 4 | 8 | 6 | 30 |
| 25 | 6.5 | 7 | 9 | 13 | 2 | 12 | 5 | 12 | 8 | 37 |
| 35 | 6.5 | 8 | 10 | 15 | 2 | 12 | 5 | 12 | 8 | 37 |
| 35 | 8.2 | 8 | 10 | 15 | 2 | 12 | 5 | 12 | 8 | 37 |
| 50 | 6.5 | 9.2 | 11.2 | 16 | 2 | 16 | 8 | 12 | 9 | 45 |
| 50 | 8.2 | 9.2 | 11.2 | 16 | 2 | 16 | 8 | 12 | 9 | 45 |
| 50 | 10.2 | 9.2 | 11.2 | 16 | 2 | 16 | 8 | 12 | 9 | 45 |
| 70 | 8.2 | 11.6 | 13.8 | 20 | 2.3 | 18 | 10 | 15 | 13 | 56 |
| 70 | 10.2 | 11.6 | 13.8 | 20 | 2.3 | 18 | 10 | 15 | 13 | 56 |
| 70 | 12.7 | 11.6 | 13.8 | 20 | 2.3 | 18 | 10 | 15 | 13 | 56 |
| 95 | 10.2 | 12.8 | 15.6 | 23 | 2.8 | 20 | 10 | 15 | 13 | 58 |
| 95 | 12.7 | 12.8 | 15.6 | 23 | 2.8 | 20 | 10 | 15 | 13 | 58 |
| 120 | 10.2 | 14.8 | 17.8 | 26 | 3 | 22 | 10 | 16 | 14 | 62 |
| 120 | 12.7 | 14.8 | 17.8 | 26 | 3 | 22 | 10 | 16 | 14 | 62 |
| 120 | 16.2 | 14.8 | 17.8 | 26 | 3 | 22 | 10 | 16 | 14 | 62 |
| 150 | 10.2 | 16 | 19.6 | 28 | 3.6 | 26 | 11 | 18 | 15 | 70 |
| 150 | 12.7 | 16 | 19.6 | 28 | 3.6 | 26 | 11 | 18 | 15 | 70 |
| 150 | 16.2 | 16 | 19.6 | 28 | 3.6 | 26 | 11 | 18 | 15 | 70 |
| 185 | 12.7 | 18 | 22 | 32 | 4 | 28 | 13 | 21 | 21 | 83 |
| 185 | 16.2 | 18 | 22 | 32 | 4 | 28 | 13 | 21 | 21 | 83 |
| 225 | 16.2 | 20 | 24 | 35 | 4 | 32 | 15 | 24 | 24 | 95 |
| 240 | 16.2 | 22 | 26 | 38 | 4 | 34 | 15 | 24 | 24 | 97 |
| 240 | 20.3 | 22 | 26 | 38 | 4 | 34 | 15 | 24 | 24 | 97 |
| 300 | 16.2 | 24 | 28.7 | 42 | 4.7 | 36 | 16 | 25 | 25 | 103 |
| 300 | 20.3 | 24 | 28.7 | 42 | 4.7 | 36 | 16 | 25 | 25 | 103 |
| 400 | 20.3 | 28 | 33.2 | 49 | 5.2 | 44 | 18 | 27 | 27 | 116 |
| 500 | 20.3 | 30 | 36 | 53 | 6 | 48 | 18 | 27 | 27 | 120 |
| 630 | 20.3 | 35 | 41,5 | 61 | 6.5 | 53 | 20 | 33 | 31 | 137 |
| 800 | 39 | 46.3 | 67 | 7.3 | 68 | 25 | 38 | 37 | 165 | |
| 1000 | 43 | 53,8 | 76 | 10.8 | 90 | 30 | 45 | 45 | 210 | |
Les cosses à sertir pour câbles en cuivre, souvent appelées simplement cosses à sertir, sont des connecteurs spécialisés utilisés pour terminer les câbles en cuivre et établir des connexions électriques fiables. Ces cosses sont généralement fabriquées en cuivre à haute conductivité, ce qui leur confère d’excellentes performances électriques et une conductivité optimale.
Les principales caractéristiques et utilisations des cosses de câble en cuivre sont les suivantes :
- Matériau : Les cosses de câble en cuivre sont fabriquées à partir de cuivre de haute qualité et à haute conductivité afin de garantir des connexions à faible résistance et un flux de courant efficace.
- Dimension des câbles : Ils existent en différentes tailles pour s’adapter aux différents diamètres et sections de câbles, permettant ainsi une large gamme d’applications de terminaison de câbles.
- Terminaison : Les cosses de câble en cuivre sont généralement fixées aux extrémités du câble par compression ou sertissage, ce qui crée une connexion électrique fiable et permanente.
- Applications : Les cosses de câble en cuivre sont utilisées dans divers systèmes électriques, notamment la distribution d’énergie, les tableaux électriques, les transformateurs, les moteurs, les générateurs et autres équipements électriques.
- Types : Les cosses de câble en cuivre se déclinent en différents types, tels que les cosses à anneau, les cosses à fourche, les cosses à broche et les cosses à épissure bout à bout, afin de répondre aux différents besoins de terminaison.
- Sécurité électrique : Des cosses de câble en cuivre correctement installées contribuent à la sécurité et à la fiabilité des installations électriques en assurant des connexions sécurisées et en minimisant le risque de connexions desserrées ou de défauts électriques.
- Résistance à la corrosion : Le cuivre est naturellement résistant à la corrosion, ce qui rend les cosses de câble en cuivre adaptées aux applications intérieures et extérieures.
- Capacité de courant élevée : La conductivité élevée du cuivre permet une capacité de transport de courant élevée, ce qui le rend adapté à la distribution d’énergie et aux applications exigeantes.
Les cosses de câble en cuivre sont largement utilisées dans les systèmes électriques et de puissance en raison de leur conductivité électrique supérieure, de leurs excellentes performances dans les applications à courant élevé et de leur résistance à la corrosion. Elles sont particulièrement courantes dans les applications où des connexions sécurisées et un transfert de puissance efficace sont essentiels.
