Terminais de cabos de alumínio
Terminais de cabos de alumínio
| TERMINAIS DE ALUMÍNIO PARA CRIMPAR | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ÁREA MM2 | DIMENSÕES (MM2) | |||||||||
| E | UM | C | D | F | B | K | H | G | J | |
| 2,5 | 3.2 | 2 | 5,5 | 6.6 | 3,5 | 7 | 3 | 4 | 4 | 18 |
| 2,5 | 3.7 | 2.6 | 5,5 | 7 | 2.9 | 7 | 3 | 4 | 4 | 18 |
| 4 | 4.2 | 2.9 | 5,5 | 7.2 | 2.6 | 7 | 3 | 4 | 4 | 18 |
| 4 | 5.2 | 2.9 | 5,5 | 12 | 1.2 | 7 | 4 | 7 | 6 | 24 |
| 6 | 5.2 | 3,5 | 5,5 | 7,5 | 2 | 7 | 4 | 7 | 6 | 24 |
| 6 | 6,5 | 3,5 | 5,5 | 12 | 1.1 | 7 | 4 | 7 | 6 | 24 |
| 10 | 4.2 | 3,8 | 6.2 | 8.4 | 2.4 | 7 | 4 | 9 | 8 | 28 |
| 10 | 6.4 | 4.4 | 7.2 | 9,7 | 2.8 | 9 | 4 | 9 | 8 | 30 |
| 10 | 8.2 | 4.4 | 7.2 | 15 | 1.8 | 9 | 4 | 9 | 8 | 30 |
| 16 | 6.4 | 5.4 | 8.3 | 11.4 | 2.9 | 13 | 4 | 11 | 9 | 37 |
| 16 | 8.2 | 5.4 | 8.3 | 11.4 | 2.9 | 13 | 4 | 11 | 9 | 37 |
| 16 | 10.2 | 5.4 | 8.3 | 18 | 1.8 | 13 | 4 | 11 | 9 | 37 |
| 25 | 6.4 | 7 | 9,7 | 13.7 | 2.7 | 16 | 7 | 12 | 9 | 44 |
| 25 | 8.2 | 7 | 9,7 | 13.7 | 2.7 | 16 | 7 | 12 | 9 | 44 |
| 25 | 10.2 | 7 | 9,7 | 20 | 1.7 | 16 | 7 | 11 | 10 | 44 |
| 25 | 12.7 | 7 | 9,7 | 20 | 1.7 | 16 | 7 | 11 | 10 | 44 |
| 35 | 6.4 | 8 | 10.8 | 15,4 | 2.8 | 18 | 7 | 11 | 11 | 47 |
| 35 | 8.2 | 8 | 10.8 | 15,4 | 2.8 | 18 | 7 | 11 | 11 | 47 |
| 35 | 10.2 | 8 | 10.8 | 20 | 2.1 | 18 | 7 | 11 | 11 | 47 |
| 50 | 8.2 | 9.3 | 13 | 18.3 | 3.7 | 22 | 8 | 13 | 11 | 54 |
| 50 | 10.2 | 9.3 | 13 | 23 | 2.8 | 22 | 8 | 13 | 11 | 54 |
| 50 | 12.7 | 9.3 | 13 | 23 | 2.8 | 22 | 8 | 12 | 12 | 54 |
| 70 | 8.2 | 11.6 | 16 | 22,6 | 4.4 | 26 | 8 | 13 | 13 | 60 |
| 70 | 10.2 | 11.6 | 16 | 22,6 | 4.4 | 26 | 8 | 13 | 13 | 60 |
| 70 | 12.7 | 11.6 | 16 | 22,6 | 4.4 | 26 | 8 | 13 | 13 | 60 |
| 95 | 10.2 | 12,9 | 17.1 | 24,5 | 4.2 | 28 | 8 | 14 | 14 | 64 |
| 95 | 12.7 | 12,9 | 17.1 | 24,5 | 4.2 | 28 | 8 | 14 | 14 | 64 |
| 95 | 16.2 | 12,9 | 17.1 | 24,5 | 4.2 | 28 | 8 | 14 | 14 | 64 |
| 120 | 10.2 | 15 | 19 | 28.2 | 4.6 | 32 | 11 | 15 | 15 | 73 |
| 120 | 12.7 | 15 | 19 | 28.2 | 4.6 | 32 | 11 | 15 | 15 | 73 |
| 120 | 16.2 | 15 | 19 | 28.2 | 4.6 | 32 | 11 | 15 | 15 | 73 |
| 150 | 10.2 | 16,5 | 21,5 | 30,9 | 5 | 34 | 11 | 17 | 17 | 79 |
| 150 | 12.7 | 16,5 | 21,5 | 30,9 | 5 | 34 | 11 | 17 | 17 | 79 |
| 150 | 16.2 | 16,5 | 21,5 | 30,9 | 5 | 34 | 11 | 17 | 17 | 79 |
| 185 | 10.2 | 18,6 | 24 | 34,6 | 5,5 | 36 | 12 | 18 | 18 | 84 |
| 185 | 12.7 | 18,6 | 24 | 34,6 | 5,5 | 36 | 12 | 18 | 18 | 84 |
| 185 | 16.2 | 18,6 | 24 | 34,6 | 5,5 | 36 | 12 | 18 | 18 | 84 |
| 225 | 12.7 | 21 | 27 | 39 | 6 | 40 | 14 | 20 | 20 | 94 |
| 240 | 12.7 | 22 | 28 | 40 | 6 | 44 | 14 | 22 | 22 | 102 |
| 240 | 16.2 | 22 | 28 | 40 | 6 | 44 | 14 | 22 | 22 | 102 |
| 300 | 16.2 | 24 | 31 | 45,7 | 7 | 47 | 14 | 27 | 27 | 115 |
| 300 | 20.3 | 24 | 31 | 45,7 | 7 | 47 | 14 | 27 | 27 | 115 |
| 400 | 20.3 | 28 | 36 | 51 | 8 | 56 | 13 | 31 | 30 | 130 |
| 500 | 20.3 | 31 | 41 | 58,7 | 10 | 60 | 15 | 33 | 32 | 140 |
| 625 | 20.3 | 36 | 46 | 66,6 | 10 | 69 | 16 | 35 | 34 | 154 |
| 800 | 39 | 51 | 73,3 | 12 | 77 | 25 | 39 | 39 | 180 | |
| 1000 | 43,5 | 57 | 81,9 | 13,5 | 100 | 30 | 45 | 45 | 220 | |

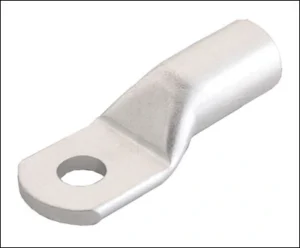

Os terminais de alumínio para cabos, também conhecidos como conectores de alumínio para cabos, são conectores especializados usados para terminar cabos de alumínio e criar conexões elétricas seguras. Esses terminais são feitos de alumínio de alta qualidade, o que proporciona boa condutividade elétrica e resistência à corrosão.
As principais características e utilizações dos terminais de cabos de alumínio incluem:
- Material: Os terminais de cabo de alumínio são feitos de alumínio de alta condutividade para garantir um fluxo de corrente eficiente e um bom desempenho elétrico.
- Tamanhos dos cabos: Estão disponíveis em vários tamanhos para acomodar diferentes diâmetros e áreas de seção transversal de cabos de alumínio, permitindo uma ampla gama de aplicações de terminação de cabos.
- Terminação: Os terminais de alumínio para cabos são normalmente fixados às extremidades dos cabos por meio de compressão ou crimpagem, criando uma conexão elétrica confiável e permanente.
- Aplicações: Os terminais de cabos de alumínio são utilizados em diversos sistemas elétricos, incluindo distribuição de energia, painéis elétricos, transformadores, motores e outros equipamentos elétricos.
- Resistência à corrosão: Os terminais de alumínio são naturalmente resistentes à corrosão, tornando-os adequados para aplicações externas e marítimas onde a exposição à umidade é uma preocupação.
- Alta capacidade de corrente: O alumínio possui boa condutividade elétrica, permitindo alta capacidade de condução de corrente, o que o torna adequado para distribuição de energia e aplicações de alta exigência.
- Leveza: Os terminais de cabos de alumínio são mais leves em comparação com os terminais de cobre, o que os torna mais fáceis de manusear e instalar.
- Custo-benefício: O alumínio geralmente é menos caro que o cobre, tornando os terminais de cabos de alumínio uma opção economicamente viável para determinadas aplicações.
Terminais de cabos de alumínio são comumente usados em sistemas elétricos e de energia, especialmente em áreas onde condutores de alumínio são preferidos devido a considerações de custo ou limitações de peso. No entanto, é importante observar que o uso de condutores e terminais de alumínio pode exigir considerações específicas devido às diferenças nas propriedades entre o alumínio e o cobre.
A seleção e instalação corretas de terminais de cabos de alumínio são cruciais para garantir a segurança e o desempenho elétrico. É essencial usar o tamanho de terminal correto e empregar técnicas adequadas de crimpagem ou compressão para obter conexões confiáveis e duradouras.
Ao utilizar terminais de cabos de alumínio, é importante estar ciente dos potenciais problemas relacionados à corrosão galvânica quando conectados a metais diferentes ou em ambientes agressivos. Em certas situações, pode ser necessário utilizar compostos anticorrosivos ou medidas de proteção para mitigar quaisquer riscos associados ao uso de terminais de alumínio em aplicações específicas.
