Terminais de cabos de cobre
Terminais de cabos de cobre

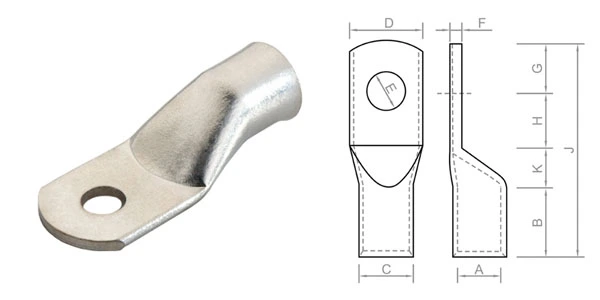

| Folha de dimensões | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ÁREA MM2 | DIMENSÕES (MM2) | |||||||||
| #rowspan# | E | UM | C | D | F | B | K | H | G | J |
| 2,5 | 5.2 | 2 | 3.7 | 9 | 1 | 7 | 3 | 5 | 5 | 20 |
| 4 | 6,5 | 3.1 | 4,8 | 11 | 1 | 7 | 3 | 6 | 6 | 22 |
| 6 | 6,5 | 3,8 | 5,5 | 11 | 1 | 9 | 3 | 6 | 6 | 24 |
| 10 | 6,5 | 4.4 | 6.2 | 11 | 1.3 | 9 | 3 | 6 | 6 | 24 |
| 16 | 6,5 | 5.3 | 7.1 | 11 | 1.6 | 12 | 4 | 8 | 6 | 30 |
| 25 | 6,5 | 7 | 9 | 13 | 2 | 12 | 5 | 12 | 8 | 37 |
| 35 | 6,5 | 8 | 10 | 15 | 2 | 12 | 5 | 12 | 8 | 37 |
| 35 | 8.2 | 8 | 10 | 15 | 2 | 12 | 5 | 12 | 8 | 37 |
| 50 | 6,5 | 9.2 | 11.2 | 16 | 2 | 16 | 8 | 12 | 9 | 45 |
| 50 | 8.2 | 9.2 | 11.2 | 16 | 2 | 16 | 8 | 12 | 9 | 45 |
| 50 | 10.2 | 9.2 | 11.2 | 16 | 2 | 16 | 8 | 12 | 9 | 45 |
| 70 | 8.2 | 11.6 | 13.8 | 20 | 2.3 | 18 | 10 | 15 | 13 | 56 |
| 70 | 10.2 | 11.6 | 13.8 | 20 | 2.3 | 18 | 10 | 15 | 13 | 56 |
| 70 | 12.7 | 11.6 | 13.8 | 20 | 2.3 | 18 | 10 | 15 | 13 | 56 |
| 95 | 10.2 | 12,8 | 15,6 | 23 | 2.8 | 20 | 10 | 15 | 13 | 58 |
| 95 | 12.7 | 12,8 | 15,6 | 23 | 2.8 | 20 | 10 | 15 | 13 | 58 |
| 120 | 10.2 | 14,8 | 17,8 | 26 | 3 | 22 | 10 | 16 | 14 | 62 |
| 120 | 12.7 | 14,8 | 17,8 | 26 | 3 | 22 | 10 | 16 | 14 | 62 |
| 120 | 16.2 | 14,8 | 17,8 | 26 | 3 | 22 | 10 | 16 | 14 | 62 |
| 150 | 10.2 | 16 | 19,6 | 28 | 3.6 | 26 | 11 | 18 | 15 | 70 |
| 150 | 12.7 | 16 | 19,6 | 28 | 3.6 | 26 | 11 | 18 | 15 | 70 |
| 150 | 16.2 | 16 | 19,6 | 28 | 3.6 | 26 | 11 | 18 | 15 | 70 |
| 185 | 12.7 | 18 | 22 | 32 | 4 | 28 | 13 | 21 | 21 | 83 |
| 185 | 16.2 | 18 | 22 | 32 | 4 | 28 | 13 | 21 | 21 | 83 |
| 225 | 16.2 | 20 | 24 | 35 | 4 | 32 | 15 | 24 | 24 | 95 |
| 240 | 16.2 | 22 | 26 | 38 | 4 | 34 | 15 | 24 | 24 | 97 |
| 240 | 20.3 | 22 | 26 | 38 | 4 | 34 | 15 | 24 | 24 | 97 |
| 300 | 16.2 | 24 | 28,7 | 42 | 4,7 | 36 | 16 | 25 | 25 | 103 |
| 300 | 20.3 | 24 | 28,7 | 42 | 4,7 | 36 | 16 | 25 | 25 | 103 |
| 400 | 20.3 | 28 | 33.2 | 49 | 5.2 | 44 | 18 | 27 | 27 | 116 |
| 500 | 20.3 | 30 | 36 | 53 | 6 | 48 | 18 | 27 | 27 | 120 |
| 630 | 20.3 | 35 | 41,5 | 61 | 6,5 | 53 | 20 | 33 | 31 | 137 |
| 800 | 39 | 46,3 | 67 | 7.3 | 68 | 25 | 38 | 37 | 165 | |
| 1000 | 43 | 53,8 | 76 | 10.8 | 90 | 30 | 45 | 45 | 210 | |
Os terminais de cobre, também conhecidos simplesmente como terminais de cobre para cabos, são conectores especializados usados para terminar cabos de cobre e estabelecer conexões elétricas seguras. Esses terminais são geralmente feitos de cobre de alta condutividade, o que proporciona excelente desempenho e condutividade elétrica.
As principais características e utilizações dos terminais de cabos de cobre incluem:
- Material: Os terminais de cabos de cobre são feitos de cobre de alta qualidade e alta condutividade para garantir conexões de baixa resistência e fluxo de corrente eficiente.
- Tamanho do cabo: Estão disponíveis em vários tamanhos para acomodar diferentes diâmetros de cabo e áreas de seção transversal, permitindo uma ampla gama de aplicações de terminação de cabos.
- Terminação: Os terminais de cobre são normalmente fixados às extremidades dos cabos por meio de compressão ou crimpagem, o que cria uma conexão elétrica confiável e permanente.
- Aplicações: Os terminais de cabos de cobre são utilizados em diversos sistemas elétricos, incluindo distribuição de energia, painéis elétricos, transformadores, motores, geradores e outros equipamentos elétricos.
- Tipos: Os terminais de cabos de cobre vêm em vários tipos, como terminais de anel, terminais de pá, terminais de pino e terminais de emenda de topo, para atender a diferentes necessidades de terminação.
- Segurança elétrica: Terminais de cabos de cobre instalados corretamente contribuem para a segurança e confiabilidade das instalações elétricas, proporcionando conexões seguras e minimizando o risco de conexões soltas ou falhas elétricas.
- Resistência à corrosão: O cobre é naturalmente resistente à corrosão, tornando os terminais de cabos de cobre adequados tanto para aplicações internas quanto externas.
- Alta capacidade de corrente: A alta condutividade do cobre permite uma alta capacidade de condução de corrente, tornando-o adequado para distribuição de energia e aplicações de alta potência.
Os terminais de cobre para cabos são amplamente utilizados em sistemas elétricos e de energia devido à sua condutividade elétrica superior, excelente desempenho em aplicações de alta corrente e resistência à corrosão. São particularmente comuns em aplicações onde conexões seguras e transferência de energia eficiente são essenciais.
