Terminales de cobre preaislados
Terminales de cobre preaislados

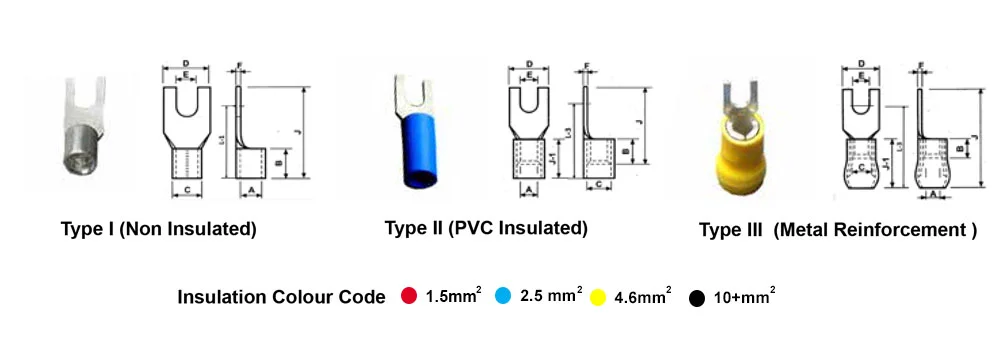

| Pre-Insulated Copper Terminals | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Serial No | Area mm2 | Dimensions in mm | |||||||||
| ØE | ØA | ØC | D | F | B | J | L-1 | J-1 | L-3 | ||
| 1 | 1.5 | 5.1 | 1.6 | 3.2 | 8 | 0.8 | 5 | 21 | 17 | 10 | 22 |
| 2 | 1.5 | 3.5 | 1.6 | 3.2 | 6.8 | 0.8 | 4 | 13 | 8.8 | 10 | 14.8 |
| 3 | 1.5 | 3 | 2 | 2.8 | 6.2 | 0.4 | 5 | 13 | 10.5 | 10 | 15.5 |
| 4 | 2.5 | 3.5 | 2.3 | 3.9 | 6.5 | 0.8 | 5 | 15 | 11.8 | 10 | 16.6 |
| 5 | 2.5 | 5 | 26 | 4.6 | 10.6 | 1 | 6 | 21 | 12.4 | 10 | 16.2 |
| 6 | 4-6 | 3.1 | 3.5 | 5.5 | 6 | 1 | 6 | 15 | 11.5 | 14 | 19.5 |
| 7 | 4-6 | 3.5 | 3.58 | 5.5 | 6 | 1 | 6 | 15 | 11 | 14 | 19 |
| 8 | 10 | 6.5 | 4.5 | 6.9 | 16 | 1.2 | 8 | 27 | 19 | 16 | 27 |
| 9 | 10 | 8.2 | 4.5 | 6.9 | 16 | 1.2 | 8 | 27 | 19 | 16 | 27 |
Pre-insulated Copper terminals, also known as pre-insulated Copper lugs or pre-insulated Copper connectors, are specialized electrical connectors designed to terminate Copper cables and provide an insulated and secure electrical connection. These terminals come with an integrated insulating sleeve or cover, which helps protect the connection from environmental factors and prevents accidental contact with live conductors.
Key features and uses of pre-insulated Copper terminals include:
- Material: Pre-insulated Copper terminals are made from high-conductivity Copper for efficient current flow and electrical performance.
- Insulating Sleeve: The pre-insulated terminals have an insulating sleeve made from materials like PVC or nylon that provides electrical insulation and protection from moisture, chemicals, and physical damage.
- Termination: They are typically used to terminate Copper cables and are attached using compression or crimping methods, ensuring a reliable and permanent electrical connection.
- Cable Size: Pre-insulated Copper terminals come in various sizes to accommodate different cable diameters, making them adecuado para a wide range of cable termination applications.
- Aplicaciones: They are used in various electrical systems, including distribución de energía eléctrica, control panels, electrical cabinets, and equipment wiring.
- Electrical Safety: Pre-insulated Copper terminals provide an added layer of electrical safety by insulating the connection, reducing the risk of accidental contact and electrical hazards.
- Convenience: The pre-insulated design eliminates the need for additional insulating materials or heat shrink tubing, saving installation time and labour.
- Durability: The insulating sleeves used in pre-insulated Copper terminals are durable and designed to withstand various environmental conditions.
Pre-insulated Copper terminals are particularly useful in scenarios where conexiones eléctricas need to be protected from moisture, dust, and other environmental factors. The insulation also reduces the risk of short circuits and electrical faults caused by accidental contact with live conductors.
| Terminales de cobre preaislados | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Número de serie | Área mm2 | Dimensiones en mm | |||||||||
| ØE | ØA | JEFE | D | F | B | J | L-1 | J-1 | L-3 | ||
| 1 | 1.5 | 5.1 | 1.6 | 3.2 | 8 | 0,8 | 5 | 21 | 17 | 10 | 22 |
| 2 | 1.5 | 3.5 | 1.6 | 3.2 | 6.8 | 0,8 | 4 | 13 | 8.8 | 10 | 14.8 |
| 3 | 1.5 | 3 | 2 | 2.8 | 6.2 | 0,4 | 5 | 13 | 10.5 | 10 | 15.5 |
| 4 | 2.5 | 3.5 | 2.3 | 3.9 | 6.5 | 0,8 | 5 | 15 | 11.8 | 10 | 16.6 |
| 5 | 2.5 | 5 | 26 | 4.6 | 10.6 | 1 | 6 | 21 | 12.4 | 10 | 16.2 |
| 6 | 4-6 | 3.1 | 3.5 | 5.5 | 6 | 1 | 6 | 15 | 11.5 | 14 | 19.5 |
| 7 | 4-6 | 3.5 | 3.58 | 5.5 | 6 | 1 | 6 | 15 | 11 | 14 | 19 |
| 8 | 10 | 6.5 | 4.5 | 6.9 | 16 | 1.2 | 8 | 27 | 19 | 16 | 27 |
| 9 | 10 | 8.2 | 4.5 | 6.9 | 16 | 1.2 | 8 | 27 | 19 | 16 | 27 |
Los terminales de cobre preaislados, también conocidos como conectores de cobre preaislados, son conectores eléctricos especializados diseñados para terminar cables de cobre y proporcionar una conexión eléctrica segura y aislada. Estos terminales incluyen una funda o cubierta aislante integrada que protege la conexión de factores ambientales y evita el contacto accidental con conductores con tensión.
Las principales características y usos de los terminales de cobre preaislados incluyen:
- Material: Los terminales de cobre preaislados están fabricados con cobre de alta conductividad para garantizar un flujo de corriente eficiente y un rendimiento eléctrico óptimo.
- Funda aislante: Los terminales preaislados cuentan con una funda aislante fabricada con materiales como PVC o nailon que proporciona aislamiento eléctrico y protección contra la humedad, los productos químicos y los daños físicos.
- Terminación: Se utilizan normalmente para terminar cables de cobre y se fijan mediante métodos de compresión o engaste, lo que garantiza una conexión eléctrica fiable y permanente.
- Tamaño del cable: Los terminales de cobre preaislados están disponibles en varios tamaños para adaptarse a diferentes diámetros de cable, lo que los hace adecuados para una amplia gama de aplicaciones de terminación de cables.
- Aplicaciones: Se utilizan en diversos sistemas eléctricos, incluyendo distribución de energía, paneles de control, armarios eléctricos y cableado de equipos.
- Seguridad eléctrica: Los terminales de cobre preaislados proporcionan una capa adicional de seguridad eléctrica al aislar la conexión, reduciendo el riesgo de contacto accidental y de peligros eléctricos.
- Comodidad: El diseño preaislado elimina la necesidad de materiales aislantes adicionales o tubos termorretráctiles, lo que ahorra tiempo y mano de obra en la instalación.
- Durabilidad: Los manguitos aislantes utilizados en los terminales de cobre preaislados son duraderos y están diseñados para soportar diversas condiciones ambientales.
Los terminales de cobre preaislados son especialmente útiles en situaciones donde las conexiones eléctricas deben protegerse de la humedad, el polvo y otros factores ambientales. El aislamiento también reduce el riesgo de cortocircuitos y fallas eléctricas causadas por el contacto accidental con conductores con corriente.
