Vorisolierte Kupferklemmen
Vorisolierte Kupferklemmen

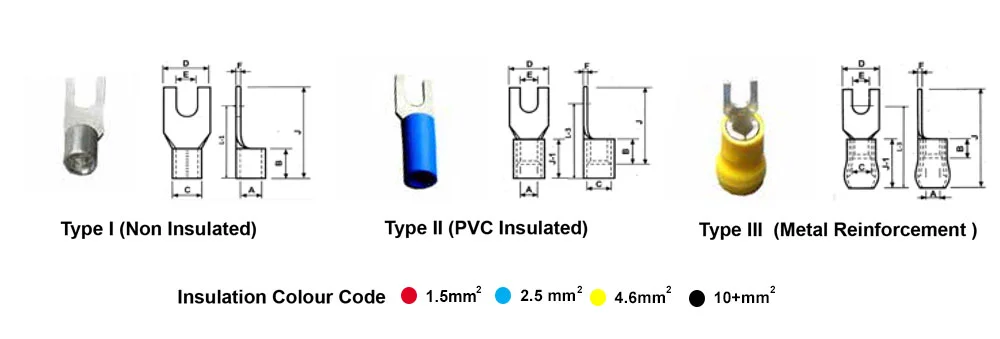

| Vorisolierte Kupferklemmen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Seriennummer | Fläche mm2 | Abmessungen in mm | |||||||||
| ØE | ØA | ØC | D | F | B | J | L-1 | J-1 | L-3 | ||
| 1 | 1,5 | 5.1 | 1.6 | 3.2 | 8 | 0,8 | 5 | 21 | 17 | 10 | 22 |
| 2 | 1,5 | 3,5 | 1.6 | 3.2 | 6.8 | 0,8 | 4 | 13 | 8.8 | 10 | 14.8 |
| 3 | 1,5 | 3 | 2 | 2.8 | 6.2 | 0,4 | 5 | 13 | 10,5 | 10 | 15,5 |
| 4 | 2,5 | 3,5 | 2.3 | 3.9 | 6,5 | 0,8 | 5 | 15 | 11.8 | 10 | 16.6 |
| 5 | 2,5 | 5 | 26 | 4.6 | 10.6 | 1 | 6 | 21 | 12.4 | 10 | 16.2 |
| 6 | 4-6 | 3.1 | 3,5 | 5,5 | 6 | 1 | 6 | 15 | 11,5 | 14 | 19,5 |
| 7 | 4-6 | 3,5 | 3,58 | 5,5 | 6 | 1 | 6 | 15 | 11 | 14 | 19 |
| 8 | 10 | 6,5 | 4,5 | 6.9 | 16 | 1.2 | 8 | 27 | 19 | 16 | 27 |
| 9 | 10 | 8.2 | 4,5 | 6.9 | 16 | 1.2 | 8 | 27 | 19 | 16 | 27 |
Vorisolierte Kupferklemmen, auch bekannt als vorisolierte Kupferkabelschuhe oder vorisolierte Kupferverbinder, sind spezielle elektrische Steckverbinder zum Anschluss von Kupferkabeln und gewährleisten eine isolierte und sichere elektrische Verbindung. Diese Klemmen verfügen über eine integrierte Isolierhülse oder -kappe, die die Verbindung vor Umwelteinflüssen schützt und einen versehentlichen Kontakt mit stromführenden Leitern verhindert.
Zu den wichtigsten Merkmalen und Anwendungsbereichen von vorisolierten Kupferklemmen gehören:
- Material: Die vorisolierten Kupferanschlüsse bestehen aus hochleitfähigem Kupfer für einen effizienten Stromfluss und optimale elektrische Leistung.
- Isolierhülse: Die vorisolierten Klemmen verfügen über eine Isolierhülse aus Materialien wie PVC oder Nylon, die elektrische Isolation und Schutz vor Feuchtigkeit, Chemikalien und mechanischen Beschädigungen bietet.
- Anschluss: Sie werden typischerweise zum Anschluss von Kupferkabeln verwendet und mittels Kompressions- oder Crimpverfahren befestigt, um eine zuverlässige und dauerhafte elektrische Verbindung zu gewährleisten.
- Kabelgröße: Vorisolierte Kupferklemmen sind in verschiedenen Größen erhältlich, um unterschiedliche Kabeldurchmesser aufzunehmen, wodurch sie sich für eine breite Palette von Kabelanschlussanwendungen eignen.
- Anwendungsgebiete: Sie werden in verschiedenen elektrischen Systemen eingesetzt, darunter Stromverteilung, Schaltschränke, Elektroverteiler und Geräteverdrahtung.
- Elektrische Sicherheit: Vorisolierte Kupferklemmen bieten eine zusätzliche Ebene elektrischer Sicherheit, indem sie die Verbindung isolieren und so das Risiko versehentlicher Berührung und elektrischer Gefahren verringern.
- Komfort: Dank der vorisolierten Konstruktion entfällt die Notwendigkeit zusätzlicher Isoliermaterialien oder Schrumpfschläuche, was Installationszeit und Arbeitsaufwand spart.
- Langlebigkeit: Die in vorisolierten Kupferklemmen verwendeten Isolierhülsen sind langlebig und so konstruiert, dass sie verschiedenen Umweltbedingungen standhalten.
Vorisolierte Kupferklemmen sind besonders nützlich, wenn elektrische Verbindungen vor Feuchtigkeit, Staub und anderen Umwelteinflüssen geschützt werden müssen. Die Isolierung verringert zudem das Risiko von Kurzschlüssen und elektrischen Fehlern durch versehentlichen Kontakt mit stromführenden Leitern.
