Transformatortank-Verbinder
Transformatortank-Verbinder
| Leiterbereich | |||||
|---|---|---|---|---|---|

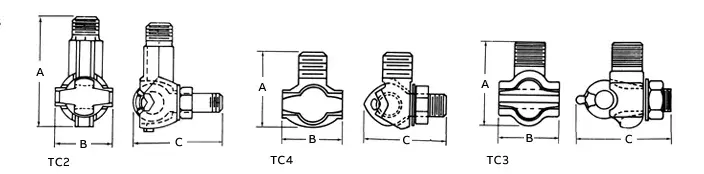

| Leiterbereich | Abmessungen (in.) | ||||
| Max. (AWG) | Min. (AWG) | Bolzengewindegröße UNC-2A | A | B | C |
| 2/0 str. | #8 Sol. | ½ Zoll–13 | 1 51⁄64 | 1 9⁄64 | 1 21⁄32 |
| #1 str. | #10 Sol. | ½ Zoll–13 | 1 3⁄8 | 1 3⁄64 | 1 9⁄16 |
| #1 str. | #10 Sol. | ½ Zoll–13 | 1 1⁄4 | 7⁄8 | 1 3⁄8 |
| 2/0 str. | #8 Sol. | ½ Zoll–13 | 1 51⁄64 | 1 9⁄64 | 1 21⁄32 |
| #1 str. | #10 Sol. | ½ Zoll–13 | 1 3⁄8 | 1 3⁄64 | 1 9⁄16 |
| #1 str. | #10 Sol. | ½ Zoll–13 | 1 1⁄4 | 7⁄8 | 1 3⁄8 |
Transformatorkesselverbinder sind Komponenten, die den Transformatorkessel mit anderen Teilen des elektrischen Systems verbinden. Transformatoren sind wichtige Geräte, die zum Erhöhen oder Verringern von Spannungen in elektrischen Energiesystemen verwendet werden. Der Transformatorkessel beherbergt den Kern und die Wicklungen und ist mit Isolieröl gefüllt, um für Kühlung und Isolierung zu sorgen.
Erdungsanschlüsse für Transformatoren werden aus Bronze mit hoher Leitfähigkeit gegossen, beispielsweise CDA 955, C956 usw.
Der 1 ⁄2 Zoll–13 Bolzen passt auf alle standardmäßigen EEI-NEMA-Verteilungstransformatoren. Der Ringbolzen am TTC2 ist drehbar, um Kabel in vertikaler oder horizontaler Richtung aufzunehmen.
Ein Stecker in Einheitsgröße für die gesamte Palette an Erdungsleitern von Nr. 8 bis 2/0 AWG str.
