Conectores de Tanque para Transformadores

Conductor range

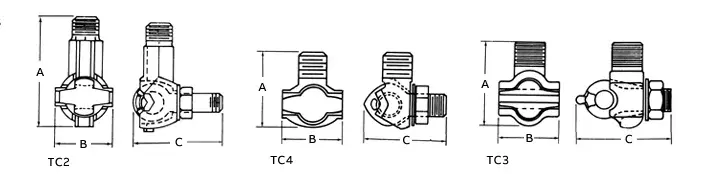

Conductor range			Dimensions (in.)
Max. (AWG)	Min. (AWG)	Stud thread size UNC-2A	A	B	C
2/0 str.	#8 sol.	½ in.–13	1 51⁄64	1 9⁄64	1 21⁄32
#1 str.	#10 sol.	½ in.–13	1 3⁄8	1 3⁄64	1 9⁄16
#1 str.	#10 sol.	½ in.–13	1 1⁄4	7⁄8	1 3⁄8
2/0 str.	#8 sol.	½ in.–13	1 51⁄64	1 9⁄64	1 21⁄32
#1 str.	#10 sol.	½ in.–13	1 3⁄8	1 3⁄64	1 9⁄16
#1 str.	#10 sol.	½ in.–13	1 1⁄4	7⁄8	1 3⁄8

Os conectores de tanque para transformadores são componentes usados para conectar o tanque do transformador a outras partes do sistema elétrico. Os transformadores são dispositivos essenciais usados para elevar ou reduzir tensões em sistemas de energia elétrica. O tanque do transformador abriga o núcleo e os enrolamentos e é preenchido com óleo isolante para fornecer resfriamento e isolamento.

Os conectores de aterramento de transformadores são fundidos em ligas de bronze de alta condutividade, como CDA 955, C956 etc.

O pino de 1/2 pol.–13 se encaixa em todos os transformadores de distribuição padrão EEI-NEMA. O parafuso de olhal no TCC2 gira para acomodar o cabo na direção vertical ou horizontal.

Um conector de tamanho único para lidar com toda a gama de condutores de aterramento de #8 a 2/0 AWG encordoado.
