Conectores de Depósito para Transformadores

Conductor range

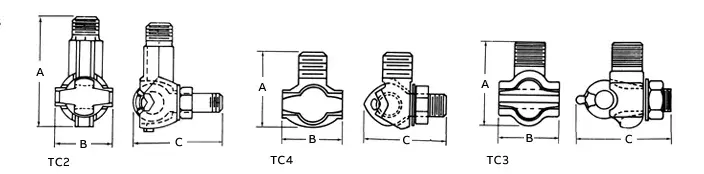

Conductor range			Dimensions (in.)
Max. (AWG)	Min. (AWG)	Stud thread size UNC-2A	A	B	C
2/0 str.	#8 sol.	½ in.–13	1 51⁄64	1 9⁄64	1 21⁄32
#1 str.	#10 sol.	½ in.–13	1 3⁄8	1 3⁄64	1 9⁄16
#1 str.	#10 sol.	½ in.–13	1 1⁄4	7⁄8	1 3⁄8
2/0 str.	#8 sol.	½ in.–13	1 51⁄64	1 9⁄64	1 21⁄32
#1 str.	#10 sol.	½ in.–13	1 3⁄8	1 3⁄64	1 9⁄16
#1 str.	#10 sol.	½ in.–13	1 1⁄4	7⁄8	1 3⁄8

Los conectores de depósito para transformadores son componentes utilizados para conectar el depósito del transformador a otras partes del sistema eléctrico. Los transformadores son dispositivos esenciales utilizados para elevar o reducir tensiones en los sistemas de distribución de energía eléctrica. El depósito del transformador aloja el núcleo y los devanados y está lleno de aceite aislante para proporcionar refrigeración y aislamiento.

Los conectores de puesta a tierra de transformadores se funden en grados de bronce de alta conductividad como CDA 955, C956, etc.

El espárrago de 1/2 pulg.–13 se adapta a todos los transformadores de distribución estándar EEI-NEMA. El perno de argolla en el TTC2 gira para acomodar el cable en dirección vertical u horizontal.

Un conector de talla única para manejar toda la gama de conductores de puesta a tierra desde #8 hasta 2/0 AWG cableado.
