Abrazaderas en U de bronce para varilla de tierra | Abrazaderas de bronce Guv

Conex Metals es una marca distinguida en el campo de las soluciones de puesta a tierra eléctrica, que ofrece una gama avanzada de abrazaderas en U para varillas de puesta a tierra de bronce y abrazaderas de puesta a tierra GUV de bronce , fabricadas con excelencia en ingeniería en India. Con más de 30 años de experiencia en el sector, nos especializamos en ofrecer productos de puesta a tierra de alto rendimiento que satisfacen las rigurosas exigencias de proyectos eléctricos y de infraestructura en todo el mundo.

Nuestras abrazaderas en U para varillas de tierra se fabrican meticulosamente con bronce de aluminio CDA 955 para el cuerpo de la abrazadera y bronce de silicio para todos los componentes de fijación, como tuercas, arandelas y pernos. Estos materiales se seleccionan para ofrecer una resistencia, conductividad eléctrica y resistencia a la corrosión excepcionales, lo que las hace ideales para un rendimiento duradero incluso en entornos agresivos.

Diseñadas para brindar confiabilidad en sistemas de puesta a tierra industriales , comerciales y residenciales , cada abrazadera garantiza una conexión segura y estable a la varilla de puesta a tierra. Fabricamos conforme a normas internacionales como ASTM , BS , DIN , IS y JIS , lo que garantiza compatibilidad global y una calidad inigualable.

Con décadas de experiencia global, Conex Metals es un proveedor predilecto para compañías eléctricas , contratistas y desarrolladores de infraestructura civil que buscan hardware de puesta a tierra confiable. Nuestras abrazaderas están diseñadas no solo para cumplir con las expectativas, sino para superarlas.

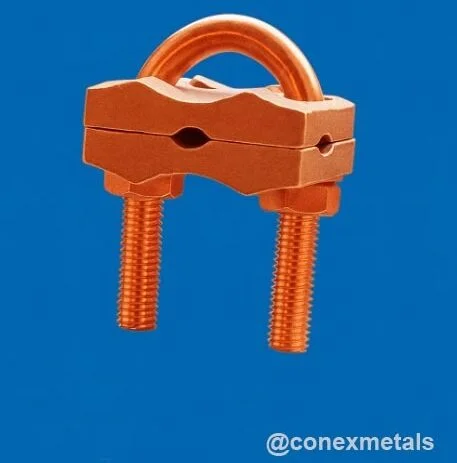

Abrazaderas en U de varilla de tierra de bronce

Las abrazaderas en U para varillas de tierra de bronce de Conex Metals están diseñadas para aplicaciones de puesta a tierra de alta fiabilidad donde es esencial contar con conexiones eléctricas seguras y de baja resistencia. Con un resistente cuerpo de bronce aluminio CDA 955 y herrajes de bronce silicio , estas abrazaderas garantizan un rendimiento eficiente en entornos exigentes. Su configuración en U proporciona una firme sujeción mecánica alrededor de las varillas de tierra estándar, a la vez que maximiza el área de contacto eléctrico para una conductividad superior.

Mediante fundición de precisión y mecanizado CNC , cada abrazadera se fabrica con tolerancias dimensionales estrictas, lo que garantiza un rendimiento repetible en grandes series de producción. La aleación de bronce-aluminio, con su alto contenido de aluminio (aproximadamente del 11 al 13 %), proporciona una excelente resistencia, resistencia a la corrosión y un excelente rendimiento eléctrico. Por otro lado, los sujetadores de bronce-silicio (tuercas, pernos y arandelas) se seleccionan específicamente para minimizar las interacciones galvánicas y garantizar la integridad estructural y eléctrica a largo plazo.

Estas abrazaderas son ideales para sistemas de puesta a tierra en servicios públicos, subestaciones, complejos industriales e instalaciones comerciales , donde las fallas son inevitables. Su resistencia a la corrosión y resistencia mecánica las hacen aptas para uso tanto en interiores como en exteriores, incluso en entornos químicos agresivos o costeros.

Abrazaderas de tierra GUV de bronce: Especificaciones técnicas

Las abrazaderas de bronce GUV están diseñadas específicamente para conexiones de tierra a estructuras metálicas , lo que las hace indispensables en sistemas de protección catódica , puesta a tierra de servicios públicos subterráneos y aplicaciones de puesta a tierra de tanques o tuberías . La abrazadera tipo GUV conecta conductores a superficies conductoras enterradas, como tanques, recipientes o tuberías.

• Material del cuerpo: Bronce de aluminio CDA 955
  – Composición: ~89% Cobre, 11% Aluminio con trazas de hierro/níquel
  – Características: Alta resistencia mecánica, excelente conductividad y resistencia a la corrosión en condiciones subterráneas.
• Herrajes: Bronce de silicio
  – Cumple con la norma ASTM B98
  – Composición: ~96 % cobre, ~4 % silicio
  – Elegido por su durabilidad superior, resistencia de la rosca y compatibilidad con cuerpos de bronce de aluminio.

Cada abrazadera se prueba rigurosamente para cumplir con los estándares internacionales de conexión a tierra y unión, incluidos IEEE 80 , NEMA CC 1 e IEC 62561 , lo que garantiza un rendimiento seguro y eficaz en todas las condiciones.

Proceso de producción de abrazaderas en U para varillas de tierra: fabricación de precisión

En Conex Metals, nuestras abrazaderas en U para varillas de puesta a tierra se fabrican en unas modernas instalaciones que combinan experiencia metalúrgica con maquinaria de vanguardia. El proceso de producción se basa en la calidad, la consistencia y el cumplimiento internacional .

• Procesamiento del material:
  La aleación CDA 955 se funde en hornos de inducción eléctrica para lograr una pureza controlada.
  Se trata térmicamente en solución a 900 °C y se envejece a 625 °C para obtener una resistencia y microestructura óptimas.
• Mecanizado y acabado:
  El mecanizado CNC de precisión garantiza dimensiones exactas y un acabado superficial perfecto.
  Cada abrazadera se inspecciona con CMM y sistemas de medición óptica para un estricto control de tolerancia.
• Fabricación de hardware:
  – Los componentes de bronce de silicio se forman mediante cabezal en frío y laminado de roscas , seguido de un recocido para aliviar la tensión interna y prevenir la fatiga.

Este proceso estrictamente controlado garantiza que cada abrazadera no solo cumpla sino que supere las expectativas de la industria en cuanto a rendimiento, durabilidad y seguridad en aplicaciones de conexión a tierra críticas.

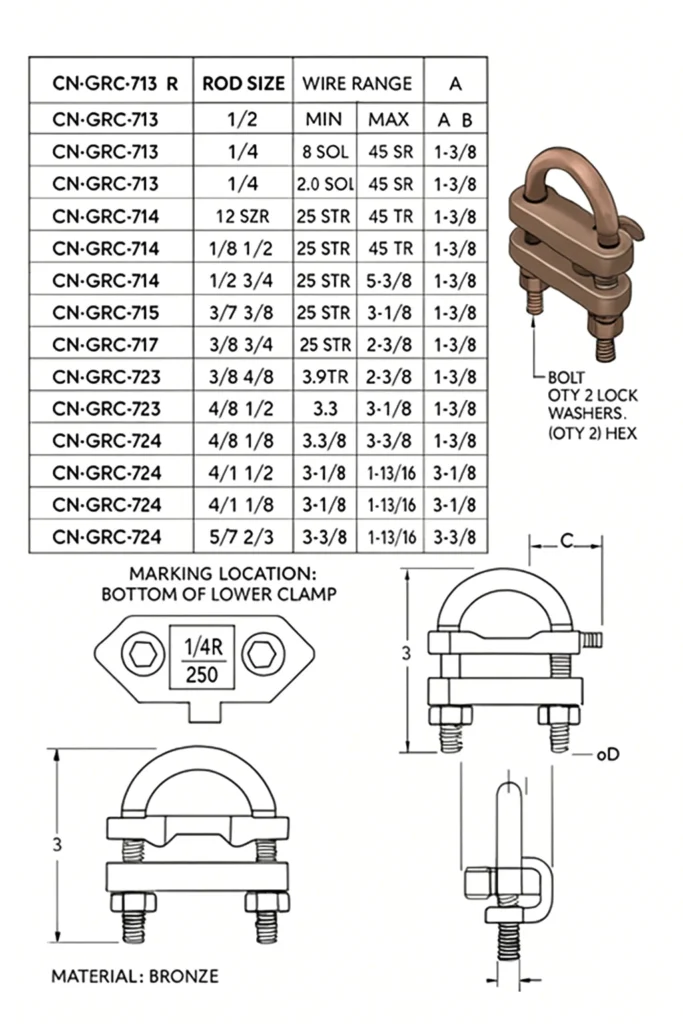

Abrazaderas en U de bronce para varillas de tierra: tamaños y dimensiones estándar

Nuestra gama de abrazaderas en U de bronce para varillas de tierra está disponible en varios tamaños para adaptarse a diferentes especificaciones de conductores y varillas. Cada abrazadera está mecanizada con precisión para garantizar un ajuste perfecto, un excelente contacto eléctrico y una fácil instalación.

Compatibilidad de materiales y equivalentes globales

El cuerpo principal de nuestras abrazaderas en U está fabricado con bronce de aluminio CDA 955 , una aleación de primera calidad reconocida mundialmente por su alta resistencia mecánica, resistencia a la corrosión y excelente conductividad. Esta aleación cumple con diversas normas internacionales, lo que facilita su especificación y aprobación en los mercados globales.

Grados internacionales equivalentes: bronce de aluminio CDA 955

Herrajes de bronce al silicio: información sobre los materiales

Nuestros componentes de fijación (tuercas, pernos y arandelas) están fabricados con bronce al silicio , una aleación a base de cobre optimizada para ofrecer durabilidad mecánica y resistencia a la corrosión. Este material es ideal para aplicaciones de puesta a tierra donde se requiere una conductividad moderada y una alta integridad mecánica.

• Especificación: ASTM B98
• Composición: ~96% Cobre, ~4% Silicio
• Resistencia a la tracción: 380–480 MPa
• Límite elástico: 170–310 MPa
• Alargamiento: 50–65%
• Conductividad eléctrica: ~18 % IACS

Tecnología e infraestructura de producción avanzada

Aprovechamos técnicas de fundición modernas , equipos de alta precisión y una sólida garantía de calidad para ofrecer abrazaderas que cumplen con los estándares de rendimiento más estrictos.

• Fundición: La fundición de inversión que utiliza moldes de cáscara de cerámica avanzados garantiza un acabado suave y una excelente precisión dimensional.
• Fusión: Se realiza en hornos de inducción eléctricos para un control preciso de la temperatura y la aleación.
• Mecanizado: Para el conformación final se utilizan centros CNC de 5 ejes y fresadoras horizontales de última generación.
• Tratamiento térmico: Los hornos de atmósfera controlada ayudan a optimizar la resistencia y dureza metalúrgicas.
• Controles de calidad: La espectrometría de emisión óptica, las pruebas UTM, el análisis de dureza y las herramientas de inspección dimensional garantizan el cumplimiento.

Descripción general del flujo de trabajo y equipos de fabricación

Pruebas de rendimiento y validación

Todas nuestras abrazaderas en U se someten a rigurosas pruebas de rendimiento basadas en estándares globales de conexión a tierra , integridad eléctrica y durabilidad del material. Esto garantiza un funcionamiento a largo plazo en condiciones ambientales estándar y extremas.

Resultados de pruebas certificados

De confianza en todo el mundo durante más de 30 años

• 3 décadas de excelencia en la fabricación
• 8% Calificación de calidad del cliente
• Exportado a más de 50 países
• Cumple con las normas CDA 955 y ASTM B98
• Adecuado para sistemas críticos de puesta a tierra y protección contra rayos

Industrias atendidas y áreas de aplicación

Las abrazaderas en U de varillas de puesta a tierra de bronce son componentes integrales en sistemas eléctricos críticos para la seguridad en una amplia gama de industrias. Su función principal es garantizar una unión segura y de baja resistencia entre los conductores y las varillas de puesta a tierra, lo cual es vital para la disipación de corrientes de falla, la protección contra sobretensiones y el cumplimiento normativo.

Segmentos de aplicación clave:

• Generación y distribución de energía : ampliamente utilizado en líneas de transmisión, subestaciones y patios de distribución para una conexión a tierra efectiva.
• Telecomunicaciones : Se implementan en torres de telecomunicaciones, centros de datos e instalaciones de red para proteger contra rayos e interferencias electromagnéticas.
• Entornos industriales : Común en refinerías de petróleo, plantas químicas, operaciones mineras y unidades de fabricación para descarga estática y protección del personal.
• Construcción e infraestructura : se instala en edificios comerciales y residenciales para cumplir con los requisitos del código de seguridad eléctrica.
• Sistemas de protección catódica : se utilizan en aplicaciones de puesta a tierra para tuberías subterráneas, tanques de almacenamiento de combustible e instalaciones costeras/marinas donde la resistencia a la corrosión es esencial.

Control de calidad de precisión y tolerancias

Nuestro proceso de producción integra estrictos protocolos de garantía de calidad para garantizar la precisión dimensional y la integridad estructural de cada abrazadera.

Tolerancias estándar y calidad de superficie:

• Dimensiones lineales :
  – Hasta 50 mm: ±0,05 mm
  – 50–100 mm: ±0,1 mm
  – Más de 100 mm: ±0,15 mm
• Precisión de rosca :
  – Externa: ISO 965 Clase 6g
  – Interna: ISO 965 Clase 6H
  – Tolerancia de paso: ±0,02 mm
• Rugosidad superficial :
  – Superficies mecanizadas: Ra ≤ 1,6 μm
  – Superficies fundidas: Ra ≤ 3,2 μm
• Características geométricas :
  – Planitud, perpendicularidad y rectitud dentro de 0,05 mm
  – Precisión angular: ±0,5°

Rotación de producción y capacidad de producción

Mantenemos flujos de trabajo de producción optimizados e inventarios de materiales para ofrecer plazos de entrega consistentes para configuraciones estándar y personalizadas.

• Plazo de entrega estándar : 4 a 6 semanas a partir de la confirmación del pedido
• Entrega rápida : 2 a 3 semanas para pedidos urgentes (modelos estándar)
• Pedidos personalizados : 6 a 8 semanas según la complejidad técnica
• Capacidad de producción mensual : más de 10 000 abrazaderas, escalable para demanda de gran volumen o estacional

Preguntas frecuentes (FAQ)

P1: ¿Qué distingue al bronce de aluminio CDA 955 del bronce convencional?
R1: El CDA 955 contiene aproximadamente un 11 % de aluminio, lo que le proporciona más del doble de resistencia a la tracción que el bronce convencional, con excelentes características de resistencia a la corrosión y al desgaste. Es especialmente adecuado para entornos hostiles e instalaciones enterradas.

P2: ¿Por qué usar bronce de silicio para fijaciones en lugar de acero inoxidable?
R2: El bronce de silicio previene la corrosión galvánica al combinarse con bronce de aluminio, lo que garantiza la compatibilidad electroquímica . Ofrece excelente durabilidad y conductividad , características que el acero inoxidable no posee en las conexiones a tierra.

P3: ¿Qué capacidad de corriente admiten los distintos modelos?
R3:

• GRC-12 : ~95 A
• GRC-16 : ~130 A
• GRC-20 : ~180 A
• GRC-25 : ~260
  A Estos se basan en una temperatura ambiente de 30 °C y en las pautas de conductores NEC.

P4: ¿Son estas abrazaderas aptas para zonas costeras o marinas?
R4: Por supuesto. La resistencia al agua salada del CDA 955 lo hace ideal para uso marino. Nuestras abrazaderas superan sistemáticamente la prueba de niebla salina ASTM B117 con una tasa de corrosión de <5 μm/año.

P5 : ¿Qué par de apriete se debe aplicar durante la instalación?

• M8 : 15–18 Nm
• M10 : 25–30 Nm
• M12 : 40–45 Nm
• M14 : 60–70 Nm
  Esto garantiza un contacto adecuado sin sobrecargar los componentes.

P6: ¿Son estas abrazaderas aptas para enterramiento directo en el suelo?
R6: Sí, están diseñadas específicamente para enterramiento directo . El CDA 955 ofrece una resistencia excepcional a la corrosión del suelo y todas las abrazaderas cumplen con las normas IEEE 80 .

P7: ¿Qué documentación se incluye con los pedidos?
R7: Cada envío incluye:

• Certificados de prueba de materiales (CPM)
• Informes de inspección dimensional
• Resultados de pruebas mecánicas y eléctricas
• Declaraciones de conformidad internacional (ASTM, IEEE, IEC)

P8: ¿Puedo pedir abrazaderas con tamaños o patrones de rosca personalizados?
R8: Sí. Ofrecemos ingeniería personalizada, incluyendo dimensiones modificadas, roscas no estándar, formas especiales de conductor y formatos de montaje únicos.

P9 : ¿Cómo se comparan las abrazaderas de bronce con las de cobre o latón?

• Más fuerte que el cobre
• Más resistente a la corrosión que el latón.
• Más adecuado para entornos enterrados y al aire libre,
  el CDA 955 logra un equilibrio óptimo entre conductividad y rendimiento estructural.

P10: ¿Cuál es la vida útil esperada?
R10:

• Condiciones estándar : 50+ años
• Condiciones marinas/industriales : 25 a 40 años
  La resistencia natural del bronce a la corrosión garantiza un uso confiable a largo plazo.

¿Por qué elegir Conex Metals para abrazaderas de puesta a tierra?

• Más de 30 años de experiencia en la industria
• Producción flexible y de alta capacidad
• Soluciones a medida para los mercados globales
• Soporte de ingeniería interno
• Estricto control de calidad en cada etapa

Nuestro enfoque en la excelencia técnica , combinado con una fabricación flexible y un profundo conocimiento de la industria, nos posiciona como un proveedor preferido para sistemas de puesta a tierra de misión crítica en todo el mundo.

Ofrecemos:

• Configuración personalizada rápida
• Entregas a tiempo
• Soporte técnico experto
• Coordinación logística global

Embalaje y logística internacional

Cada abrazadera está empaquetada para garantizar un transporte seguro y una larga vida útil , incluso en climas extremos:

• Envoltorio individual : Papel anticorrosivo
• Protección interna : Inserciones de espuma personalizadas
• Embalaje exterior : cajas de cartón resistentes a la humedad y a los impactos

Opciones personalizadas:

• Marca privada
• Códigos de barras específicos del cliente
• Formatos de embalaje de tamaño personalizado

Socios de envío globales: Coordinamos a través de agentes de carga confiables y mensajeros exprés con seguimiento completo y seguro , brindando:

• Facturas comerciales
• Listas de empaque
• Certificaciones de materiales
• Certificados de origen
• Documentación del Código HS

Propiedades del material del bronce de aluminio CDA 955

El bronce de aluminio CDA 955 es una aleación de cobre de alto rendimiento, conocida por su excepcional resistencia, resistencia a la corrosión y estabilidad térmica. A continuación, se presentan sus principales características físicas:

Glosario de términos técnicos clave

• Bronce de aluminio : un grupo de aleación de cobre con contenido de aluminio (normalmente entre un 5 y un 12 %) que ofrece mayor resistencia, resistencia al desgaste y rendimiento frente a la corrosión en comparación con el bronce tradicional.
• CDA 955 : Designación de la Asociación de Desarrollo del Cobre para una aleación de bronce de aluminio de alta resistencia (Cu-11Al-4Fe-4Ni) utilizada en aplicaciones industriales y marinas exigentes.
• Bronce al Silicio : Aleación a base de cobre con un contenido aproximado de 4 % de silicio, que ofrece excelentes propiedades mecánicas, resistencia a la corrosión y conductividad eléctrica. Se utiliza comúnmente en pernos, tuercas y tornillería de puesta a tierra.
• Varilla de tierra : electrodo conductor, generalmente de acero revestido de cobre, que se inserta en el suelo para establecer una conexión a tierra para los sistemas de seguridad eléctrica.
• Abrazadera en U : Un sujetador mecánico en forma de U diseñado para fijar conductores de forma segura a varillas de tierra o cuerpos cilíndricos similares, asegurando una conectividad mecánica y eléctrica sólida.
• GUV (Ground-to-Underground-Vessel) : un método de conexión a tierra específico para conectar conductores a estructuras metálicas enterradas, como tanques, tuberías o recipientes, a menudo utilizado en protección catódica.
• Compatibilidad galvánica : la capacidad de metales diferentes de coexistir en un electrolito sin corrosión galvánica excesiva, lo cual es crucial para la longevidad de los sistemas de conexión a tierra.
• IACS (International Annealed Copper Standard) : un punto de referencia para la conductividad eléctrica, donde el 100 % de IACS representa la conductividad del cobre recocido puro a 20 °C.

Términos de búsqueda relacionados con la industria

Los profesionales y compradores a menudo buscan nuestras abrazaderas utilizando términos como:
abrazaderas de puesta a tierra de bronce , conectores de varillas de puesta a tierra , abrazaderas en U de bronce de aluminio , herrajes CDA 955 , sujetadores de bronce de silicio , abrazaderas de puesta a tierra de alta resistencia , soluciones de puesta a tierra marinas , abrazaderas de varilla de grado industrial , conectores de puesta a tierra GUV , abrazaderas de protección catódica y abrazaderas compatibles con IEC/IEEE .

Las búsquedas técnicas a menudo incluyen:
especificaciones ASTM B98 , estándares de materiales CDA 955 , conexión a tierra con clasificación IEC 62561 , abrazaderas de conexión a tierra de subestaciones IEEE 80 , fabricante de abrazaderas de bronce en India , accesorios de conexión a tierra personalizados , sistemas de conexión a tierra resistentes a la corrosión y abrazaderas de bronce de calidad para servicios públicos .

Nuestras ventajas competitivas

Nos diferenciamos por:

• Soluciones a medida : Diseños y dimensiones personalizables para adaptarse a entornos de instalación específicos del cliente.
• Producción eficiente : Procesos de fabricación ágiles que se adaptan a pedidos pequeños y masivos con programación flexible.
• Inventario confiable : existencias de materias primas y productos terminados bien administradas para permitir el cumplimiento oportuno de los pedidos.
• Opciones de embalaje de marca : incluye etiquetado privado, impresión de logotipos y diseños de embalaje específicos para el cliente.

Experiencia global

Con más de 30 años de experiencia internacional , comprendemos los diversos requisitos del mercado, las condiciones regulatorias y los desafíos operativos en diferentes regiones e industrias. Esta visión global nos permite ofrecer soluciones de puesta a tierra estandarizadas y personalizadas de manera eficaz.

Soporte técnico y experiencia en ingeniería

Nuestro equipo de ingenieros experimentados está equipado para:

• Ayudar con el diseño del sistema y la selección de productos.
• Desarrollar dibujos de componentes personalizados
• Resuelva desafíos complejos de instalación o compatibilidad
• Ofrecer recomendaciones específicas para cada aplicación

Invertimos continuamente en innovación de productos , colaborando con centros de investigación de materiales e instituciones técnicas para permanecer a la vanguardia de la tecnología de puesta a tierra.

Certificaciones y estándares internacionales

Prácticas de responsabilidad ambiental y sostenibilidad

Nos comprometemos con la fabricación sostenible a través de:

• Alta reciclabilidad : Nuestros productos de bronce son reciclables en más del 95 % al final de su ciclo de vida, lo que respalda los principios de la economía circular.
• Operaciones energéticamente eficientes : utilización de sistemas de hornos optimizados, mecanizado CNC con monitoreo de energía y sistemas de control avanzados para reducir el consumo de energía.
• Minimización de residuos : implementación de prácticas eficientes, recuperación de chatarra metálica, reciclaje de agua de proceso y reducción de residuos de envases.
• Alineación ISO 14001 : Nuestras operaciones siguen protocolos internacionales de gestión ambiental para limitar las emisiones, reducir el impacto ambiental y optimizar el uso de recursos.
• Larga vida útil : productos de bronce diseñados para una mayor durabilidad (25 a 50 años), lo que reduce el impacto ambiental al requerir menos reemplazos.

Solicite una cotización hoy

¿Busca abrazaderas en U de bronce para varillas de puesta a tierra de alto rendimiento?
Permita que nuestro equipo de Conex Metals le brinde soluciones de puesta a tierra confiables y de ingeniería, respaldadas por tres décadas de experiencia en el sector.

Estamos aquí para ayudar con:

• Especificaciones y selección de productos
• Configuraciones y dimensiones personalizadas
• Soporte técnico para aplicaciones únicas
• Precios competitivos y plazos de entrega
