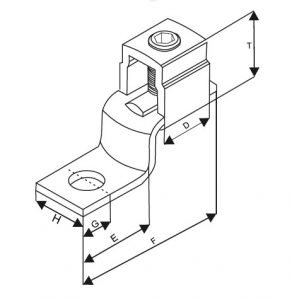

Dibujo lineal de orejetas mecánicas de cobreLos conectores mecánicos de cobre, o terminales mecánicos, también conocidos como terminales de lengüeta de cobre de un solo orificio, son componentes eléctricos que se utilizan para realizar conexiones seguras y confiables entre conductores de cobre y equipos eléctricos. Estos conectores se utilizan comúnmente en sistemas de distribución de energía eléctrica, instalaciones industriales y diversas aplicaciones eléctricas.

Conex Metals es un fabricante y exportador de la India de terminales de lengüeta de cobre de alta calidad, también conocidos como terminales mecánicos de cobre. Son componentes esenciales en los sistemas eléctricos, diseñados para crear conexiones seguras entre conductores de cobre y equipos eléctricos. Estos terminales mecánicos de cobre o conectores mecánicos desempeñan un papel crucial para garantizar una transmisión y distribución de energía segura y eficiente en diversas aplicaciones industriales y comerciales. Están hechos de láminas de cobre y proceso de extrusión.


Conectores mecánicos de cobre
Rango de cables de cobre (AWG)Tamaño del tornilloTipo de tornilloDimensiones en mm
FmiDGRAMOyoyo
#14 – #1048 ATORNILLO-1261275.37,959.5
#14 – #61/4″ UNFTORNILLO-231.515115.61012.3
#8 – #25/16″ UNFTORNILLO-239,520.512.76.351216.3
#6 – #1/03/8″ UNFTORNILLO-250,1826.1615.3510.6315,9323.05
#4 – #3/03/8″ UNFTORNILLO-355,6729,8518.1710.8719.1726.36
#2 – #4/07/16″ UNFTORNILLO-364,8633,5723,9412,7825.2529,68
#1/0 – 3505/8″ UNFTORNILLO-371,6833,5530,8512,9725.2535,65
#1/0 – 5005/8″ UNFTORNILLO-3103,7856.2836.1522,9538.0540,75
600 – 10003/4″ UNFTORNILLO-3122,7560,8747,1528.3749,8659.05

Material para terminales de lengüeta descentrada de cobre: ​​conectores/terminales mecánicos de cobre:

Las lengüetas de cobre y los conectores mecánicos están fabricados principalmente con cobre de alta calidad, conocido por su excelente conductividad eléctrica y resistencia a la corrosión. Algunas variantes pueden presentar un revestimiento de estaño para mejorar la protección contra la corrosión y reducir la oxidación con el tiempo.

Estructura:

  1. Cuerpo : La parte principal de la orejeta, que cuenta con un cilindro para la inserción del cable.
  2. Lengüeta : Extensión plana y desplazada con un orificio para fijar el perno.
  3. Tornillo de fijación : Un sujetador mecánico utilizado para asegurar el conductor dentro del cañón.



Diseño offset:

La característica distintiva de estas orejetas es la lengüeta desplazada, que está en ángulo o escalonada respecto de la línea central del cañón. Este diseño permite una instalación más sencilla en espacios reducidos y reduce la tensión en el cable durante la flexión.

Tipos y tamaños de terminales de lengüeta desplazada de cobre: ​​terminales/conectores mecánicos de cobre:

  1. Barril simple : admite un solo conductor.
  2. Doble cañón : Permite la conexión de dos conductores.
  3. Rango de tamaño : Disponible para tamaños de cable desde calibre pequeño (por ejemplo, 14 AWG) hasta conductores grandes (por ejemplo, 1000 MCM).
  4. Tamaños de orificios : varios diámetros de orificios para pernos para adaptarse a diferentes tamaños de pernos.



Aplicaciones:

Las lengüetas de cobre desplazadas se utilizan en una amplia gama de aplicaciones eléctricas, entre las que se incluyen:

  1. Conexiones de cuadros de distribución y disyuntores
  2. Terminaciones de motor y generador
  3. Conexiones del transformador
  4. Paneles de distribución de energía
  5. Maquinaria y equipo industrial
  6. Sistemas de energía renovable (solar y eólica)
  7. Sistemas HVAC
  8. Electrodomésticos y equipos de uso pesado



Proceso de instalación para conectores mecánicos de cobre, terminales mecánicos, terminales de lengüeta de cobre desplazadas:

  1. Pele el cable : retire el aislamiento del extremo del conductor, haciéndolo coincidir con la profundidad del cañón.
  2. Insertar el conductor : Deslice el cable pelado completamente dentro del cilindro del terminal.
  3. Apriete el tornillo de fijación : utilice una llave dinamométrica calibrada para asegurar el conductor.
  4. Fijar al equipo : Atornille la lengüeta de la orejeta al punto de conexión deseado.
  5. Aislar : aplicar aislamiento o cubiertas adecuadas según lo requiera el código.



Ventajas de utilizar conectores mecánicos de cobre con lengüetas descentradas:

  1. Alta conductividad : la construcción de cobre garantiza un excelente rendimiento eléctrico.
  2. Versatilidad : adecuado para una amplia gama de tamaños de cables y aplicaciones.
  3. Fácil instalación : no se requieren herramientas especializadas; se puede instalar con llaves estándar.
  4. Fiabilidad : La fijación mecánica proporciona una conexión segura y duradera.
  5. Ahorro de espacio : el diseño desplazado permite instalaciones compactas.
  6. Reutilización : se puede desconectar y volver a conectar varias veces si es necesario.

Seguridad y normas para conectores mecánicos de cobre, terminales mecánicos, terminales de lengüeta de cobre descentrados

Las lengüetas desplazadas de cobre generalmente se fabrican para cumplir con varios estándares de la industria:

  1. Pueden estar listados por UL si es necesario.
  2.  Cumple con RoHS (restricción de sustancias peligrosas)
  3. Cumplimiento de REACH (Registro, Evaluación, Autorización y Restricción de Sustancias Químicas)
