Bridas de acero inoxidable

Las bridas de acero inoxidable son componentes integrales que se utilizan para conectar tuberías, válvulas, bombas y otros equipos en un sistema de tuberías. Proporcionan una unión segura, a prueba de fugas y desmontable entre dos componentes mediante su unión mediante pernos. Son esenciales para diversas industrias, como la del petróleo y el gas, el procesamiento químico, la generación de energía, el tratamiento de agua y muchas más. El acero inoxidable es el material preferido para bridas debido a su resistencia a la corrosión, durabilidad e idoneidad para una amplia gama de aplicaciones.

A continuación se presentan algunos aspectos importantes que debe comprender sobre las bridas de acero inoxidable:

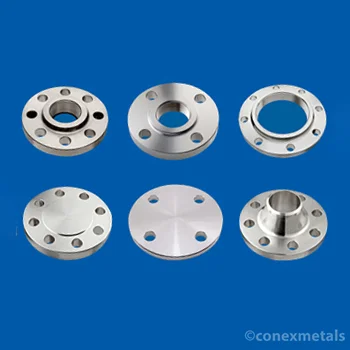

1. Tipos de bridas: Existen varios tipos de bridas de acero inoxidable, cada una diseñada para propósitos específicos:
   • Bridas con cuello de soldadura: estas bridas tienen un cubo cónico largo que proporciona refuerzo y evita la distorsión al soldar.
   • Bridas deslizantes: Las bridas deslizantes tienen un diámetro ligeramente mayor que la tubería, lo que les permite deslizarse sobre la tubería antes de soldar.
   • Bridas ciegas: Se utilizan para cerrar el extremo de una tubería, recipiente o válvula. Suelen utilizarse para facilitar el acceso para inspección o mantenimiento.
   • Bridas roscadas: Las bridas roscadas tienen roscas internas y se pueden atornillar a las roscas externas de tuberías o accesorios.
   • Bridas de soldadura por encastre: estas bridas están diseñadas para soldarse directamente a las tuberías mediante técnicas de soldadura por encastre.
   • Bridas de unión traslapada: Las bridas de unión traslapada constan de una cara plana y un anillo suelto que se desliza sobre la tubería, lo que permite una fácil alineación y ajuste.
   • Bridas de orificio: Las bridas de orificio tienen una abertura más pequeña en el centro para la inserción de una placa de orificio para medir el flujo de fluido.
   • Bridas Reductoras: Las bridas reductoras se utilizan para conectar tuberías de diferentes diámetros.
   • Bridas expansoras: Las bridas expansoras se utilizan para aumentar el tamaño de la tubería en el punto de conexión bridado.
2. Materiales: Las bridas de acero inoxidable están disponibles en varios grados, como 304, 316, 316L, 317 y más. La elección del material depende de factores como el fluido transportado, la temperatura y el entorno corrosivo.
3. Clasificaciones de presión: Las bridas están diseñadas para soportar clasificaciones de presión específicas, que se indican por clases, como 150, 300, 600, etc. La selección de la clase adecuada depende de las condiciones de presión y temperatura de la aplicación.
4. Tipos de revestimiento: Las caras de las bridas suelen ser planas (FF), de cara elevada (RF) o de junta tipo anillo (RTJ). La elección del tipo de revestimiento depende de los requisitos de la junta y el sellado.
5. Juntas y pernos: Las bridas se sellan mediante juntas colocadas entre sus caras. Se atornillan entre sí utilizando patrones de pernos y valores de torque específicos para garantizar una unión a prueba de fugas.
6. Normas: Las bridas de acero inoxidable se fabrican según normas industriales, como ASME B16.5, ASME B16.47, DIN y EN. Estas normas especifican dimensiones, materiales, presiones nominales y otros aspectos críticos.

Las bridas de acero inoxidable desempeñan un papel fundamental en los sistemas de tuberías, proporcionando un medio seguro y versátil de conectar varios componentes.
