Tornillos de latón para máquina
Tornillos de latón para máquina

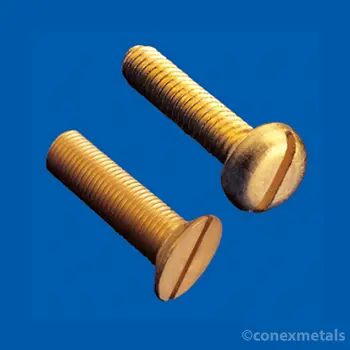

Los tornillos de latón para máquinas son fijaciones de precisión que se utilizan en una amplia gama de aplicaciones, como electrónica, automoción y ensamblajes industriales. Fabricados con latón de alta calidad, estos tornillos ofrecen excelente resistencia a la corrosión, durabilidad y conductividad eléctrica, lo que los hace ideales para entornos donde la fiabilidad es fundamental. En Conex Metals, fabricamos tornillos de latón para máquinas en nuestras avanzadas instalaciones de Jamnagar, India, garantizando una calidad y precisión constantes. Con una sólida presencia global, suministramos nuestros tornillos a industrias que exigen excelencia tanto en rendimiento como en fabricación.
Tornillos CSK DIN 963
Los tornillos CSK (tornillos avellanados) están diseñados para quedar a ras o por debajo de la superficie del material en el que se insertan. Esto se consigue gracias a su cabeza cónica que encaja perfectamente en el orificio avellanado, proporcionando una superficie lisa y plana.
| Ficha técnica de tornillos CSK DIN 963l | ||||||||
|---|---|---|---|---|---|---|---|---|
| Diámetro d1 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 |
| t mín. | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 |
| norte | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 |
| kmáx | 1.2 | 1.5 | 1.65 | 2.2 | 2.5 | 3 | 4 | 5 |
| d2 máximo | 3.8 | 4.7 | 5.6 | 7.5 | 9.2 | 11 | 14.5 | 18 |
Tornillos de cabeza plana DIN 85
Los tornillos de cabeza plana de latón son fijaciones con una parte superior redondeada y plana, y una cabeza cilíndrica que sobresale ligeramente de la superficie. Su cabeza ancha proporciona un excelente agarre y permite una mejor distribución de la carga sobre la superficie, lo que los convierte en una opción popular para diversas aplicaciones.
| Tornillos de cabeza plana DIN 85 Ficha técnica | |||||||
|---|---|---|---|---|---|---|---|
| Diámetro d1 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
| el | 0.5 | 0.6 | 0.7 | 1 | 1.2 | 1.5 | 1.9 |
| norte | 0.6 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 |
| k | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.8 |
| d2 | 4 | 5 | 6 | 8 | 10 | 12 | 16 |
Tornillos CSK (tornillos avellanados)
Características :
- Forma de la cabeza : La cabeza es típicamente cónica, con una parte superior plana.
- Tipos de unidades : las unidades más comunes incluyen Phillips, ranuradas, Torx y Allen (hexagonales).
- Tipos de rosca : Disponible en roscas gruesas y finas, dependiendo de la aplicación del material.
- Materiales : Fabricados con materiales como acero inoxidable, acero al carbono, latón o acero aleado. Pueden estar recubiertos o chapados para mayor resistencia a la corrosión.
- Acabados : Puede venir en acabados como galvanizado, óxido negro, cromo o liso.
Aplicaciones de tornillos de máquina de latón :
- Carpintería : se utiliza en muebles, gabinetes y pisos para garantizar un acabado suave.
- Fabricación de metales : común en la unión de piezas de metal, especialmente en industrias como la automotriz y la construcción.
- Eléctrico y electrónico : se utiliza para asegurar componentes donde una superficie al ras es fundamental.
- Propósito general : Se encuentra en una variedad de aplicaciones donde la estética y la seguridad son importantes.
Ventajas de los tornillos de máquina de latón :
- Estético : crea una apariencia ordenada, limpia y profesional.
- Seguridad : Reduce el riesgo de enganches o rayones debido a tornillos que sobresalen.
- Durabilidad : Proporciona una unión fuerte y segura.
- Versatilidad : Disponible en varios tamaños, materiales y acabados para adaptarse a diversas aplicaciones.
Normas comunes para tornillos de máquina de latón :
- ISO 7046
- Tornillos de cabeza plana DIN 85
- Tornillos CSK DIN 963
- DIN 965 (tornillos CSK con ranura en cruz)
- DIN 7991 (tornillos CSK con hexágono interior)
Cómo seleccionar :
- Material : Elija un material resistente al medio ambiente (por ejemplo, acero inoxidable para resistencia a la corrosión).
- Tamaño : tenga en cuenta el diámetro, la longitud y el ángulo de la cabeza (normalmente 90°).
- Tipo de unidad : coincida el tipo de unidad con las herramientas disponibles.
- Carga : asegúrese de que el tornillo pueda soportar la carga requerida sin desgastarse ni romperse.
- Acabado : seleccione acabados como zinc u óxido negro para resistencia a la corrosión o estética.
Ejemplos de uso :
- Fijación de bisagras en puertas y armarios.
- Soportes de montaje en paredes.
- Fijación de placas y paneles en maquinaria.
Tornillos de cabeza plana
Características :
- Forma de la cabeza : Redondeada y ligeramente abovedada, con una parte inferior plana que se asienta al ras del material.
- Tipos de unidad : Los tipos de unidad más comunes incluyen ranurada, Phillips, Torx y hexagonal.
- Tipos de rosca : Disponible en roscas de máquina (para metal) y roscas autorroscantes (para madera, plástico, etc.).
- Materiales : Generalmente fabricados en acero inoxidable, acero al carbono, latón o nailon. Algunas variantes pueden tener recubrimientos como zinc, níquel u óxido negro.
- Variaciones de tamaño : Viene en una amplia gama de diámetros, longitudes y pasos de rosca.
Aplicaciones :
- Electrónica : A menudo se utiliza para ensamblar dispositivos eléctricos y placas de circuitos debido a su apariencia ordenada.
- Automotriz : Aseguramiento de piezas donde un cabezal de perfil bajo no es crítico.
- Construcción : Se utiliza en artefactos de iluminación, soportes de pared y otros conjuntos.
- Montaje de Muebles : Unión de paneles de madera o composite.
- Plásticos y materiales blandos : se utilizan ampliamente en aplicaciones que involucran materiales más blandos donde una parte inferior plana es ventajosa.
Ventajas :
- Facilidad de uso : Los tornillos de cabeza plana son fáciles de colocar y quitar con herramientas estándar.
- Agarre : La cabeza ancha ofrece mayor agarre y transferencia de torque.
- Distribución de la carga : la parte inferior plana distribuye la carga de manera uniforme, lo que reduce el riesgo de daños a la superficie.
- Estético : Proporciona un acabado limpio y redondeado.
Comparación con otros tipos de tornillos :
- Tornillos de cabeza plana versus tornillos de cabeza plana: los tornillos de cabeza plana sobresalen de la superficie, mientras que los tornillos de cabeza plana quedan al ras o empotrados.
- Tornillos de cabeza redonda : Las cabezas planas proporcionan un área de contacto más amplia y plana que las cabezas redondas, que son más abovedadas.
Normas comunes :
- ISO 7045 (Tornillos de cabeza plana con ranura en cruz)
- DIN 7985 (Tornillos para máquinas con cabeza alomada)
Consejos de selección :
- Material : Para ambientes exteriores o corrosivos, utilice tornillos de acero inoxidable o recubiertos.
- Tipo de unidad : coincida el tipo de unidad (por ejemplo, Phillips o Torx) con las herramientas disponibles.
- Tipo de rosca : elija roscas autorroscantes para materiales blandos o tornillos para máquina para metal.
- Tamaño de la cabeza : considere el tamaño en función del área de superficie que se va a sujetar.
Ejemplos de uso :
- Ensamblaje de productos electrónicos de consumo, como computadoras portátiles y teléfonos inteligentes.
- Fijación de luminarias y soportes en construcción.
- Colocación de molduras y componentes decorativos en muebles.
