Abrazaderas cuadradas para cinta
Abrazaderas cuadradas para cinta
| Cintas de cobre desnudo | ||||
|---|---|---|---|---|
| Tamaño del conductor mm | Largo mm | Ancho mm | Mmm | Peso unitario kg |
| 25 x 3 | 50 | 50 | 13 | 0,15 |
| 25 x 6 | 50 | 50 | 20 | 0,25 |
| 31 x 3 | 60 | 60 | 14 | 0,22 |
| 38 x 6 | 71 | 71 | 22 | 0,56 |
| 50×3 | 80 | 80 | 16 | 0,5 |
| 50 x 6 | 79 | 79 | 22 | 0,52 |
| Material: Bronce | ||||
| Cinta de cobre recubierta de plomo | ||||
|---|---|---|---|---|
| Tamaño del conductor mm | Largo mm | Ancho mm | Mmm | Peso unitario kg |
| 25 x 3 | 70 | 70 | 25 | 0,86 |
| Material: Bronce fosforoso | ||||
| Cinta de aluminio desnuda | ||||
|---|---|---|---|---|
| Tamaño del conductor mm | Largo mm | Ancho mm | Mmm | Peso unitario kg |
| 25 x 3 | 50 | 50 | 13 | 0,07 |
| Material: Aluminio | ||||

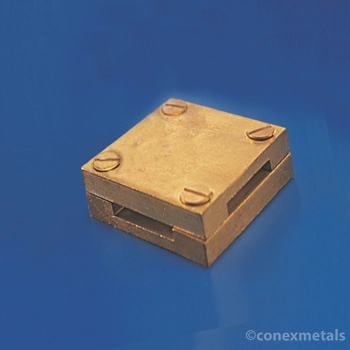

Las abrazaderas de cinta cuadradas, también conocidas como abrazaderas de cinta planas o abrazaderas de cinta rectangulares, son componentes eléctricos especializados que se utilizan para asegurar y establecer conexiones eléctricas con conductores planos o rectangulares, como cintas de cobre o aluminio. Se utilizan comúnmente en instalaciones eléctricas, sistemas de conexión a tierra y aplicaciones de unión.
Las características y usos clave de las abrazaderas de cinta cuadradas incluyen:
- Diseño: Las abrazaderas de cinta cuadradas están diseñadas para acomodar conductores planos o rectangulares, proporcionando una conexión eléctrica segura y confiable.
- Material: Las abrazaderas de cinta cuadradas generalmente están hechas de materiales de alta conductividad, como cobre o cobre estañado, para garantizar conexiones de baja resistencia.
- Versatilidad: Las abrazaderas de cinta cuadradas vienen en varios tamaños para adaptarse a diferentes dimensiones de conductores planos. Son adecuadas para usar con cintas de cobre o aluminio en diversas aplicaciones.
- Terminación: Las abrazaderas de cinta cuadradas a menudo tienen orificios o ranuras para permitir una fácil terminación de los conductores planos mediante tornillos, pernos u otros sujetadores.
- Unión eléctrica: Las abrazaderas de cinta cuadradas se utilizan en aplicaciones de unión para establecer conexiones eléctricas entre componentes metálicos, como acero estructural, gabinetes de equipos o tuberías, lo que garantiza un potencial igual y reduce el riesgo de peligros eléctricos.
- Sistemas de puesta a tierra: En los sistemas de puesta a tierra, se utilizan abrazaderas de cinta cuadradas para conectar el conductor de puesta a tierra (cinta de puesta a tierra) a los electrodos de puesta a tierra, como varillas de puesta a tierra o placas de puesta a tierra, estableciendo una ruta de puesta a tierra confiable.
- Protección contra rayos: Las abrazaderas de cinta cuadradas juegan un papel vital en los sistemas de protección contra rayos, donde se utilizan para conectar la cinta o el conductor de protección contra rayos a terminales aéreos (pararrayos) y conductores de bajada.
- Fácil instalación: Las abrazaderas de cinta cuadradas son fáciles de instalar y facilitan conexiones rápidas, lo que las convierte en una opción popular en diversas aplicaciones eléctricas y de conexión a tierra.
Las abrazaderas de cinta cuadradas son esenciales para crear conexiones eléctricas seguras y de baja resistencia con conductores planos, lo que garantiza la eficiencia y la seguridad de los sistemas eléctricos y de puesta a tierra. La instalación adecuada, el dimensionamiento correcto y el mantenimiento regular son cruciales para garantizar la longevidad y la eficacia de las conexiones.
