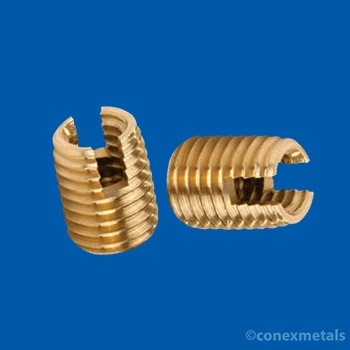

Insertos autorroscantes de latón
Insertos autorroscantes de latón
| Rosca interna | Longitudes disponibles (L) | Rosca externa (ØD) | Agujero piloto |
|---|---|---|---|
| M3 | 6 | M5 x 0,5 | 4.6-4.8 |
| M4 | 8 | M6.5 x 0.75 | 5.8-6.2 |
| M5 | 8/10 | M8 x 1.0 | 7.1-7.6 |
| M6 | 8 / 10 / 12 | M9 x 1.0 | 8.1-8.6 |
| M6 | 14 | M10 x 1.5 | 8.6-9.4 |
| M8 | 12/15 | M12 x 1.5 | 10,6-11,4 |
| M10 | 15 / 18 | M14 x 1.5 | 12,6-13,4 |
| M12 | 22 | M16 x 1.5 | 14.6-15.4 |
Los insertos autorroscantes de latón son insertos roscados de ingeniería de precisión diseñados para crear orificios roscados metálicos duraderos en diversos materiales, especialmente plásticos o metales blandos, sin necesidad de roscado previo. Conex Metals fabrica estos insertos en latón de alta calidad (con opciones en otras aleaciones disponibles) para proporcionar una conexión roscada robusta y permanente para tornillos o pernos. Con una planta de fabricación consolidada en Jamnagar, India, somos un productor de confianza y un proveedor global de insertos autorroscantes , que ofrece soluciones de fijación fiables y de alta calidad a industrias de todo el mundo.
| Hoja de datos de insertos autorroscantes de latón | |
|---|---|
| Categoría | Detalles |
| Tamaños de insertos roscados | M3, M4, M5, M6, M7, M8, M9, M10, M11, M12, M14, M15, M16, M17, M18, M20, M21, M22, M24, M25, 1/8″, 1/4″, 3/8″, 1/2″, 5/8″, 3/4″ |
| Características especiales | Resistencia superior a la tracción, resistencia a la corrosión y a la abrasión, alta durabilidad, libre de óxido. |
| Material | CuZn38 Pb1.5, IS 4170/67, IS 2704/83, EN1A, BSS 249, CuZn40, CuZn35Pb1, EN1, BS2874/86, CuZn37, CZ121Pb3, CuZn35, Cz108, Cz109, Latón de fácil mecanizado IS 319/89 (Grado I, II y III) Según los requisitos del cliente. |
| Hilo estándar | Rosca ISO (MÉTRICA), Rosca BA, Rosca BSC, Rosca BSP, Rosca BSB, Rosca BSW, Rosca BSF, Rosca UNC – UNF – UNEF, NPSM, BSPT, NPT |
| Acabado y recubrimiento | Recubrimiento natural, recubrimiento de estaño, recubrimiento de zinc, recubrimiento de níquel, recubrimiento de plata, recubrimiento de cromo, según las especificaciones del cliente. |
| Tiempo de muestreo | Disponible en 5-10 días para diferentes artículos. |
| Formato de dibujo | CAD / PDF / DWG / IGS / STEP |
| Embalaje | Embalaje estándar, caja de cartón o palé, según especificaciones personalizadas. |
| Envío | DHL, FedEx, UPS y por vía marítima o según los requisitos del cliente. |
Características principales de los insertos autorroscantes
Acción autorroscante:
Diseñados para crear sus propias roscas al atornillarse en un orificio previamente perforado, eliminando la necesidad de realizar operaciones de roscado adicionales. Esto simplifica el proceso de ensamblaje y reduce el tiempo de producción.Material de alta calidad:
Fabricados normalmente con latón de primera calidad, estos insertos ofrecen una excelente resistencia a la corrosión y durabilidad, lo que los hace ideales para una amplia gama de aplicaciones, desde la electrónica de consumo hasta los productos automotrices e industriales.Ingeniería de precisión:
Los insertos se fabrican con tolerancias muy ajustadas, lo que garantiza perfiles de rosca uniformes y un acoplamiento fiable con los elementos de fijación.Aplicación versátil:
Son especialmente eficaces en termoplásticos y otros materiales blandos, proporcionando una conexión roscada de metal a metal que mejora significativamente la capacidad de carga y la durabilidad de la unión.
Especificaciones técnicas (valores de ejemplo)
| Parámetro | Especificación (típica) |
|---|---|
| Material | Latón (por ejemplo, UNS CA-360) |
| Tamaños de rosca comunes | Generalmente disponible desde M3 hasta M12 (también disponible en tamaños personalizados). |
| Método de instalación | Autorroscante; se atornilla en un orificio previamente perforado. |
| Finalizar | Latón natural pulido |
| Diseño | Diseñado para una inserción de bajo par y un acoplamiento seguro y permanente. |
Nota: Las dimensiones reales, el paso de rosca y los tamaños disponibles pueden personalizarse para satisfacer los requisitos específicos del cliente.
Aplicaciones de los insertos autorroscantes
Fabricación y montaje:
Se utiliza en piezas moldeadas por inyección y componentes ensamblados donde se necesita una rosca metálica duradera en un sustrato más blando.Reparación y refuerzo:
Ideal para reparar roscas desgastadas o dañadas en plásticos, aluminio u otros materiales blandos sin necesidad de sustituir el componente completo.Electrónica de consumo y electrodomésticos:
Garantiza una fijación fiable y robusta en carcasas, cajas y paneles de montaje.Productos para la industria automotriz e industrial:
Proporciona reparación y refuerzo de roscas de larga duración en aplicaciones sujetas a vibraciones y esfuerzos mecánicos.
Ventajas de los insertos autorroscantes
Eficiencia en costes y tiempo:
Elimina la necesidad de operaciones de roscado secundarias, reduciendo así la complejidad de la fabricación y los costes de producción.Mayor resistencia de la unión:
Crea una rosca metálica robusta dentro de un material más blando, lo que mejora significativamente la capacidad de carga y la resistencia al desgaste de la conexión.Facilidad de instalación:
Su diseño autorroscante permite una instalación rápida, sin herramientas o con poco par de apriete, lo que la convierte en una solución ideal para aplicaciones de producción y reparación de alto volumen.Fiabilidad:
Las roscas uniformes y de fabricación precisa garantizan una conexión segura y permanente que resiste el uso repetido y las tensiones mecánicas.
Al elegir los insertos autorroscantes de Conex Metals, usted invierte en una solución fiable y de alto rendimiento que simplifica la fabricación y mejora la durabilidad de las conexiones roscadas en materiales difíciles.
