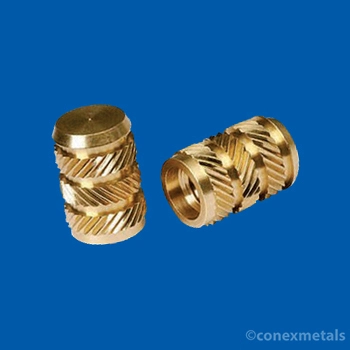

Insertos ultrasónicos de latón
Insertos ultrasónicos de latón
| Tamaño de la rosca | L (mm) | C (mm) | E (mm) |
|---|---|---|---|
| M3 | 7.3 | 1.3 | 4.6 |
| M4 | 10.2 | 1.8 | 6.7 |
| M5 | 11.2 | 2 | 7.4 |
| M6 | 14.4 | 2 | 8.1 |
| M8 | 16.5 | 2.3 | 11.1 |
Los insertos ultrasónicos de latón son elementos de fijación roscados avanzados diseñados para integrarse en piezas termoplásticas mediante energía ultrasónica. Durante el proceso de inserción ultrasónica, el inserto se calienta mediante vibraciones de alta frecuencia, lo que funde localmente el plástico. A medida que el plástico se solidifica, forma una unión segura y permanente alrededor del inserto, lo que resulta en una conexión roscada robusta entre metal y plástico. Somos uno de los mayores fabricantes y proveedores de insertos ultrasónicos de la India. Nuestra planta de fabricación en Jamnagar, India, ofrece una amplia gama de insertos ultrasónicos y exportamos nuestros productos a algunos de los mercados más exigentes en cuanto a calidad.
| Hoja de datos de insertos ultrasónicos de latón | |
|---|---|
| Categoría | Detalles |
| Características especiales | Roscas según las normas internacionales de aprobación y rechazo. |
| Ranura profunda para máxima resistencia a la extracción. | |
| Diámetro interior (DI) con tolerancia ajustada para evitar la entrada de material sobrante en los insertos. | |
| Material | Latón de fácil mecanizado IS 319 Tipo (I) |
| Latón de fácil mecanizado según la norma BS 249 Tipo (I) | |
| Latón de alta calidad de fácil mecanizado | |
| Composición especial del material de latón según los requisitos del cliente. | |
| Trapos | Sistema métrico ISO (roscas MM) |
| Hilos BA | |
| Roscas BSW (pulgadas) | |
| Hilos UNC, UNF | |
| Cualquier rosca según las especificaciones | |
| Inserciones de latón con formas | Insertos redondos moleteados |
| Insertos hexagonales | |
| Inserciones cuadradas | |
| Moleteado disponible | Diamante |
| Derecho | |
| Unidireccional | |
| Tipos de inserción | Hay disponibles inserciones tanto ciegas como pasantes. |
| Acabado y recubrimiento | Chapado natural |
| Niquelado | |
| Cromado | |
| Chapado en estaño | |
| O según las especificaciones del cliente. | |
| Personalización | Se pueden fabricar insertos de latón de cualquier tipo según las especificaciones o requisitos del cliente. |
Características principales de los insertos ultrasónicos
Integración de precisión:
Los insertos ultrasónicos se incrustan directamente en los componentes moldeados durante el proceso de producción, eliminando la necesidad de mecanizado secundario. Esto garantiza una alineación precisa de la rosca y una calidad uniforme en grandes series de producción.Materiales de alta calidad:
Fabricados normalmente con latón de primera calidad (con variantes opcionales de acero inoxidable), estos insertos ofrecen una excelente resistencia a la corrosión y durabilidad, lo que los hace ideales para aplicaciones exigentes en electrónica de consumo, componentes de automoción y productos industriales.Instalación por ultrasonidos:
El proceso ultrasónico utiliza vibraciones de alta frecuencia para fundir localmente el plástico circundante, lo que permite fijar el inserto en su lugar mientras el material se solidifica. Esto crea una conexión roscada permanente y de alta resistencia con un impacto térmico mínimo en la pieza base.Mayor resistencia mecánica:
al sustituir las roscas de plástico más débiles por un inserto metálico, la capacidad de carga general y la resistencia al desgaste o al desprendimiento mejoran significativamente.
Especificaciones técnicas (valores de ejemplo)
| Parámetro | Especificación (típica) |
|---|---|
| Material | Latón de alta calidad (por ejemplo, UNS CA-360) o acero inoxidable. |
| Tamaños de rosca disponibles | Generalmente disponible desde M3 hasta M12 (también disponible en tamaños personalizados). |
| Longitud de inserción | Aproximadamente 1,25–1,5 veces el diámetro nominal de la rosca. |
| Método de instalación | Inserción ultrasónica (mediante equipos de soldadura ultrasónica) |
| Temperatura de funcionamiento | Adecuado para entornos típicos de piezas moldeadas (por ejemplo, de -40 °C a +100 °C). |
Nota: Las dimensiones exactas y el paso de rosca se pueden adaptar para satisfacer los requisitos específicos de cada aplicación.
Aplicaciones de los insertos ultrasónicos
Electrónica de consumo y electrodomésticos:
Garantizamos roscas duraderas y precisas en carcasas, cajas y paneles de montaje.Componentes para la industria automotriz e industrial:
Proporcionan una reparación y un refuerzo mejorados de las piezas de plástico sometidas a esfuerzos mecánicos y vibraciones.Moldeo de alto volumen:
Ideal para aplicaciones de moldeo por inyección o rotacional donde la consistencia y el rendimiento son fundamentales.
Ventajas de los insertos ultrasónicos
Reparación permanente de roscas:
Convierte una pieza de plástico moldeado en un componente roscado de alta resistencia sin necesidad de mecanizado adicional.Consistente y repetible:
El proceso ultrasónico garantiza una colocación uniforme de los insertos y una calidad de rosca óptima en todas las piezas.Rentable:
Se integra a la perfección en el proceso de moldeo, reduciendo el tiempo de montaje y los costes generales de producción.Rendimiento robusto:
Mejora la durabilidad y la capacidad de carga del producto terminado al reemplazar las débiles roscas de plástico con un inserto metálico.
Al elegir los insertos ultrasónicos de Conex Metals, usted invierte en una solución de fijación de vanguardia que proporciona una reparación y un refuerzo de roscas permanentes y fiables para componentes termoplásticos moldeados.
