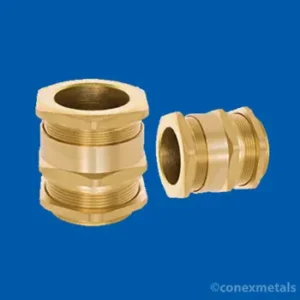

Prensaestopas de Latón CW
Prensaestopas de Latón CW
| Prensaestopas CW | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tamaño de la glándula | Roscas de entrada estándar «C» otras opciones/tamaños | Longitud mínima de rosca «D» | Rangos de focas | Diámetro del alambre de armadura. | Diámetro máximo de la esquina «E» | ||||||
| Métrico | TNP | Página | Diámetro del cable «A» máx. | Diámetro del cable «B’ | |||||||
| Sello estándar | Sello grueso | ||||||||||
| Mín. | Máx. | Mín. | Máx. | ||||||||
| 208/16 | 20 | « | 11 | 15 | 8.6 | 8 | 13.4 | 5.5 | 9.9 | 0.9 | 24.4 |
| Años 20 | 20 | « | 13.5 | 15 | 11.6 | 11.4 | 15.9 | 7 | 12.4 | 0,9 /1,25 | 26.6 |
| 20 | 20 | « | 16 | 15 | 13.9 | 15 | 20.9 | 11.1 | 17.9 | 0,9/1,25 | 33.3 |
| 25 | 25 | 3/4″ | 21 | 15 | 19.9 | 20.3 | 27.4 | 15 | 23.9 | 1,25/1,60 | 40.5 |
| 32 | 32 | 1″ | 29 | 15 | 26.2 | 26 | 33.9 | 23 | 29.9 | 1.6/2.00 | 51 |
| 40 | 40 | 1-1/4″ | 36 | 15 | 32.1 | 31 | 40.4 | 26.6 | 35.9 | 1.6/2.00 | 61 |
| Años 50 | 50 | 1-1/2″ | 36 | 15 | 38.1 | 36.5 | 46.7 | 32.9 | 42.4 | 2/2,50 | 66,5 |
| 50 | 50 | 2″ | 42 | 15 | 44 | 43 | 53.1 | 30.3 | 49,9 | 2/2,50 | 77,7 |
| 63S | 63 | 2″ | 48 | 15 | 50 | 48.9 | 59.4 | 44.6 | 55,9 | 2.5 | 83.2 |
| 63 | 63 | 2-1/2″ | – | 15 | 55,9 | 58 | 65,9 | 51.5 | 58,9 | 2.5 | 86,7 |
| 75S | 75 | 2-1/2″ | – | 15 | 61.9 | 60.6 | 72.1 | 56.4 | 68,9 | 2.5 | 101.6 |
| 75 | 75 | 3″ | – | 15 | 67,9 | 64.9 | 78,5 | 62,7 | 74.9 | 2,5/3,15 | 111.1 |
| 90 | 90 | 3-1/2″ | – | 15 | 79.3 | 76 | 90.4 | 64.2 | 79.3 | 3.15 | 128.6 |
| Todas las dimensiones en milímetros | |||||||||||
Todos los prensaestopas están disponibles con accesorios y tomas de tierra.
Material:
Latón de fácil mecanización tipo IS 319 (i) o
latón de fácil mecanización según BS 249 CZ 121 Latón de grado CDA 360 tipo (i) o
latón de fácil mecanización de alto grado o
cualquier composición especial de material de latón según los requisitos del cliente
Hilos:
ISO Métrico (Roscas MM).
Acabado y recubrimiento:
Natural, niquelado, estañado o cualquier recubrimiento según especificación del cliente.
Los prensaestopas CW son resistentes a la intemperie y se pueden utilizar en condiciones corrosivas cuando están protegidos con una cubierta.
Bloqueo de blindaje positivo, continuidad de tierra efectiva, mayor resistencia mecánica.
Se puede desarrollar cualquier tipo de prensaestopas de latón especiales y suministrarlos exactamente según las especificaciones del cliente.
Características:
Según BS 6121 pt. Más adecuado para cables SWA con revestimiento de plástico o caucho. El sello exterior sujeta la funda del cable. Para uso en la mayoría de las condiciones climáticas. Diseño resistente a la intemperie y al agua. Tiene anillos de bloqueo de armadura separados. Se puede suministrar con instalación de tierra integrada.
Tamaño del prensaestopas:
20 mm, 25 mm, 32 mm, 40 mm, 16 mm, 50 mm, 63 mm, 50 mm, 75 mm, 90 mm, 1/2, 3/4, 1 11/4, 11/2, 2 2/12 NPT, M12, M16, M20, M25, M32, M40, M50, M63, M75, prensaestopas roscados, conexiones métricas
Clasificación IP: IP 66
Los prensaestopas industriales CW son un tipo de prensaestopas que se utilizan comúnmente en aplicaciones industriales y comerciales para proporcionar puntos de entrada de cables seguros y herméticos en gabinetes, cajas de conexiones o equipos. La designación “CW” indica un tipo o estándar específico de prensaestopas. Estos prensaestopas están diseñados para ofrecer protección contra factores ambientales como el polvo, la humedad y las tensiones mecánicas.
A continuación se presentan algunos puntos clave sobre los prensaestopas industriales CW:
Función: Los prensaestopas CW cumplen funciones similares a otros prensaestopas:
- Entrada de cables: Crean un punto de entrada sellado para los cables en los gabinetes, evitando la entrada de polvo, humedad y contaminantes.
- Alivio de tensión: estos prensaestopas brindan soporte mecánico a los cables, reduciendo la tensión y evitando flexiones o tensiones excesivas en el punto de entrada.
Características: Los prensaestopas industriales CW suelen tener las siguientes características:
- Mecanismo de sellado: Estos prensaestopas incorporan mecanismos de sellado como juntas de goma, juntas tóricas u otros materiales de sellado para crear un sello hermético y resistente a la intemperie alrededor del cable.
- Amplia gama de tamaños: los prensaestopas CW vienen en varios tamaños para adaptarse a diferentes diámetros de cable.
- Diseño resistente a la intemperie: a menudo están diseñados para ser resistentes a la intemperie, lo que permite su uso en entornos exteriores y expuestos.
Materiales y acabados: Los prensaestopas CW suelen estar fabricados con materiales como latón, acero inoxidable u otros materiales robustos que ofrecen resistencia a la corrosión y al estrés mecánico. Pueden estar disponibles distintos acabados para adaptarse a diversas aplicaciones.
Aplicaciones: Los prensaestopas industriales CW se utilizan en diversas industrias, incluidas las de fabricación, las industrias de procesamiento, la construcción y más. Son valiosos en aplicaciones en las que los cables deben protegerse contra condiciones ambientales adversas y donde la entrada segura de los cables es esencial.
