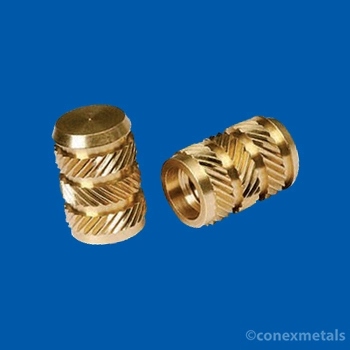

Inserções ultrassônicas de latão
Inserções ultrassônicas de latão
| Tamanho da rosca | L (mm) | C (mm) | E (mm) |
|---|---|---|---|
| M3 | 7.3 | 1.3 | 4.6 |
| M4 | 10.2 | 1.8 | 6.7 |
| M5 | 11.2 | 2 | 7.4 |
| M6 | 14.4 | 2 | 8.1 |
| M8 | 16,5 | 2.3 | 11.1 |
Os insertos ultrassônicos de latão são fixadores roscados avançados, projetados para integração em peças termoplásticas utilizando energia ultrassônica. Durante o processo de inserção ultrassônica, o inserto é aquecido por vibrações de alta frequência, que derretem o plástico localmente. À medida que o plástico flui e solidifica, forma uma ligação segura e permanente ao redor do inserto, resultando em uma conexão roscada robusta entre metal e plástico. Somos um dos maiores fabricantes e fornecedores de insertos ultrassônicos da Índia. Nossa fábrica em Jamnagar, Índia, oferece uma ampla gama de insertos ultrassônicos e exportamos nossos produtos para alguns dos mercados mais exigentes do mundo.
| Folha de dados de insertos ultrassônicos de latão | |
|---|---|
| Categoria | Detalhes |
| Características especiais | Roscas conforme as normas internacionais Go & Not Go. |
| Sulco profundo para máxima resistência à extração | |
| Diâmetro interno (DI) com tolerância rigorosa para evitar a entrada desnecessária de fluido nos insertos. | |
| Material | Latão de corte livre IS 319 Tipo (I) |
| Latão de corte livre conforme BS 249 Tipo (I) | |
| Latão de corte livre de alta qualidade | |
| Composição especial de latão conforme a necessidade do cliente | |
| Fios | Sistema métrico ISO (roscas MM) |
| BA Threads | |
| Rosca BSW (polegadas) | |
| Tópicos da UNC e UNF | |
| Qualquer rosca conforme as especificações. | |
| Formatos de Inserções de Latão | Inserções redondas serrilhadas |
| Inserções hexagonais | |
| Inserções quadradas | |
| Recartilhado disponível | Diamante |
| Direto | |
| Unidirecional | |
| Tipos de inserção | Estão disponíveis inserções cegas e passantes. |
| Acabamento e revestimento | Revestimento Natural |
| Niquelado | |
| Cromado | |
| Estanhado | |
| Ou conforme as especificações do cliente. | |
| Personalização | Qualquer tipo de inserto de latão pode ser desenvolvido de acordo com as especificações ou requisitos do cliente. |
Principais características dos insertos ultrassônicos
Integração de Precisão:
Os insertos ultrassônicos são incorporados diretamente nos componentes moldados durante o processo de produção, eliminando a necessidade de usinagem secundária. Isso garante alinhamento preciso da rosca e qualidade consistente em grandes lotes de produção.Materiais de alta qualidade:
Normalmente fabricados em latão de alta qualidade (com variantes opcionais em aço inoxidável), esses insertos oferecem excelente resistência à corrosão e durabilidade, tornando-os ideais para aplicações exigentes em eletrônicos de consumo, componentes automotivos e produtos industriais.Instalação ultrassônica:
O processo ultrassônico utiliza vibrações de alta frequência para derreter o plástico ao redor localmente, permitindo que o inserto seja fixado no lugar à medida que o material se solidifica novamente. Isso cria uma conexão roscada permanente e de alta resistência com impacto térmico mínimo na peça original.Maior resistência mecânica:
Ao substituir as roscas de plástico mais frágeis por um inserto metálico, a capacidade geral de carga e a resistência ao desgaste ou à ruptura são significativamente melhoradas.
Especificações técnicas (valores de exemplo)
| Parâmetro | Especificação (típica) |
|---|---|
| Material | Latão de alta qualidade (por exemplo, UNS CA-360) ou aço inoxidável. |
| Tamanhos de rosca disponíveis | Normalmente disponível nos tamanhos M3 a M12 (tamanhos personalizados disponíveis) |
| Comprimento de inserção | Aproximadamente 1,25 a 1,5 vezes o diâmetro nominal da rosca. |
| Método de instalação | Inserção ultrassônica (utilizando equipamento de soldagem ultrassônica) |
| Temperatura de operação | Adequado para ambientes típicos de peças moldadas (por exemplo, de -40°C a +100°C). |
Nota: As dimensões exatas e os passos das roscas podem ser ajustados para atender aos requisitos específicos da aplicação.
Aplicações de Inserções Ultrassônicas
Eletrônicos e eletrodomésticos:
Garantindo roscas duráveis e precisas em carcaças, gabinetes e painéis de montagem.Componentes automotivos e industriais:
Oferecemos reparos e reforços aprimorados para peças plásticas sujeitas a estresse mecânico e vibração.Moldagem de Alto Volume:
Ideal para aplicações de moldagem por injeção ou rotomoldagem onde a consistência e o desempenho são essenciais.
Vantagens dos insertos ultrassônicos
Reparo permanente de roscas:
Converte uma peça plástica moldada em um componente roscado de alta resistência sem necessidade de usinagem adicional.Consistente e repetível:
O processo ultrassônico garante a colocação uniforme do inserto e a qualidade da rosca em todas as peças.Custo-benefício:
Integra-se perfeitamente ao processo de moldagem, reduzindo o tempo de montagem e os custos gerais de produção.Desempenho robusto:
Aumenta a durabilidade e a capacidade de carga do produto final, substituindo as roscas plásticas frágeis por um inserto metálico.
Ao escolher os insertos ultrassônicos da Conex Metals, você investe em uma solução de fixação de última geração que oferece reparo e reforço de roscas permanentes e confiáveis para componentes termoplásticos moldados.
