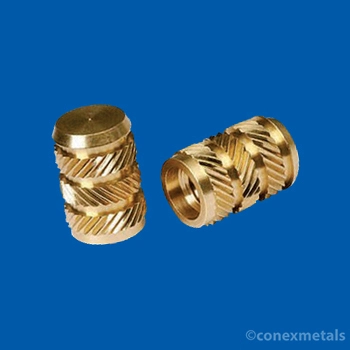

Ultraschalleinsätze aus Messing
Ultraschalleinsätze aus Messing
| Gewindegröße | L (mm) | C (mm) | E (mm) |
|---|---|---|---|
| M3 | 7.3 | 1.3 | 4.6 |
| M4 | 10.2 | 1.8 | 6.7 |
| M5 | 11.2 | 2 | 7.4 |
| M6 | 14.4 | 2 | 8.1 |
| M8 | 16,5 | 2.3 | 11.1 |
Ultraschall-Einsätze aus Messing sind hochentwickelte Gewindebefestigungen, die mittels Ultraschallenergie in thermoplastische Bauteile integriert werden. Beim Ultraschall-Einpressvorgang wird der Einsatz durch hochfrequente Vibrationen erhitzt, wodurch der Kunststoff lokal schmilzt. Beim anschließenden Erhitzen und Erstarren bildet der Kunststoff eine sichere, dauerhafte Verbindung um den Einsatz – das Ergebnis ist eine robuste Metall-Kunststoff-Gewindeverbindung. Wir gehören zu den größten Herstellern und Lieferanten von Ultraschall-Einsätzen aus Indien. Unser Werk in Jamnagar, Indien, bietet eine breite Palette an Ultraschall-Einsätzen , und wir exportieren unsere Produkte weltweit in einige der qualitätsbewusstesten Märkte.
| Datenblatt für Ultraschalleinsätze aus Messing | |
|---|---|
| Kategorie | Details |
| Besondere Merkmale | Gewinde gemäß internationalen Go & Not Go Standards |
| Tiefe Nut für maximale Auszugsfestigkeit | |
| Innendurchmesser (I/D) mit geringer Toleranz, um zu verhindern, dass unnötige Spülflüssigkeit in die Einsätze gelangt. | |
| Material | Automatenmessing IS 319 Typ (I) |
| Automatenmessing nach BS 249 Typ (I) | |
| Hochwertiges Automatenmessing | |
| Spezielle Messingmaterialzusammensetzung gemäß Kundenwunsch | |
| Threads | ISO-Metrisch (MM-Gewinde) |
| BA Threads | |
| BSW-Gewinde (Zoll) | |
| UNC, UNF Threads | |
| Alle Gewinde gemäß Spezifikationen | |
| Messingeinsätze Formen | Runde gerändelte Einsätze |
| Sechskanteinsätze | |
| Quadratische Einsätze | |
| Rändelung verfügbar | Diamant |
| Gerade | |
| Unidirektional | |
| Einfügetypen | Es sind sowohl Blind- als auch Durchgangseinsätze erhältlich. |
| Oberflächenbehandlung und Beschichtung | Naturplattiert |
| vernickelt | |
| verchromt | |
| verzinnt | |
| Oder gemäß Kundenspezifikationen | |
| Anpassung | Messingeinsätze jeder Art können gemäß den Spezifikationen oder Anforderungen des Kunden entwickelt werden. |
Hauptmerkmale von Ultraschalleinsätzen
Präzise Integration:
Ultraschall-Einsätze werden während des Produktionsprozesses direkt in die Formteile integriert, wodurch eine Nachbearbeitung entfällt. Dies gewährleistet eine präzise Gewindeausrichtung und gleichbleibende Qualität auch bei großen Produktionsserien.Hochwertige Materialien:
Diese Einsätze werden typischerweise aus hochwertigem Messing (optional auch aus Edelstahl) gefertigt und bieten eine ausgezeichnete Korrosionsbeständigkeit und Langlebigkeit. Dadurch eignen sie sich ideal für anspruchsvolle Anwendungen in der Unterhaltungselektronik, bei Automobilkomponenten und Industrieprodukten.Ultraschallmontage:
Beim Ultraschallverfahren wird der umgebende Kunststoff durch hochfrequente Vibrationen lokal angeschmolzen. Dadurch wird der Einsatz fixiert, während das Material wieder erstarrt. So entsteht eine dauerhafte, hochfeste Gewindeverbindung mit minimaler thermischer Belastung des Werkstücks.Verbesserte mechanische Festigkeit:
Durch den Austausch der schwächeren Kunststoffgewinde gegen einen Metalleinsatz werden die Gesamttragfähigkeit und die Beständigkeit gegen Verschleiß und Ausreißen deutlich verbessert.
Technische Spezifikationen (Beispielwerte)
| Parameter | Spezifikation (typisch) |
|---|---|
| Material | Hochwertiges Messing (z. B. UNS CA-360) oder Edelstahl |
| Verfügbare Gewindegrößen | Üblicherweise erhältlich in den Größen M3 bis M12 (Sondergrößen auf Anfrage) |
| Einsatzlänge | Etwa 1,25–1,5-facher Nenngewindedurchmesser |
| Installationsmethode | Ultraschalleinfügung (unter Verwendung von Ultraschallschweißgeräten) |
| Betriebstemperatur | Geeignet für typische Umgebungsbedingungen für Formteile (z. B. –40 °C bis +100 °C) |
Hinweis: Die genauen Abmessungen und Gewindesteigungen können an die jeweiligen Anwendungsanforderungen angepasst werden.
Anwendungen von Ultraschalleinsätzen
Unterhaltungselektronik & Haushaltsgeräte:
Gewährleistung langlebiger, präziser Gewinde in Gehäusen, Einschüben und Montageplatten.Automobil- und Industriekomponenten:
Verbesserte Reparatur und Verstärkung von Kunststoffteilen, die mechanischer Belastung und Vibrationen ausgesetzt sind.Großvolumiges Spritzgießen:
Ideal für Spritzguss- oder Rotationsformanwendungen, bei denen Konsistenz und Leistung entscheidend sind.
Vorteile von Ultraschalleinsätzen
Dauerhafte Gewindereparatur:
Wandelt ein geformtes Kunststoffteil ohne zusätzliche Bearbeitung in ein hochfestes Gewindebauteil um.Konstant und wiederholbar:
Das Ultraschallverfahren gewährleistet eine gleichmäßige Platzierung der Einsätze und eine gleichbleibende Gewindequalität bei jedem einzelnen Teil.Kosteneffektiv:
Lässt sich nahtlos in den Formgebungsprozess integrieren, wodurch Montagezeit und Gesamtproduktionskosten reduziert werden.Robuste Leistung:
Erhöht die Haltbarkeit und Belastbarkeit des Endprodukts durch den Austausch schwacher Kunststoffgewinde gegen einen Metalleinsatz.
Mit der Wahl der Ultraschall-Einsätze von Conex Metals investieren Sie in eine hochmoderne Befestigungslösung, die eine dauerhafte und zuverlässige Gewindereparatur und -verstärkung für geformte thermoplastische Bauteile bietet.
