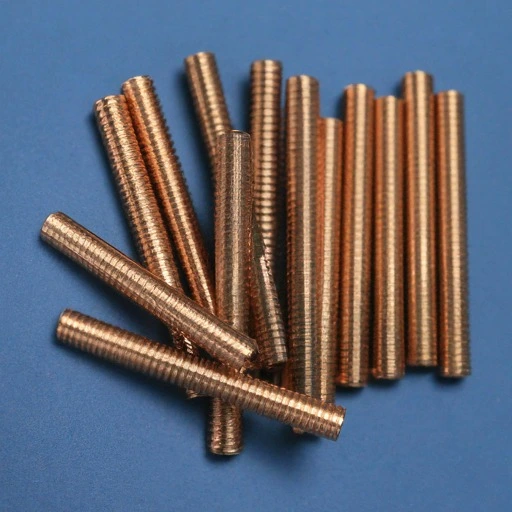

Kupferbolzen für Transformatoren
Kupferbolzen für Transformatoren
Kupfer-Gewindebolzen – Präzisions-Kupferkomponenten für NS-, MS- und HS-Transformatordurchführungsanwendungen
Wir sind einer der führenden Hersteller und Exporteure von Kupferbolzen für Transformatoren aus Indien. Wir beliefern den globalen Transformatoren- und Elektrogeräte-Markt seit vielen Jahrzehnten mit hochleitfähigen Gewindekupferbolzen. Unsere Kupferbolzen sind für Niederspannungs- (NS), Mittelspannungs- (MS) und Hochspannungs- (HS) Anwendungen konzipiert, insbesondere für Transformatordurchführungsbaugruppen und Anschlussklemmen.
Materialgüten und Eigenschaften der Kupferbolzen
| Materialgüte | Norm | Kupfergehalt | Elektrische Leitfähigkeit |
|---|---|---|---|
| ETP-Kupfer | ASTM B187 / B133 | > 99,90% Cu | ≥ 100% IACS |
| Sauerstofffreies Kupfer (OFHC) | ASTM B187 / B170 | ≥ 99,95% Cu | ≥ 101% IACS |
| Elektrolytischer Kupferstab | IS 191 / DIN 40500 | ≥ 99,90% Cu | ≥ 100% IACS |
Herstellungsprozess der Kupfer-Gewindebolzen für Transformatordurchführungen
- Kupferstabbeschaffung und -zuschnitt – Hochreinen Kupferstäbe werden beschafft und auf erforderliche Längen zugeschnitten.
- Drehen und Gewindeschneiden – CNC-Drehmaschinen und Präzisions-Gewinderollmaschinen erzeugen genaue Voll- oder Halbgewinde.
- Abfasen und Schlitzen – Zur Erleichterung der Montage und des elektrischen Kontakts.
- Glühen (Optional) – Für verbesserte Duktilität in bestimmten Anwendungen.
- Entgraten und Oberflächenreinigung – Gewährleistet eine glatte Oberfläche und bessere Leitfähigkeit.
- Galvanik (Optional) – Zinn- oder Silberbeschichtung nach Kundenwunsch.
Verwendete Maschinen:
- CNC-Drehzentren
- Gewinderollmaschinen
- Spitzenlose Schleifmaschinen
- Anfas- und Schlitzmaschinen
- Beschichtungs- und Reinigungsanlagen
Typische Produkte
- Vollgewindige Kupferbolzen
- Halbgewindige Kupferbolzen
- Gewindekupferbolzen mit Sechskantschulter
- Kupferbolzen mit geschlitzten oder gebohrten Enden
- Verzinnte oder versilberte Bolzen
Hinweis: Diese Bolzen sind hauptsächlich in 3/8″, 1/2″ und 3/4″ UNC-Gewinden erhältlich, die in Transformatordurchführungsbaugruppen für NS-, MS- und HS-Systeme weit verbreitet sind.
Oberflächenoptionen
- Natürliche Blankkupferoberfläche
- Verzinnt (Elektro-Verzinnt)
- Versilbert für hohe Leitfähigkeit
Bediente Industrien: Transformatorenfertigung, Elektrische Versorgungsunternehmen und Schaltanlagen, Erneuerbare Energieanlagen, Eisenbahn und Traktionssysteme, Schwere Elektrogeräte-Hersteller
Toleranzen und Lieferzeit
- Maßtoleranzen: ±0,05 mm (oder gemäß Kundenzeichnung)
- Gewindetoleranzen: Gemäß ISO metrisch / UNC / UNF / BSW / DIN-Normen
- Typische Lieferzeit: 4–6 Wochen für Großbestellungen
Leistungskennzahlen
- Hohe Leitfähigkeit: ≥100% IACS für maximalen Stromtransfer
- Thermische Beständigkeit: Ausgezeichnete Wärmeabführungseigenschaften
- Mechanische Festigkeit: Widersteht dem Anzugsmoment bei der Installation
- Oberflächenintegrität: Gratfreie Gewinde für überlegenen elektrischen Kontakt
Maßtabelle für Kupferbolzen
| Gewindegröße | Längenbereich (mm) | Gewindetyp | Typ |
|---|---|---|---|
| M6 | 20–100 | ISO Metrisch | Voll- / Halbgewinde |
| M8 | 25–150 | ISO Metrisch | Voll- / Halbgewinde |
| M10 | 30–200 | Metrisch / UNC | Mit oder ohne Schlitz |
| M12 | 40–250 | Metrisch / BSW | Verzinnt / Blank |
| M16 | 50–300 | Metrisch / UNF | Sechskantschulter Optional |
| 3/8″ | 1″–6″ | UNC | Gewinde / Geschlitzt |
| 1/2″ | 1,5″–6″ | UNC | Verzinnt / Versilbert |
| 3/4″ | 2″–8″ | UNC | Schwerlast-Bolzen |
Sondergrößen auf Anfrage erhältlich.
Maßtabelle für Zubehör
| Bauteiltyp | Außendurchmesser (mm) | Gewindegröße (Metrisch) | Gewindegröße (UNC) | Länge (mm) |
|---|---|---|---|---|
| Kupferbolzen | 6,0 | M6, M8, M10 | 1/4″, 3/8″ | 15-50 |
| Bronze-Spaten | 8,0 | M8, M10, M12 | 1/2″ | 20-60 |
| Bronze-Klemme | 10,0 | M10, M12, M14 | 3/4″ | 25-75 |
| Messing-Sicherungsmutter | 12,0 | M8, M10, M12 | 1/4″, 3/8″, 1/2″, 3/4″ | – |
Warum unsere Kupfer-Transformatorbolzen wählen?
- Jahrzehnte globaler Exporterfahrung
- Vollständig anpassbare Abmessungen und Beschichtungen
- Standard-Lieferung in 4–6 Wochen
- Schnelles Bemusterung und Prototyping
- Responsive Kommunikation und Ingenieurunterstützung
- Eigenmarken-Kennzeichnung und individuelle Verpackung verfügbar
Kundenstimme David M., Ohio, USA: „Wir arbeiten seit über 7 Jahren mit diesem indischen Lieferanten zusammen. Ihre Kupfer-Transformatorbolzen haben unsere früheren Lieferanten in Qualität und Lieferzeiten konstant übertroffen.“
Verpackung und Versand
- Standardverpackung: Wellpappkartons, Polybeutel mit Etiketten
- Individuelle Verpackung: Blister-Packs, kundeneigene Kartons
- Exportversand: Seefracht, Luftfracht und Expresskurier-Optionen
Glossar der Begriffe
- IACS: Internationaler geglühter Kupferstandard, ein Maß der elektrischen Leitfähigkeit
- ETP-Kupfer: Elektrolytisch zähgeglühtes Kupfer, hohe Leitfähigkeitsgüte
- OFHC-Kupfer: Sauerstofffreies hochleitfähiges Kupfer für erstklassige elektrische Leistung
- Gewinderollen: Verfahren zur Gewindeherstellung durch Pressen statt Schneiden, resultiert in höherer Festigkeit
Suchen Sie hochleistungsfähige Kupferbolzen für Transformatoren? Kontaktieren Sie uns jetzt für ein schnelles Angebot, eine Produktbroschüre oder eine Ingenieurberatung!
