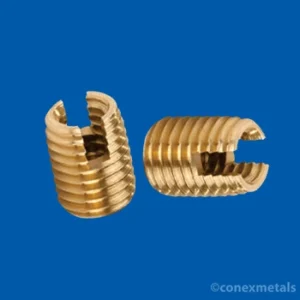

Messing-Presseinsätze

Datenblatt für Messing-Presseinsätze
Gewindegröße d1	L +0/-0,25	d3 nom	D min	D1 min	t ±0,15	W min	T
M2,5	5,2	7,1	3,7-4	7,4	0,75	1,7	5,3
M2,5	4,1	7,1	3,7-4	7,4	0,75	1,7	4,2
M3	5,2	7,1	3,7-4	7,4	0,75	1,7	5,3
M3	4,1	7,1	3,7-4	7,4	0,75	1,7	4,2
M4	8,5	8,7	5,4-5,9	10,9	0,75	2,5	8,6
M4	5,6	8,7	5,4-5,9	10,9	0,75	2,5	5,8
M5	10,1	11,1	6-6,5	12,2	0,9	2,85	10,2
M5	6,6	11,1	6-6,5	12,2	0,9	2,85	6,8
M6	12,3	12,7	7,7-8,2	14,6	1	3,2	12,5
M6	7,7	12,7	7,7-8,2	14,6	1	3,2	7,9
M8	10,1	14,3	10,2-10,6	19,1	1,25	4,25	10,3

Die von Conex Metals im Pressschlagverfahren hergestellten Messing-Gewindeeinsätze sind präzisionsgefertigte Gewindeeinsätze. Bei diesem Verfahren wird der Einsatz kaltgeschmiedet, um ein exaktes und gleichmäßiges Gewindeprofil zu erzielen. Dadurch eignen sie sich ideal für Anwendungen, bei denen herkömmliches Gewindeschneiden oder die spanende Bearbeitung weichere Werkstoffe beschädigen könnten. Diese Einsätze werden typischerweise aus hochwertigem Messing gefertigt und bieten hervorragende Korrosionsbeständigkeit und Langlebigkeit. Dank unseres Engagements für Präzision und handwerkliches Können erfüllen unsere Pressschlag-Gewindeeinsätze höchste Qualitätsstandards und sind somit eine zuverlässige Wahl für vielfältige industrielle Anwendungen.

Hauptmerkmale von Presseinsätzen

Herstellungsverfahren:
Diese Einsätze werden im Pressschlagverfahren aus einem massiven Metallstück geformt, um enge Toleranzen und eine robuste Gewindebildung ohne Nachbearbeitung zu gewährleisten.
Material:
Typischerweise wird das Produkt aus hochwertigem Messing gefertigt (andere Legierungen sind optional erhältlich), was eine hervorragende Korrosionsbeständigkeit und gleichbleibende Leistung auch unter anspruchsvollen Bedingungen gewährleistet.
Gewindeintegrität:
Durch das Pressklopfverfahren entsteht ein sauberes, wohldefiniertes Gewinde, das die Haltekraft erhöht und das Risiko des Ausreißens minimiert, selbst bei weicheren oder dünneren Materialien.
Designeffizienz:
Dank ihrer kompakten, flachen Bauweise ist die Installation auch bei beengten Platzverhältnissen möglich, während gleichzeitig eine dauerhafte und sichere Gewindeverbindung gewährleistet wird.

Technische Spezifikationen (Beispielwerte)

Parameter	Spezifikation (typisch)
Material	Messing (z. B. UNS CA‐360)
Gewindegrößen	Erhältlich in verschiedenen Ausführungen (z. B. M3 bis M12)
Einsatzlänge	Typischerweise das 1,25- bis 1,5-fache des Nenngewindedurchmessers
Verfahren	Kaltgehämmert (kaltgeschmiedet)
Beenden	Natur poliertes Messing

Hinweis: Genaue Abmessungen und Toleranzen können gemäß den Kundenanforderungen angepasst werden.

Anwendungsbereiche von Presseinsätzen

Befestigung in weichen Materialien:
Ideal zum Reparieren oder Verstärken von Gewinden in Kunststoffen, Aluminium oder Druckgussteilen, ohne zusätzliche Schäden zu verursachen.
Montage & Reparatur:
Häufig verwendet in Industrie-, Automobil- und Konsumgüteranwendungen, wo langlebige Gewinde benötigt werden.
Kosteneffiziente Produktion:
Durch den Wegfall der Nachbearbeitung reduziert das Pressklopfverfahren Produktionszeit und -kosten und gewährleistet gleichzeitig eine gleichbleibende Qualität.

Vorteile

Erhöhte Festigkeit:
Die pressgestanzte Konstruktion sorgt für ein robustes, präzise geformtes Gewinde, das die Belastbarkeit der Verbindung deutlich verbessert.
Gleichbleibende Qualität:
Der Herstellungsprozess gewährleistet eine hohe Wiederholgenauigkeit und präzise Abmessungen, was für die Serienproduktion von entscheidender Bedeutung ist.
Korrosionsbeständigkeit:
Die Messingkonstruktion bietet einen hervorragenden Schutz vor Korrosion, wodurch diese Einsätze sowohl für Innen- als auch für Außenanwendungen zuverlässig sind.
Vielseitigkeit:
Diese Einsätze sind in verschiedenen Größen und Gewindespezifikationen erhältlich und können so an spezifische Konstruktionsanforderungen in einer Vielzahl von Branchen angepasst werden.

Mit den Presseinsätzen von Conex Metals erhalten Sie eine leistungsstarke und kostengünstige Lösung für die Herstellung oder Reparatur von Gewindeverbindungen in anspruchsvollen Werkstoffen. Ihre präzise Fertigung und robuste Konstruktion gewährleisten eine dauerhaft feste und zuverlässige Verbindung.
