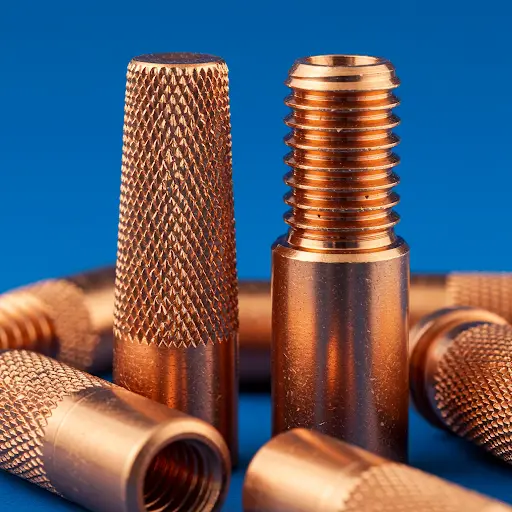

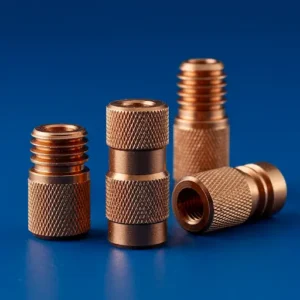

Kupfereinsätze – Kupfergewindeeinsätze

Hochwertige Gewindeeinsätze aus Kupfer und Kupferlegierungen für industrielle Anwendungen

Wir gehören zu den führenden Herstellern und Exporteuren von Kupfereinsätzen und Kupfergewindeeinsätzen aus Indien. Seit Jahrzehnten beliefern wir den Weltmarkt mit diesen wichtigen Verbindungselementen. Unsere hochmoderne Produktionsstätte nutzt Präzisionsmaschinen und fortschrittliche Fertigungstechniken, um höchste Qualität und gleichbleibende Leistung zu gewährleisten. Dank unseres unermüdlichen Strebens nach Exzellenz haben wir uns in der globalen Verbindungselementeindustrie einen Namen gemacht. Wir bieten außerdem hochleitfähige Kupferteile, Kupferkomponenten und Kupferbefestigungen an. Unser umfangreiches Sortiment an Kupfereinsätzen und Kupfergewindeeinsätzen deckt vielfältige industrielle Anforderungen ab und bietet hervorragende Wärmeleitfähigkeit, elektrische Leitfähigkeit und Korrosionsbeständigkeit. Unsere CNC-bearbeiteten Kupferteile, Kupferklemmen, Kupferverbinder, Kupferkontakte, Kupferkomponenten und Kupfergewindebefestigungen sind weltweit anerkannt.

Kupfergewindeeinsätze und Kupfer-Elektroeinsätze sind spezielle Befestigungselemente für die Herstellung von robusten und langlebigen Gewinden in weicheren Materialien wie Kunststoffen, Holz und Nichteisenmetallen. Diese präzisionsgefertigten Komponenten verfügen über eine Außenrändelung, Widerhaken oder ein Außengewinde zur sicheren Verankerung im Grundmaterial, während ihr Innengewinde Standard-Maschinenschrauben oder -bolzen aufnimmt. Dank der hervorragenden thermischen und elektrischen Leitfähigkeit, der Korrosionsbeständigkeit und der antimikrobiellen Eigenschaften von Kupfer bieten unsere Einsätze eine überragende Leistung in anspruchsvollen Anwendungen, bei denen Wärmeableitung, elektrische Leitfähigkeit oder Beständigkeit gegenüber rauen Umgebungsbedingungen entscheidend sind.

Kupfereinsätze – Werkstoffgüten

Unsere Gewindeeinsätze aus Kupfer werden aus hochwertigen Kupferlegierungen hergestellt, die jeweils aufgrund ihrer spezifischen Leistungseigenschaften ausgewählt werden:

Reines Kupfer (C11000)  – 99,9 % reines Kupfer mit ausgezeichneter elektrischer Leitfähigkeit (101 % IACS) und Wärmeleitfähigkeit (391 W/m·K), ideal für elektrische Anwendungen.

Berylliumkupfer (C17200)  – Hochfeste Kupferlegierung mit einem Berylliumgehalt von 1,8-2,0 %, die eine außergewöhnliche Festigkeit (bis zu 1400 MPa), ausgezeichnete Dauerfestigkeit und gute Leitfähigkeit bietet.

Phosphorbronze (C51000)  – Enthält 3,5-4,5 % Zinn und 0,03-0,35 % Phosphor und bietet hervorragende Federeigenschaften, Ermüdungsbeständigkeit und Korrosionsbeständigkeit.

Messing (C26000, C36000)  – Kupfer-Zink-Legierungen, die gute Bearbeitbarkeit, mittlere Festigkeit und ausgezeichnete Korrosionsbeständigkeit zu wirtschaftlichen Kosten bieten.

Chromkupfer (C18200)  – Enthält 0,6-1,2 % Chrom und bietet eine hohe Festigkeit bei gleichzeitiger Beibehaltung von 80 % der Leitfähigkeit von reinem Kupfer.

Alle unsere Materialien entsprechen internationalen Standards, einschließlich ASTM B152 (Kupfer), ASTM B196 (Berylliumkupfer), ASTM B139 (Phosphorbronze) und ASTM B453 (Kupfer-Zink-Silizium-Legierungen).

Fertigungsprozesse

Unsere Kupfergewindeeinsätze werden in einem umfassenden, mehrstufigen Verfahren hergestellt, das Präzision, Konsistenz und höchste Qualität gewährleistet:

Materialvorbereitung:

• Präzisionslegierungsmischung nach internationalen Standards, Ziehen oder Gießen von Kupferstangen
• Spezielle Wärmebehandlung für optimale Materialeigenschaften
• Strenge Materialprüfungen hinsichtlich Leitfähigkeit, Härte und Zusammensetzung

Formgebungsverfahren:

• CNC-Bearbeitung für komplexe Geometrien und enge Toleranzen
• Kaltumformung und Prallfließpressen für die Serienfertigung
• Präzisionsguss/Stangen für komplexe Designs mit internen Merkmalen
• Drahterodieren für spezielle Konfigurationen

Threading-Operationen:

• Gewindewalzen für überlegene Gewindefestigkeit und -konsistenz
• CNC-Gewindeschneiden für spezielle Gewindeprofile
• Präzisionsgewindeschleifen für feinste Gewindetoleranzen

Endbearbeitungsprozesse:

• Entgraten und Kantenverrunden für mehr Sicherheit und einfachere Montage
• Oberflächenbehandlung und Passivierung zur Verbesserung der Korrosionsbeständigkeit
• Optionale Beschichtung (Zinn, Silber, Gold) für spezielle Anwendungen

Qualitätskontrolle:

• 100%ige Maßprüfung mit Koordinatenmessgeräten (KMG)
• Gewindelehrenprüfung für jede Produktionscharge
• Überprüfung der Materialzusammensetzung mittels spektrographischer Analyse
• Zugfestigkeits- und Auszugsprüfung zur Sicherstellung der Leistungsfähigkeit

Maschinen und Ausrüstung

Unsere hochmoderne Produktionsstätte nutzt fortschrittliche Maschinen, um Präzision, Konsistenz und Effizienz zu gewährleisten:

Primäre Produktionsanlagen:

• CNC-Drehmaschinen (Genauigkeit ±0,005 mm)
• Schweizer Drehautomaten für hochpräzise Kleinteile
• Kaltumformmaschinen für die Serienfertigung
• Gewinderollmaschinen mit Steuerungssystemen

Sekundärverarbeitungsanlagen:

• Bearbeitungszentren für komplexe Geometrien
• Präzisionsschleifsysteme für kritische Abmessungen
• Automatisierte Entgratungs- und Endbearbeitungsstationen
• Wärmebehandlungsöfen mit präziser Temperaturregelung

Qualitätskontrollgeräte:

• VMM-CMM mit einer Genauigkeit von 0,001 mm
• Gewindeprofilanalysatoren und Messsysteme
• Materialprüflabor mit spektrographischen Analysatoren
• Umweltprüfkammern zur Leistungsüberprüfung

Automatisierungssysteme:

• Automatisierte Materialhandhabungssysteme
• Bildverarbeitungssysteme zur 100%igen Qualitätsprüfung
• Echtzeit-Produktionsüberwachung und statistische Prozesssteuerung

Typische Anwendungen

Unsere Gewindeeinsätze aus Kupfer werden in einer Vielzahl von Anwendungen in unterschiedlichsten Branchen eingesetzt:

Elektronik und elektrische Geräte:

• Komponenten der Stromverteilung, die eine hohe Leitfähigkeit erfordern
• Kühlkörper und Wärmemanagementsysteme
• Leiterplattenabstandshalter und Montagezubehör
• Anschlüsse für HF- und Mikrowellengeräte
• Erdungs- und EMV-Abschirmungskomponenten

Automobil- und Transportwesen:

• Batteriepole und Stromschienen für Elektrofahrzeuge
• Thermische Managementsysteme für Leistungselektronik
• Anschlüsse des Sensorgehäuses in rauen Umgebungen
• Komponenten zur Abschirmung elektromagnetischer Störungen (EMI)
• Hochstrom-Steckverbinder

Luft- und Raumfahrt sowie Verteidigung:

• Avionik-Montagesysteme, die eine EMV-Abschirmung erfordern
• Komponenten für das Wärmemanagement in kritischen Systemen
• Anschlüsse für Radar- und Kommunikationsgeräte
• Hochzuverlässige elektrische Verbindungsstellen
• Leichte Strukturverbindungen in Verbundwerkstoffen

Industrieausrüstung:

• Komponenten für die Stromerzeugung und -verteilung
• Anschlüsse für Prozessleittechnik
• Armaturen für Hochtemperaturgeräte
• Korrosionsbeständige Gewindeverbindungen in der chemischen Verarbeitung
• Elektrische und mechanische Verbindungen des Robotersystems

Medizinprodukte:

• Antimikrobielle Gewindeverbindungen für medizinische Geräte
• Komponenten von Bildgebungssystemen, die eine EMV-Abschirmung benötigen
• Anschlüsse für Patientenüberwachungsgeräte
• Sterilisierbare Gewindekomponenten für chirurgische Instrumente
• Mechanische Verbindungen von Rehabilitationsgeräten

Erneuerbare Energien:

• Montage- und Verbindungssysteme für Solarmodule
• Elektrische Anschlüsse von Windkraftanlagen, die Vibrationsfestigkeit erfordern
• elektrische Schnittstellen von Wasserstoff-Brennstoffzellen
• Anschlüsse des Energiespeichersystems
• Befestigungssysteme in Marinequalität, die korrosionsbeständig sind

Oberflächenbeschaffenheit

Wir bieten eine Vielzahl von Oberflächenveredelungen an, um die Leistungseigenschaften zu verbessern und spezifische Anwendungsanforderungen zu erfüllen:

Standardausführungen:

• Natürlich (unbeschichtet) – Maximale elektrische und thermische Leitfähigkeit
• Glanzverzinnt – Verbesserte Optik und moderater Korrosionsschutz
• Passiviert – Verbesserte Korrosionsbeständigkeit ohne Einbußen bei der Leitfähigkeit

Verbesserte Schutzoberflächen:

• Zinnbeschichtung (2–8 μm) – Hervorragende Lötbarkeit und guter Korrosionsschutz
• Nickelbeschichtung (5–25 µm) – Hervorragende Verschleißfestigkeit und Korrosionsschutz
• Silberplattierung (2–5 μm) – Hervorragende elektrische Leitfähigkeit und Anlaufbeständigkeit

Alle Oberflächenbehandlungen entsprechen den relevanten internationalen Standards, einschließlich RoHS, REACH und branchenspezifischen Anforderungen.

Leistungskennzahlen

Unsere Gewindeeinsätze aus Kupfer bieten außergewöhnliche Leistung bei allen wichtigen Kennzahlen:

Mechanische Eigenschaften:

Elektrische Eigenschaften:

Thermische Eigenschaften:

Umweltbeständigkeit:

Qualitätssicherung und Spezifikationen

Unsere Kupfergewindeeinsätze werden so gefertigt, dass sie führende internationale Standards erfüllen oder übertreffen:

Gewindenormen:

• Metrische Gewinde nach ISO 965 (Toleranzklassen 4H, 5H, 6H verfügbar)
• Zollgewinde nach ASME B1.1 (Klasse 2B und 3B verfügbar)

Materialnormen:

• ASTM B152/B152M – Norm für Kupferblech, -band, -platte und -walzstange
• ASTM B196/B196M – Norm für Stangen und Stäbe aus Kupfer-Beryllium-Legierung
• ASTM B139/B139M – Norm für Stangen, Stäbe und Profile aus Phosphorbronze
• ISO 427 – Geknetete Kupfer-Zinn-Legierungen – Chemische Zusammensetzung und Formen
• JIS H3250 – Bleche, Platten und Bänder aus Kupfer und Kupferlegierungen

Qualitätsmanagementsystem-Zertifizierungen:

• ISO 9001:2015 – Qualitätsmanagementsysteme
• ISO 14001:2015 – Umweltmanagementsysteme
• IATF 16949:2016 – Qualitätsmanagement in der Automobilindustrie
• AS9100D – Qualitätsmanagement in der Luft- und Raumfahrt

Branchenspezifische Konformität:

• RoHS 2015/863/EU – Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten
• REACH-Verordnung EG 1907/2006 – Registrierung chemischer Stoffe
• FDA 21 CFR 177 – Lebensmittelkontaktmaterialien (ausgewählte Oberflächen)
• MIL-I-45208A – Anforderungen an die militärische Inspektion

Toleranzen für unser Sortiment an Kupfereinsätzen, Formeinsätzen und Gewindeeinsätzen aus Kupfer

Unsere Fertigungsprozesse gewährleisten Präzision und Konsistenz in allen Dimensionen:

Abmessungen des Innengewindes:

• Klassen 4H, 5H, 6H nach ISO 965 (metrische Gewinde)
• Klassen 2B, 3B nach ASME B1.1 (Zollgewinde)
• Gewindesteigungsdurchmesser: ±0,013 mm (±0,0005″)
• Gewindeaußendurchmesser: ±0,025 mm (±0,001″)
• Kerndurchmesser des Gewindes: ±0,025 mm (±0,001″)

Äußere Abmessungen:

• Außendurchmesser: ±0,025 mm (±0,001″)
• Länge: ±0,13 mm (±0,005″)
• Konzentrizität: 0,05 mm (0,002″) TIR
• Rechtwinkligkeit: 0,025 mm (0,001″) pro 25,4 mm (1″)
• Oberflächenrauheit: 0,8–3,2 μm Ra (anwendungsabhängig)

Besondere Merkmale:

• Rändeltiefe: ±0,05 mm (±0,002″)
• Merkmale des Sechskantantriebs: Toleranz H12 gemäß ISO 286-2
• Senkwinkel: ±1°
• Fasenmaße: ±0,13 mm (±0,005″)

Alle Toleranzen können auf Anfrage an spezifische Anwendungsanforderungen angepasst werden.

Bearbeitungszeit und Produktionskapazität

Standard-Produktionszeitplan:

• Standardkatalogartikel: 1-2 Wochen
• Sonderanfertigungen mit vorhandenen Werkzeugen: 2-3 Wochen
• Neue kundenspezifische Designs, die Werkzeuge erfordern: 4-6 Wochen
• Expressbestellungen mit hoher Priorität: Auf Anfrage erhältlich (ggf. gegen Aufpreis)

Produktionskapazität:

• Monatliche Produktionskapazität: über 5 Millionen Einheiten
• Mindestbestellmenge (MOQ): 1.000 Stück für Standardartikel
• Mindestbestellmenge für kundenspezifische Designs: 5.000 Stück (kann je nach Komplexität variieren)
• Für neue Designs sind Prototypen in Stückzahlen von 25 bis 100 erhältlich.

Auftragsabwicklung:

• Antwort auf das Angebot: Innerhalb von 24-48 Stunden
• Auftragsbestätigung: Am selben Werktag
• Produktionsupdates: Wöchentliche Fortschrittsberichte
• Qualitätsdokumentation: Wird jeder Sendung beigefügt.

Warum Sie sich für unsere Kupfereinsätze entscheiden sollten: Kupfergewindeeinsätze?

Technische Exzellenz:

• Branchenführende Maßgenauigkeit und Konsistenz
• Umfassende Materialauswahl für optimierte Leistung
• Fortschrittliche Fertigungsprozesse gewährleisten höchste Qualität
• Umfangreiche Tests und Validierungen für jede Produktionscharge

Geschäftliche Vorteile:

• Globale Fertigungserfahrung über drei Jahrzehnte
• Flexible Produktionsplanung zur Anpassung an wechselnde Anforderungen
• Wettbewerbsfähige Preise durch Fertigungseffizienz
• Umfassende technische Unterstützung von der Konzeption bis zur Implementierung

Kundenorientierter Ansatz:

• Persönliche Kundenbetreuung für reibungslose Kommunikation
• Technische Unterstützung bei der Produktauswahl und -anwendung
• Maßgeschneiderte Designleistungen zur Erfüllung individueller Anforderungen
• Beschleunigte Bemusterung für die Entwicklung neuer Produkte

Globale Fähigkeiten:

• Mehrsprachiger technischer Support und Vertriebssupport
• Internationale Logistikexpertise
• Kenntnisse der Import-/Exportbestimmungen
• Erfahrung mit globalen OEMs und Zulieferern

Nachhaltigkeitsverpflichtung:

• Energieeffiziente Fertigungsprozesse
• Verantwortungsvolle Materialbeschaffung
• Recyclingprogramme für Produktionsabfälle
• RoHS- und REACH-konforme Produkte

Anpassungsmöglichkeiten für Kupfereinsätze

Wir bieten umfangreiche Anpassungsmöglichkeiten, um Ihre spezifischen Anforderungen zu erfüllen: Kundenspezifische Gewindegrößen und -profile, flexible Losgrößen, die zu Ihrem Produktionsplan passen, sowie kundenspezifische Prüfkriterien und Berichtserstellung.

Häufig gestellte Fragen

Frage 1: Welche Vorteile bieten Gewindeeinsätze aus Kupfer im Vergleich zu anderen Materialien?

A1: Kupfergewindeeinsätze bieten mehrere deutliche Vorteile:

• Überlegene Wärmeleitfähigkeit (bis zu 391 W/m·K) für wärmekritische Anwendungen
• Ausgezeichnete elektrische Leitfähigkeit (bis zu 101 % IACS) für elektrische Verbindungen
• Natürliche antimikrobielle Eigenschaften, die das Bakterienwachstum hemmen
• Gute Korrosionsbeständigkeit, insbesondere in Meeresumgebungen
• Hervorragende Umformbarkeit bei gleichzeitig guter mechanischer Festigkeit
• Kompatibilität mit einer breiten Palette von Beschichtungs- und Oberflächenbehandlungsoptionen

Frage 2: Wie wähle ich die richtige Kupferlegierung für meine Anwendung aus?

A2: Die optimale Kupferlegierung hängt von Ihren spezifischen Anforderungen ab:

• Reines Kupfer (C11000): Optimale elektrische und thermische Leitfähigkeit
• Berylliumkupfer: Ideal für hochfeste Anwendungen, die eine gute Leitfähigkeit erfordern.
• Phosphorbronze: Optimale Federeigenschaften und Verschleißfestigkeit
• Messing: Wirtschaftliche Wahl mit guter Bearbeitbarkeit und mittlerer Festigkeit
• Chromkupfer: Hohe Festigkeit bei gleichzeitig guter Leitfähigkeit

Unser Ingenieurteam unterstützt Sie gerne bei der Materialauswahl entsprechend Ihren spezifischen Leistungsanforderungen.

Frage 3: Welche Gewindegrößen und -konfigurationen sind verfügbar?

A3: Wir bieten ein umfassendes Sortiment an Gewindegrößen an:

• Metrisch: M2 bis M20
• Imperial: Nr. 0-80 bis 3

Kontaktieren Sie uns per E-Mail oder WhatsApp für ein schnelles Angebot für Kupfereinsätze und Kupfergewindeeinsätze, kundenspezifische Kupfereinsätze, Kupferteile und CNC-gefräste Komponenten.
