Gewindemuffen für Erdungsstäbe

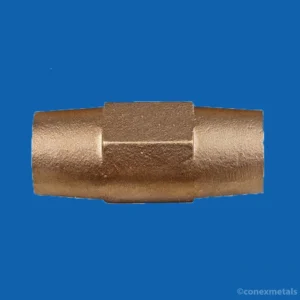

Gewindemuffen aus Bronze sind ein spezieller Verbindungstyp, der in Erdungssystemen verwendet wird, insbesondere zum Verbinden von Kupfererdungsstäben. Diese Muffen bieten einzigartige Vorteile in Bezug auf Festigkeit, Korrosionsbeständigkeit und einfache Installation. Dies sind Erdungsstangenkupplungen mit Gewinde, die (durch Gießen) aus hochfestem Material wie C95600 oder 95500 Aluminiumbronze hergestellt werden. Unsere Gießerei in Jamnagar gießt seit 30 Jahren Bronzemuffen für Erdungsstäbe/Erdungsstäbe, hauptsächlich für den Markt in den USA und im Nahen Osten. Sie sind an beiden Enden mit Gewinden versehen und abgeschrägt, damit Erdungsstäbe mit Gewinde einfach montiert werden können. Diese korrosionsbeständigen Kupplungen gewährleisten dauerhafte und niederohmige Kupfer-Kupfer-Verbindungen. Hergestellt aus unterschiedlichen Materialqualitäten wie C95500, C9560 und anderen hochfesten Kupferlegierungen.

Hauptfunktionen und Vorteile

1. Korrosionsbeständigkeit :
   • Bronzelegierungen bieten eine hervorragende Korrosionsbeständigkeit, selbst bei rauen Bodenbedingungen.
   • Behält die Integrität der Verbindung über längere Zeiträume bei.
2. Stärke und Haltbarkeit :
   • Eine hohe Zugfestigkeit sorgt für eine robuste Verbindung.
   • Hält mechanischen Belastungen während und nach der Installation stand.
3. Einfache Installation :
   • Die Gewindekonstruktion ermöglicht eine schnelle und unkomplizierte Montage.
   • Außer Standardschraubenschlüsseln sind keine Spezialwerkzeuge erforderlich.
4. Wiederverwendbarkeit :
   • Kann im Gegensatz zu einigen permanenten Kopplungsmethoden bei Bedarf getrennt und wieder verbunden werden.
5. Gleichbleibende elektrische Leitfähigkeit :
   • Bietet einen zuverlässigen Pfad mit geringem Widerstand für den elektrischen Strom.
6. Kompatibilität :
   • Entwickelt für die reibungslose Verwendung mit Erdungsstäben aus Kupfer mit Gewinde.
   • Erhältlich in verschiedenen Größen passend zu unterschiedlichen Stangendurchmessern.

Arten von Gewindemuffen aus Bronze

1. Standard-Gewindekupplungen :
   • Grundlegende zylindrische Konstruktion mit Innengewinden an beiden Enden.
2. Inspektionskupplungen :
   • Verfügt über einen abnehmbaren Mittelteil zur Sichtprüfung der Verbindung.
3. Reduziermuffen :
   • Ermöglicht den Anschluss von Erdungsstäben mit unterschiedlichen Durchmessern.
4. Erweiterte Kupplungen :
   • Längere Ausführung für Anwendungen, die einen größeren Abstand zwischen den Stangen erfordern.

Installationsprozess

1. Vorbereitung :
   • Stellen Sie sicher, dass die Gewinde der Erdungsstäbe sauber und unbeschädigt sind.
   • Tragen Sie ein Festfressen verhinderndes Mittel auf die Gewinde auf, wenn dies vom Hersteller empfohlen wird.
2. Erstes Einfädeln :
   • Beginnen Sie, die Kupplung per Hand auf den ersten Erdungsstab zu schrauben.
3. Anziehen :
   • Verwenden Sie geeignete Schraubenschlüssel, um die Kupplung vollständig auf der ersten Stange festzuziehen.
   • Befolgen Sie die Drehmomentangaben des Herstellers.
4. Zweite Stange anschließen :
   • Fädeln Sie den zweiten Erdungsstab in das offene Ende der Kupplung ein.
   • Gemäß den Spezifikationen festziehen und sicherstellen, dass beide Stangen vollständig sitzen.
5. Überprüfung :
   • Überprüfen Sie die korrekte Ausrichtung und sichere Verbindung.
   • Führen Sie nach Bedarf Durchgangsprüfungen durch.

Überlegungen

1. Thread-Kompatibilität :
   • Stellen Sie sicher, dass die Kupplungsgewinde genau mit denen der Erdungsstäbe übereinstimmen.
2. Vermeiden Sie zu festes Anziehen :
   • Halten Sie die Drehmomentangaben ein, um eine Beschädigung des Gewindes zu vermeiden.
3. Verwendung von Schmiermitteln :
   • Tragen Sie geeignete Festfressen verhindernde Mittel auf, um bei Bedarf die spätere Demontage zu erleichtern.
4. Überlegungen zum Boden :
   • Bei stark sauren Böden sind zusätzliche Schutzmaßnahmen für die Bronzemuffe zu beachten.
5. Elektrische Kontinuität :
   • Überprüfen Sie nach der Installation, dass zwischen den Stäben eine Verbindung mit geringem Widerstand besteht.
6. Einhaltung :
   • Stellen Sie sicher, dass die Verwendung von Gewindemuffen den örtlichen Elektrovorschriften und -normen entspricht.
