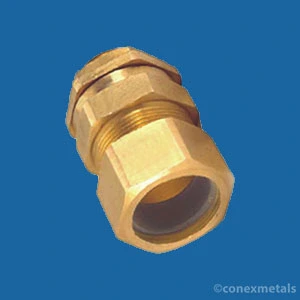

E1Z Industrielle Messing-Kabelverschraubungen
E1Z Industrielle Messing-Kabelverschraubungen
E1Z-Industriekabelverschraubungen sind für die zuverlässige und effiziente Kabelterminierung in anspruchsvollen Industrieanwendungen konzipiert. Diese Verschraubungen sind auf hohe Leistung und Haltbarkeit ausgelegt.
Technische Daten:
- Typ: E1Z
- Entwurfsspezifikation: BS 6121: Teil I: 1989
- Material: Messing
- Schutzart: IP 66
- Oberflächenoptionen: Messing blank oder vernickelt
- Dichtungsmaterial: Thermoplastisches Elastomer
- Kompatibler Kabeltyp: Stahlpanzerband
- Panzerklemmung: 3-teiliges Panzerschloss
- Dichtungstechnik: Kompressions- und Verdrängungstyp
- Dichtungsbereich: Innen- und Außenmantel
| Mögliche Kabelabmessungen | Abmessungen der Verschraubung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Stopfbuchsengröße | Under Armour Dia. | Gesamtdurchmesser. | Stahlbanddicke | Durchm. „A“ | Durchm. „B“ | Metrisches Anschlussgewinde „C“ | Minimale Gewindelänge „D“ | Über flaches „E“ Max. | ||
| Mindest. | Max. | Mindest | Max. | |||||||
| 16 | 6.3 | 8.6 | 8 | 13.2 | 0,15/0,35 | 11.9 | 17 | 16 | 15 | 24.1 |
| 20 S | 7.8 | 11.6 | 8,8 | 15.8 | 0,15/0,35 | 11.9 | 17 | 20 | 15 | 24.1 |
| 20 Liter | 11.8 | 13.9 | 11.7 | 19,5 | 0,15/0,5 | 14.5 | 20.3 | 20 | 15 | 27.17 |
| 25 S | 13 | 15.5 | 17 | 25,8 | 0,15/0,5 | 16,5 | 26.4 | 25 | 15 | 32,75 |
| 25 Liter | 14 | 19,9 | 17 | 26 | 0,15/0,5 | 20,7 | 27.4 | 25 | 15 | 35,85 |
| 32 | 19,7 | 25.2 | 23,5 | 33,5 | 0,15/0,55 | 26,9 | 34.1 | 32 | 15 | 42,9 |
| 40 S | 26,5 | 29.4 | 29 | 38,5 | 0,2/0,6 | 29,6 | 39,6 | 40 | 15 | 49,3 |
| 40 Liter | 32.1 | 32.1 | 39,9 | 39,9 | 0,2/0,6 | 32,5 | 41,8 | 40 | 15 | 50,8 |
| 50 S | 32.2 | 38.1 | 38 | 46 | 0,5/0,8 | 38,6 | 50,2 | 50 | 15 | 61,7 |
| 50 Liter | 38,4 | 43.2 | 39,5 | 51 | 0,5/0,8 | 44 | 52,8 | 50 | 15 | 63,75 |
| 63 S | 44.1 | 50 | 50 | 58,9 | 0,5/0,8 | 50,3 | 61,9 | 63 | 15 | 73,9 |
| 63 Liter | 50.1 | 55,9 | 51,3 | 65,3 | 0,5/0,8 | 56,4 | 66,5 | 63 | 15 | 78,5 |
| 75 S | 56 | 61,9 | 62,2 | 71,6 | 0,5/1,0 | 62,2 | 74,2 | 75 | 15 | 87,4 |
| 75 Liter | 62 | 67,9 | 62,5 | 78 | 0,5/1,0 | 68,3 | 78,5 | 75 | 15 | 96 |
| 90 | 68 | 74 | 68 | 88 | 0,5/1,0 | 80,3 | 90,2 | 90 | 20 | 105,3 |
| Maße in mm | ||||||||||
Hauptanwendungen:
- Strom- und Elektroinstallationen
- Ideal zur Sicherung von Kabeln in Schaltanlagen, Transformatoren und Stromverteilungssystemen.
- Öl-, Gas- und Petrochemieindustrie
- Perfekt für den Einsatz in explosiven und gefährlichen Umgebungen und gewährleistet sichere Kabelanschlüsse.
- Schwermaschinen und Industrieanlagen
- Wird in Produktionsstätten verwendet, um sichere und langlebige Kabelverbindungen bereitzustellen.
- Marine- und Offshore-Anwendungen
- Geeignet für raue Meeresumgebungen und bietet hohen Schutz gegen das Eindringen von Wasser und Staub.
- Projekte für erneuerbare Energien
- Wird in Solar- und Windkraftanlagen zur Sicherung von Kabeln für Wechselrichter und Bedienfelder eingesetzt.
- Bau und Infrastruktur
- Wird in der Gebäudeelektrik für sichere und langlebige Installationen verwendet.
- Bergbau und Industrieautomatisierung
- Entwickelt für den Einsatz unter rauen Bedingungen und gewährleistet zuverlässige Leistung im Bergbau und in der Schwerindustrie.
Vorteile in der Anwendung:
- Hoher Schutz vor Eindringen von Staub und Wasser (IP66) .
- Robustes Material: Messingkonstruktion für hervorragende Festigkeit und Korrosionsbeständigkeit.
- Fortschrittliche Versiegelung: Kompressions- und Verdrängungstechniken gewährleisten eine sichere Versiegelung sowohl der inneren als auch der äußeren Ummantelung.
- Normenkonformität: Erfüllt BS 6121: Teil I: 1989 und gewährleistet Sicherheit und Zuverlässigkeit.
E1Z-Industriekabelverschraubungen sind die ideale Wahl für Branchen, die Hochleistungskabelendverschlüsse in anspruchsvollen Umgebungen benötigen.
