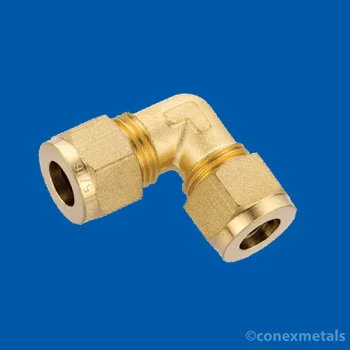

Ellbogen

Klemmverschraubungsbögen sind eine Art Rohrverbindung, die dazu dient, die Richtung eines Rohrs zu ändern und gleichzeitig eine sichere und dichte Verbindung zu gewährleisten. Sie sind besonders nützlich, wenn Hindernisse umgangen, Kurven gefahren oder Rohre in Winkeln verbunden werden müssen. Klemmverschraubungsbögen gehören zur Familie der Klemmverschraubungen und basieren auf denselben grundlegenden Konstruktionsprinzipien: Sie verwenden eine Klemmhülse und eine Überwurfmutter für eine dichte Abdichtung. Hier einige wichtige Hinweise zu Klemmverschraubungsbögen:

Aufbau und Funktion:

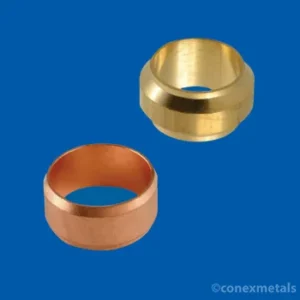

1. Klemmring und Überwurfmutter: Wie andere Klemmverschraubungen bestehen Klemmverschraubungsbögen aus einem Klemmring und einer Überwurfmutter. Der Klemmring wird über dem Rohr positioniert und dort mit der Verschraubung verbunden. Die Überwurfmutter wird auf die Verschraubung geschraubt.
2. Abdichtungsprozess: Beim Festziehen der Überwurfmutter auf die Armatur wird die Hülse gegen das Rohr gedrückt. Diese Kompression erzeugt eine wasserdichte Abdichtung, die Leckagen verhindert.
3. Bogendesign: Klemmverschraubungsbögen dienen dazu, die Richtung des Rohrs in einem bestimmten Winkel, üblicherweise 90 Grad oder 45 Grad, zu ändern. Das Innendesign der Verschraubung ermöglicht die Biegung, ohne den Dichtungsmechanismus zu beeinträchtigen.
4. Materialien: Die von Conex Metals hergestellten Klemmverschraubungsbögen sind in Messing und Edelstahl erhältlich. Die Materialauswahl hängt von Faktoren wie der Art der transportierten Flüssigkeit, der Kompatibilität mit dem Rohrmaterial sowie den Druck- und Temperaturbedingungen des Systems ab.

Anwendungen:

Kompressionsverschraubungsbögen finden Anwendung in verschiedenen Sanitär- und Flüssigkeitssystemen, darunter:

• Wasserversorgungsleitungen: Sie werden verwendet, um Hindernisse, Ecken oder enge Stellen in Wasserversorgungssystemen zu umgehen.
• Gasleitungen: In Gasleitungssystemen werden Kompressionsverschraubungsbögen verwendet, die eine sichere und zuverlässige Verbindung bieten und gleichzeitig die Richtung des Gasflusses ändern.
• HVAC-Systeme: In Heizungs-, Lüftungs- und Klimaanlagen werden sie verwendet, um Rohre um Strukturelemente oder andere Komponenten herum zu führen.
• Bewässerungssysteme: In Bewässerungssystemen werden Kompressionsfitting-Winkelstücke verwendet, um die Fließrichtung des Wassers um Landschaftsmerkmale herum anzupassen.

Vorteile:

• Keine Spezialwerkzeuge: Im Gegensatz zum Löten oder Schweißen sind für die Installation keine Spezialwerkzeuge erforderlich. Zum Festziehen der Überwurfmutter wird lediglich ein Schraubenschlüssel benötigt.
• Dichtheit: Kompressionsverschraubungen bieten bei ordnungsgemäßer Installation eine zuverlässige und dichte Verbindung.
• Wiederverwendbarkeit: Ähnlich wie andere Klemmverschraubungen können Klemmverschraubungsbögen mehrfach auseinander- und wieder zusammengebaut werden, ohne dass die Dichtung beeinträchtigt wird, was bei Anpassungen oder Reparaturen nützlich sein kann.

Klemmverschraubungsbögen bieten eine flexible und effektive Lösung zur Richtungsänderung von Rohren in verschiedenen Sanitär- und Flüssigkeitssystemen. Die ordnungsgemäße Installation und die Einhaltung bewährter Verfahren sind entscheidend für leckagefreie und zuverlässige Verbindungen.
