Olivenhülsen

„Oliven“ und „Ferrulen“ werden im Zusammenhang mit Klemmverschraubungen oft synonym verwendet, bezeichnen jedoch leicht unterschiedliche Komponenten der Verschraubung. Beide spielen eine entscheidende Rolle für eine sichere und leckagefreie Verbindung in Klemmverschraubungen.

Klemmring:  Ein Klemmring, auch Klemmring genannt, ist ein kleines zylindrisches Bauteil aus Metall, Kunststoff oder anderen Materialien. Er ist ein wichtiger Bestandteil einer Klemmverschraubung und dient als Dichtung zwischen Verschraubung und Rohr. Beim Festziehen der Klemmmutter der Verschraubung wird der Klemmring gegen das Rohr gedrückt, wodurch sich der Klemmring verformt und eine dichte Abdichtung bildet. Der Klemmring beugt Leckagen vor, indem er das Rohrmaterial komprimiert und die Verbindung effektiv abdichtet.

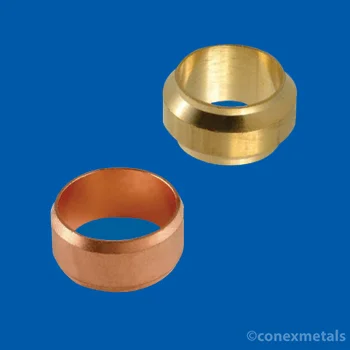

Olive (Kompressionshülse):  Eine Olive, auch Kompressionshülse oder Kompressionsmutter genannt, ist ein weiterer Bestandteil einer Kompressionsverschraubung. Es handelt sich in der Regel um einen kleinen, konischen Zylinder mit einer zentralen Bohrung, die dem Außendurchmesser des Rohrs entspricht. Die Olive wird vor der Montage der Verschraubung auf das Rohr geschoben. Beim Festziehen der Kompressionsmutter drückt sie gegen die Olive, die wiederum die Hülse gegen das Rohr presst und so eine Abdichtung erzeugt.

Verwendung:  In verschiedenen Regionen und Branchen wird der Begriff „Ferrule“ häufig für den Kompressionsring verwendet, während „Olive“ oder „Kompressionshülse“ für das konische Bauteil verwendet wird, das über das Rohr oder den Schlauch passt. In der Praxis arbeiten diese Komponenten zusammen, um die gewünschte Abdichtung in einer Kompressionsverschraubung zu erreichen.

Funktion:  Bei der Montage einer Klemmverschraubung wird typischerweise zuerst die Klemmhülse (Olive) auf das Rohr oder den Schlauch aufgesetzt. Die Klemmhülse (Klemmring) wird dann über dem Rohrende, direkt darunter, positioniert. Wenn die Klemmmutter auf den Verschraubungskörper geschraubt und festgezogen wird, drückt sie gegen die Klemmhülse, die die Klemmhülse gegen das Rohr oder den Schlauch presst. Diese Kompression erzeugt eine dichte Abdichtung, die Flüssigkeitslecks verhindert.

Materialien:  Sowohl Oliven (Kompressionshülsen) als auch Ferrulen (Kompressionsringe) von Conex Metals sind in Messing und Edelstahl erhältlich. Die Materialauswahl hängt von Faktoren wie der Art der transportierten Flüssigkeit, der Kompatibilität mit dem Rohrmaterial sowie den Druck- und Temperaturbedingungen des Systems ab.

Zusammenfassend lässt sich sagen, dass die Begriffe „Olive“ und „Ferrule“ zwar oft synonym verwendet werden, sich aber auf unterschiedliche Komponenten einer Klemmverschraubung beziehen. Die Olive (Kompressionshülse) wird über das Rohr oder den Schlauch gestülpt, die Ferrule (Kompressionsring) befindet sich darunter. Zusammen tragen sie entscheidend zu einer zuverlässigen und leckagefreien Abdichtung von Klemmverschraubungen bei.
