Verteilerblöcke

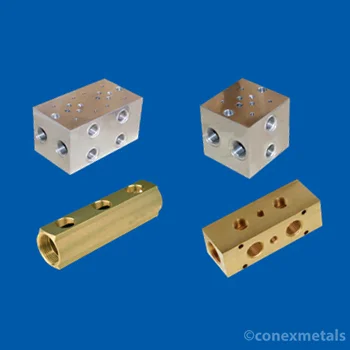

Verteilerblöcke, auch Verteilerbaugruppen oder Hydraulikverteiler genannt, sind integrale Bestandteile von Fluidtechniksystemen, insbesondere in hydraulischen und pneumatischen Anwendungen. Sie dienen der optimierten Weiterleitung von Flüssigkeiten (Flüssigkeiten oder Gase) von einer oder mehreren Quellen zu mehreren Zielen. Dies vereinfacht häufig die Konstruktion, reduziert die Anzahl der Anschlüsse und verbessert die Gesamteffizienz und Zuverlässigkeit des Systems.

Wichtige Punkte zu Verteilerblöcken:

1. Funktion: Die Hauptfunktion eines Verteilerblocks besteht darin, verschiedene hydraulische oder pneumatische Komponenten zu einer kompakten Einheit zusammenzufassen. Dazu gehören Ventile, Pumpen, Aktuatoren, Sensoren und andere Steuerelemente. Durch die Kombination dieser Komponenten in einem Block lässt sich die Anzahl der Anschlüsse, Schläuche und potenziellen Leckstellen deutlich reduzieren.
2. Konstruktion: Verteilerblöcke von Conex Metals bestehen aus Aluminium, das den Drücken und Temperaturen der im System verwendeten Flüssigkeit standhält. Sie werden bearbeitet oder gegossen und verfügen über Durchgänge, Anschlüsse und Kanäle für den Flüssigkeitsfluss.
3. Anschlüsse und Kanäle: Verteilerblöcke verfügen über Einlass- und Auslassanschlüsse sowie interne Kanäle, die den Flüssigkeitsfluss entsprechend den Systemanforderungen lenken. Anschlüsse sind Öffnungen, an denen Schläuche, Rohre oder andere flüssigkeitsführende Komponenten angeschlossen werden.
4. Anpassung: Verteilerblöcke können an spezifische Systemanforderungen angepasst werden. Verschiedene Arten von Ventilen, Durchflussregelelementen, Druckreglern und anderen Komponenten können in das Verteilerdesign integriert werden.
5. Vorteile:
   • Kompaktheit: Verteilerblöcke helfen bei der Konsolidierung von Komponenten und reduzieren so den Platzbedarf des Systems.
   • Vereinfachung: Sie vereinfachen das Layout, da aufwändige Schläuche und Armaturen überflüssig werden.
   • Weniger Leckstellen: Weniger Verbindungen bedeuten weniger potenzielle Leckstellen, was die Systemzuverlässigkeit erhöht.
   • Einfache Installation: Verteilerblöcke vereinfachen aufgrund ihres übersichtlichen und integrierten Designs die Installation, Wartung und Fehlerbehebung.
   • Verbesserte Durchflusskontrolle: Präzise konstruierte Durchgänge und Kanäle ermöglichen einen optimierten Flüssigkeitsfluss und eine optimierte Kontrolle.
6. Anwendungen:
   • Hydrauliksysteme: Verteilerblöcke werden häufig in Hydrauliksystemen für Schwermaschinen, Industrieanlagen und Fahrzeuge verwendet.
   • Pneumatische Systeme: Sie werden auch in pneumatischen Systemen verwendet, wie sie beispielsweise in der Automatisierung, Fertigung und in industriellen Prozessen zu finden sind.
   • Luft- und Raumfahrt sowie Verteidigung: Verteiler spielen in hydraulischen und pneumatischen Systemen von Flugzeugen eine entscheidende Rolle.
   • Automobilindustrie: Verteiler werden in Fahrzeugen für Funktionen wie Bremssysteme und Servolenkung verwendet.

Zusammenfassend sind Verteilerblöcke wesentliche Komponenten in Fluidtechniksystemen und bieten Effizienz, Kompaktheit und verbesserte Steuerung. Sie vereinfachen die Integration verschiedener Komponenten und gewährleisten den zuverlässigen Betrieb hydraulischer und pneumatischer Systeme in einer Vielzahl von Anwendungen.
