Aluminiumscheiben
Aluminiumscheiben
| Datenblatt zu Aluminiumscheiben | ||||
|---|---|---|---|---|
| Für Schraubengröße | OD | AUSWEIS | Dickenbereich | Spezifikationen Erfüllt |
| M1 | 3.2 mm | 1,1 mm | 0,2 mm bis 0,4 mm | DIN 125 |
| M1.2 | 3.8 mm | 1,3 mm | 0,2 mm bis 0,4 mm | DIN 125 |
| M1.4 | 3.8 mm | 1,5 mm | 0,2 mm bis 0,4 mm | DIN 125 |
| M1.6 | 4.0 mm | 1.7 mm | 0,2 mm bis 0,4 mm | DIN 125, ISO 7089 |
| M2 | 5.0 mm | 2,2 mm | 0,2 mm bis 0,4 mm | DIN 125, ISO 7089 |
| M2.5 | 6.0 mm | 2.7 mm | 0,4 mm bis 0,6 mm | DIN 125, ISO 7089 |
| M3 | 7.0 mm | 3.2 mm | 0,4 mm bis 0,6 mm | DIN 125, ISO 7089 |
| M3.5 | 8.0 mm | 3.7 mm | 0,4 mm bis 0,6 mm | DIN 125, ISO 7089 |
| M4 | 9,0 mm | 4,3 mm | 0,7 mm bis 0,9 mm | DIN 125, ISO 7089 |
| M5 | 10,0 mm | 5,3 mm | 0,9 mm bis 1,1 mm | DIN 125, ISO 7089 |
| M6 | 12,0 mm | 6,4 mm | 1,4 mm bis 1,8 mm | DIN 125, ISO 7089 |
| M7 | 14,0 mm | 7,4 mm | 1,4 mm bis 1,8 mm | DIN 125, ISO 7089 |
| M8 | 16,0 mm | 8,4 mm | 1,4 mm bis 1,8 mm | DIN 125, ISO 7089 |
| M10 | 20,0 mm | 10,5 mm | 1,8 mm bis 2,2 mm | DIN 125, ISO 7089 |
| M12 | 24,0 mm | 13,0 mm | 2,3 mm bis 2,7 mm | DIN 125, ISO 7089 |
| M14 | 28,0 mm | 15,0 mm | 2,3 mm bis 2,7 mm | DIN 125, ISO 7089 |
| M16 | 30,0 mm | 17,0 mm | 2,7 mm bis 3,3 mm | DIN 125, ISO 7089 |
| M18 | 34,0 mm | 19,0 mm | 2,7 mm bis 3,3 mm | DIN 125, ISO 7089 |
| M20 | 37,0 mm | 21,0 mm | 2,7 mm bis 3,3 mm | DIN 125, ISO 7089 |

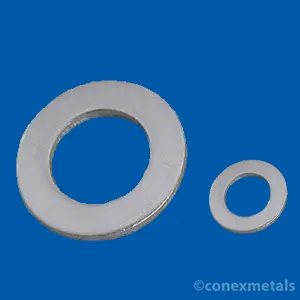

Aluminium-Unterlegscheiben – Pressteile sind präzisionsgefertigte Komponenten, die durch Pressen von Aluminiumblech zu Unterlegscheiben hergestellt werden. Diese dienen der Lastverteilung und bieten eine effektive Dichtfläche in Befestigungsbaugruppen. Die von Conex Metals mit modernsten Pressverfahren hergestellten Unterlegscheiben bieten eine kostengünstige und zuverlässige Lösung für Anwendungen, bei denen leichte, korrosionsbeständige Komponenten benötigt werden. Wir sind einer der größten Hersteller und Lieferanten von Aluminium-Unterlegscheiben aus Indien. Unser Werk in Jamnagar, Indien, bietet eine breite Palette an Aluminium-Unterlegscheiben an , und wir exportieren unsere Produkte weltweit in einige der qualitätsbewusstesten Märkte der Welt.
Hauptmerkmale von Aluminiumscheiben
Hochwertiges Material:
Diese aus hochwertigen Aluminiumlegierungen (wie 6061 oder gleichwertig) hergestellten Pressscheiben vereinen hervorragende Korrosionsbeständigkeit mit leichter Festigkeit und sind daher ideal für verschiedene Industrie- und Verbraucheranwendungen.Präzisionspressverfahren:
Mithilfe hochpräziser Kraftpressen und Verbundmatrizen werden die Unterlegscheiben mit engen Toleranzen kaltgeformt, wodurch gleichbleibende Abmessungen und eine glatte, gleichmäßige Oberflächenbeschaffenheit gewährleistet werden.Verschiedene Normen:
Sie werden in der Regel gemäß internationalen Normen hergestellt (z. B. DIN 125 für Unterlegscheiben oder BS 4320 für einfache Unterlegscheiben) und sind in vielen verschiedenen Größen und Stärken erhältlich – von dünnen Unterlegscheiben bis hin zu dickeren, lastverteilenden Unterlegscheiben.Kostengünstige Produktion:
Der Pressprozess ermöglicht eine Produktion großer Mengen mit minimalem Abfall und bietet einen wettbewerbsfähigen Preis pro Kilogramm (z. B. etwa 11 US-Dollar pro Kilogramm), ohne Kompromisse bei der Qualität einzugehen.
Technische Daten (Beispielwerte)
| Parameter | Spezifikation (typisch) |
|---|---|
| Materialqualität | Aluminium 6061 oder ähnliche Legierung |
| Standardkonformität | DIN 125 / BS 4320 |
| Dickenbereich | 0,1 mm bis 3 mm (anpassbar) |
| Durchmesserbereich | Üblicherweise erhältlich von 4 mm bis 50+ mm (verschiedene Standardgrößen) |
| Toleranz | ±0,005 mm bis ±0,02 mm, je nach Größe und Anwendung |
| Beenden | Poliert oder eloxiert für verbesserte Korrosionsbeständigkeit und ästhetische Attraktivität |
*Hinweis: Spezifische Abmessungen und Toleranzen können an die Kundenanforderungen angepasst werden.
Anwendungen von Aluminiumscheiben
Befestigungsbaugruppen:
Werden unter Bolzen und Schrauben verwendet, um die Last gleichmäßig zu verteilen und Oberflächenschäden an Passteilen zu verringern.Abdichtung und Isolierung:
Sorgen Sie für eine zuverlässige Dichtungsfläche bei Anwendungen, bei denen eine Schwingungsdämpfung oder Isolierung von Metall-Metall-Kontakten erforderlich ist.Elektromechanische Systeme:
Ideal für elektrische Gehäuse, Fahrzeugbaugruppen und Industriemaschinen, bei denen leichte, hochfeste Komponenten entscheidend sind.Dekorative und strukturelle Verwendung:
Aufgrund ihres sauberen, einheitlichen Erscheinungsbilds eignen sie sich sowohl für funktionale als auch für dekorative Anwendungen in Verbraucherprodukten und architektonischen Elementen.
Vorteile von Aluminiumscheiben
Leicht und stabil:
Das hohe Verhältnis von Festigkeit zu Gewicht von Aluminium reduziert das Gesamtgewicht des Systems ohne Leistungseinbußen.Korrosionsbeständigkeit:
Diese Unterlegscheiben sind von Natur aus rost- und oxidationsbeständig und eignen sich ideal für den Einsatz im Freien oder in rauen Umgebungen.Präzisionstechnik:
Hochwertige Presstechniken gewährleisten eine gleichbleibende, zuverlässige Leistung mit engen Maßtoleranzen.Kosteneffizienz:
Die Massenproduktion mit fortschrittlichen Pressverfahren führt zu wettbewerbsfähigen Preisen und geringem Materialabfall.
Mit den Aluminium-Pressscheiben von Conex Metals sichern Sie sich eine präzisionsgefertigte, kostengünstige Komponente, die die Leistung und Langlebigkeit Ihrer Baugruppe steigert. Diese Scheiben erfüllen strenge Qualitätsstandards und liefern zuverlässige, wiederholbare Ergebnisse in einer Vielzahl von Industrie- und Verbraucheranwendungen.
