Eingegossene Messingeinsätze
Eingegossene Messingeinsätze
| Datenblatt für eingegossenes Messing-Insert | |
|---|---|
| Besonderheit | Details |
| Hersteller & Lieferant | Auftragshersteller von Metalleinsätzen, spezialisiert auf Messingeinsätze. |
| Einsatzarten | Blind, eingeformt, eingepresst, offenes, geschlossenes und mit Bolzen versehenes Ende, Rotationsform, Schraubgewinde, selbstschneidend, Ultraschall, Gewindeantrieb, thermische und geflanschte Einsätze. |
| Zertifizierung | ISO/TS 16949:2009 zertifiziert für Gewindeeinsätze aus Messing. |
| Material | Messing (auch kompatibel mit ABS, Aluminium, Keramik, Fiberglas, Schaumkunststoffen und mehr). |
| Rändelarten | Rändelschrauben aus Messing, Sechskantschrauben aus Messing. |
| Spezialeinsätze | Eingeformte Einsätze mit Schulter/Fase/Flansch, eingeformte Einsätze mit Noppen, quadratische Einsätze. |
| Anwendungen | Kunststoffe, Thermoplaste, Duroplaste, Gummi, Weichmetalle, Spanplatten, Metallrohre, Holz usw. |
| Gewindenormen | UNC, UNEF, UNF, BSW, BSP, BSPP, NPT, NPSM, NPTF, Metrisch. |

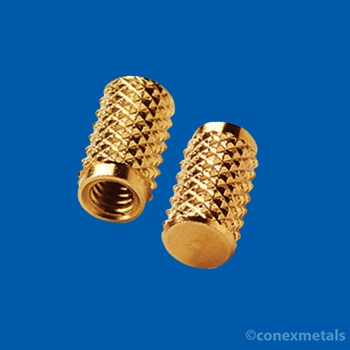

Messing-Einsatzteile sind präzisionsgefertigte Gewindeeinsätze, die während des Formprozesses direkt in Kunststoff- oder Verbundkomponenten integriert werden. Conex Metals fertigt diese Einsätze, um ein langlebiges Metallgewinde in Materialien zu bringen, die sonst zu weich oder dünn sind, um herkömmliche Gewinde zu tragen. Als einer der führenden Hersteller und Lieferanten Indiens produzieren wir hochwertige Einsatzteile in unserem hochmodernen Werk in Jamnagar. Unsere Einsätze sind für ihre Präzision, Zuverlässigkeit und hervorragende Verarbeitung bekannt und erfüllen die höchsten Industriestandards.
| Gewindegröße | L (Länge) | C (Kopfhöhe) | E (Kopfbreite) |
|---|---|---|---|
| BMW M3 | 7.3 | 1.3 | 4.6 |
| M4 | 10.2 | 1.8 | 6.7 |
| BMW M5 | 11.2 | 2.0 | 7.4 |
| M6 | 14.4 | 2.0 | 8.1 |
| M8 | 16,5 | 2.3 | 11.1 |
Hauptmerkmale von Messingeinsätzen
Integriertes Design:
Eingeformte Einsätze werden vor dem Kunststoffeinspritzen in die Form eingelegt, wodurch sichergestellt wird, dass sie ein integraler Bestandteil des fertigen Bauteils werden. Diese Integration garantiert eine hervorragende Ausrichtung und gleichbleibende Gewindequalität, ohne dass eine nachträgliche Bearbeitung erforderlich ist.Hochwertiges Material:
Diese Einsätze werden normalerweise aus Messing (optional auch aus Edelstahl oder anderen Legierungen) hergestellt und bieten eine hervorragende Korrosionsbeständigkeit und thermische Stabilität. Daher sind sie ideal für Anwendungen von der Unterhaltungselektronik bis hin zu Automobil- und Industrieprodukten.Verbesserte Haltbarkeit:
Durch das Einbetten eines Metalleinsatzes direkt in ein Formteil sind die entstehenden Gewinde weitaus robuster als solche, die direkt in Kunststoff geschnitten werden. Dies erhöht die Langlebigkeit und Belastbarkeit des Bauteils.Designflexibilität:
Ihr flaches Design ermöglicht dünnwandigere Teile und bietet dennoch starke, zuverlässige Gewindeverbindungen. Dies macht sie besonders wertvoll bei kostensensiblen Anwendungen mit hohem Volumen.
Technische Daten (Beispielwerte)
| Parameter | Spezifikation (typisch) |
|---|---|
| Material | Messing (Optionen in Edelstahl erhältlich) |
| Gängige Gewindegrößen | Bereiche von M3 bis M12 (Sondergrößen erhältlich) |
| Gewindesteigung | Gemäß metrischen ISO-Standards (z. B. M6 x 1,0) |
| Integrationsmethode | Eingelegt während des Spritzgussprozesses |
| Betriebstemperatur | Geeignet für Standard-Formteilumgebungen (z. B. -40 °C bis +100 °C)* |
*Hinweis: Die tatsächlichen Abmessungen und Wärmewerte hängen von der jeweiligen Anwendung und den Designanforderungen ab.
Anwendungen von Messingeinsätzen
Unterhaltungselektronik und Haushaltsgeräte:
Ideal für Gehäuse und Paneele, bei denen robuste, wiederverwendbare Gewinde benötigt werden.Automobilkomponenten:
Werden in Teilen verwendet, die eine hochfeste Befestigung bei minimalem Gewicht erfordern.Industrieanlagen:
Sorgen Sie für eine zuverlässige Gewindeschnittstelle in geformten Kunststoffkomponenten, die wiederholt zusammen- und auseinandergebaut werden.Medizinische und Freizeitprodukte:
Sorgen Sie für eine sichere Befestigung von Artikeln, bei denen sowohl Hygiene als auch Haltbarkeit wichtig sind.
Vorteile von Messingeinsätzen
Verbesserte Gewindefestigkeit:
Durch das Ersetzen oder Verstärken von Kunststoffgewinden durch einen Metalleinsatz wird die Haltbarkeit der Komponenten deutlich verbessert.Gleichbleibende Leistung:
Der Integrationsprozess stellt sicher, dass jeder Einsatz enge Maßtoleranzen einhält, um eine zuverlässige Leistung zu gewährleisten.Kosteneffizienz:
Eliminiert zusätzliche sekundäre Bearbeitungs- oder Einsatzinstallationsschritte und reduziert so die Gesamtproduktionskosten.Designvielseitigkeit:
Ermöglicht Ingenieuren, Komponenten mit dünneren Wänden zu konstruieren, ohne die Festigkeit der Gewindeverbindungen zu beeinträchtigen.
Die Formeinsätze von Conex Metals bieten eine ideale Lösung für Anwendungen, die eine dauerhafte, robuste Gewindeverbindung in Formteilen erfordern. Sie kombinieren die Vorteile der Metallfestigkeit mit der Effizienz der Formintegration und gewährleisten so die hohe Qualität und langfristige Zuverlässigkeit Ihrer Produkte.
