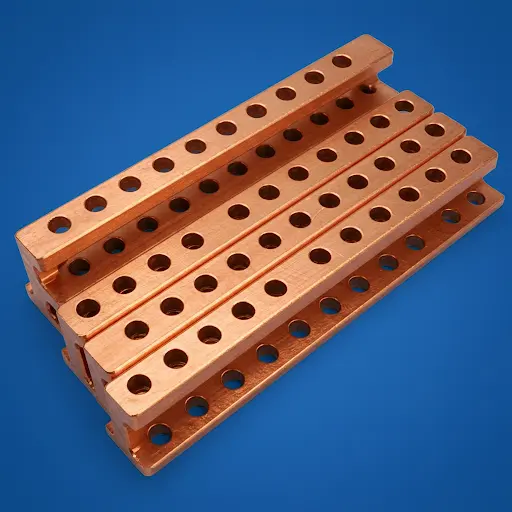

Kupfersammelschienen
Kupfersammelschienen
Kupfersammelschienen sind wichtige Komponenten in Stromverteilungssystemen und werden häufig in Branchen eingesetzt, die hohe Strombelastbarkeit, hervorragende Leitfähigkeit und Langlebigkeit erfordern. Als führender Hersteller und Exporteur aus Indien sind wir auf die Herstellung hochwertiger Kupfersammelschienen spezialisiert, die speziell für Anwendungen wie Transformatoren, Schaltanlagen, Stromverteilertafeln und industrielle elektrische Systeme entwickelt wurden. Unsere verzinnten Kupfersammelschienen sowie blanken Kupfersammelschienen werden von führenden Elektrounternehmen weltweit eingesetzt.
Diese starren Kupfersammelschienen bestehen aus hochleitfähigem Kupfer und gewährleisten minimalen Energieverlust und hervorragende Wärmeleistung. Im Gegensatz zu Kabeln, die einen höheren Widerstand aufweisen und bei hoher Belastung überhitzen können, bieten Sammelschienen einen niederohmigen Pfad für den Stromfluss und sind daher ideal für Hochleistungsanwendungen. Sie werden häufig in industriellen, gewerblichen und erneuerbaren Energiesystemen eingesetzt, wo eine zuverlässige und effiziente Stromverteilung entscheidend ist.
Kupfersammelschienen gibt es in verschiedenen Formen und Größen, darunter flach, massiv und hohl, je nach den spezifischen elektrischen und mechanischen Anforderungen. Viele Sammelschienen sind verzinnt oder versilbert, um Oxidation zu verhindern und die Leitfähigkeit zu verbessern. Sie sind oft mit Präzisionslöchern für sichere Schraubverbindungen versehen, was Montage und Wartung vereinfacht. Dank ihres modularen Aufbaus sind sie vielseitig an verschiedene Installationen anpassbar und reduzieren den Bedarf an komplexer Verkabelung. Die hohe Haltbarkeit und Korrosionsbeständigkeit von Kupfer machen Sammelschienen zudem zu einer langlebigen Lösung für die Strominfrastruktur.
Materialqualitäten für Kupfersammelschienen
Wir fertigen Kupfersammelschienen aus Kupferlegierungen höchster Qualität, um internationalen Standards zu entsprechen.
| Material | Note (Äquivalente Standards) | Leitfähigkeit (% IACS) | Typische Anwendungen |
|---|---|---|---|
| Elektrolytisches Tough Pitch (ETP) Kupfer | C11000 (ASTM), Cu-ETP (DIN), C101 (BS) | ≥ 101 % | Transformatoren, Schaltanlagen, Schalttafeln |
| Sauerstofffreies Kupfer mit hoher Leitfähigkeit (OFHC) | C10200 (ASTM), Cu-OF (DIN), C103 (BS) | ≥ 101 % | Leistungsstarke elektrische Anwendungen |
| Phosphordesoxidiertes Kupfer | C12200 (ASTM), Cu-DHP (DIN) | 85-90% | Heizungs-, Lüftungs- und Klimatechnik, Kältetechnik, Sanitär |
| Silberhaltiges Kupfer | C10500 | 98-100 % | Elektrische Hochtemperaturanwendungen |
Herstellungsprozess
Kupfersammelschienen werden mithilfe modernster Verfahren präzisionsgefertigt, um eine überragende elektrische Leistung und mechanische Festigkeit zu gewährleisten.
- Auswahl des Rohmaterials: Hochreine Kupferbarren von vertrauenswürdigen Lieferanten.
- Warm- und Kaltwalzen: Kupfer wird auf die erforderliche Dicke und Breite gewalzt.
- Glühen und Härten: Kontrollierte Heiz- und Abkühlprozesse optimieren die mechanischen Eigenschaften.
- Präzisionsbearbeitung und Stanzen: CNC-Bearbeitung, Stanzen und Bohren für präzise Formen und Lochmuster.
- Oberflächenveredelung und -beschichtung: Zu den Optionen gehören Verzinnung, Versilberung, Vernickelung oder blanke Kupferbeschichtung.
- Qualitätskontrolle: Strenge Kontrollen hinsichtlich Maßgenauigkeit, elektrischer Leitfähigkeit und mechanischer Festigkeit.
- Verpackung und Versand: Individuelle Verpackung, um Transportschäden zu vermeiden und eine sichere Lieferung zu gewährleisten.
Maschinen zur Herstellung von Kupfersammelschienen
| Verfahren | Verwendete Maschinen |
|---|---|
| Rollen | Warmwalzwerk, Kaltwalzwerk |
| Stanzen & Prägen | CNC-Stanzmaschinen, Hydraulikpressen |
| Bearbeitung | CNC-Drehzentren, Fräsmaschinen |
| Fertigstellung | Galvanikanlagen (Zinn, Silber, Nickel), Flächenschleifmaschinen |
| Inspektion | Digitale Mikrometer, Messschieber, Spektrometer, Koordinatenmessgeräte |
Typische produzierte Teile
- Flache Kupfersammelschienen
- Gebogene und individuell geformte Sammelschienen
- Gelochte und gebohrte Sammelschienen
- Verzinnte Kupfersammelschienen
- Laminierte Kupfersammelschienen
- Flexible Kupfersammelschienen
Verfügbare Ausführungen
| Ausführungstyp | Vorteile |
|---|---|
| Blankes Kupfer | Maximale Leitfähigkeit |
| Verzinnung | Korrosionsbeständigkeit, verbesserte Lötbarkeit |
| Versilberung | Hohe Leitfähigkeit, Oxidationsbeständigkeit |
| Vernickeln | Hohe Temperaturbeständigkeit |
NEMA-Abstände und -Toleranzen
Wir fertigen Kupfersammelschienen gemäß den Standards der NEMA (National Electrical Manufacturers Association) und gewährleisten so die Kompatibilität mit Schalttafeln und Schaltanlagen.
| Sammelschienendicke (mm) | Typischer NEMA-Lochabstand (mm) | Dickentoleranz (mm) |
|---|---|---|
| 3.2 | 25.4 | ± 0,08 |
| 6.4 | 38.1 | ± 0,10 |
| 9,5 | 50,8 | ± 0,12 |
| 12.7 | 63,5 | ± 0,15 |
Branchen, in denen Kupfersammelschienen verwendet werden
- Leistungstransformatoren – Elektrische Leitfähigkeit für effiziente Energieübertragung.
- Schaltanlagen und Schalttafeln – Zuverlässige Komponenten zur Stromverteilung.
- Erneuerbare Energie – Wird in Solar- und Windkraftanlagen verwendet.
- Automobile und Elektrofahrzeuge (EVs) – Batterieanschlüsse, Hochstrompfade.
- Industriemaschinen – Motorsteuerungszentren, Fertigungsanlagen.
- Elektrifizierung der Eisenbahn – Oberleitungen, Traktionsunterwerke.
Lieferzeit und Bearbeitungszeit
Unser typischer Produktions- und Lieferplan:
| Verfahren | Erforderliche Zeit |
|---|---|
| Entwicklung des ersten Artikels | 3 Wochen |
| Massenproduktion | 4-6 Wochen |
| Transit zum Hafen | 3 Tage |
| Versand & Lieferung | 3-4 Wochen (International) |
Häufige Fragen und Antworten
F1: Welche Vorteile bietet die Verwendung von Kupfersammelschienen gegenüber Kabeln?
A: Kupfersammelschienen bieten im Vergleich zu Kabeln eine höhere Leitfähigkeit, bessere Wärmeableitung, geringere Leistungsverluste und eine kompaktere Installation.
F2: Welche Veredelungsoptionen bieten Sie für Kupfersammelschienen an?
A: Wir bieten je nach Kundenwunsch die Oberflächen blankes Kupfer, verzinnt, versilbert und vernickelt an.
F3: Können Sie Sammelschienen in Sonderformen herstellen?
A: Ja, wir produzieren kundenspezifische Kupfersammelschienen gemäß technischen Zeichnungen und Spezifikationen.
F4: Halten Sie internationale Elektronormen ein?
A: Ja, unsere Sammelschienen entsprechen den Normen NEMA, IEC, ASTM, DIN und ISO .
F5: Wie hoch ist Ihre Mindestbestellmenge (MOQ)?
A: Die Mindestbestellmenge hängt von der Größe und Komplexität der Bestellung ab. Wir bieten sowohl Groß- als auch Kleinbestellungen für Prototypen an.
F6: Bieten Sie Kupfersammelschienen für Anwendungen im Bereich erneuerbare Energien an?
A: Ja, unsere Sammelschienen werden häufig in Solar-, Wind- und Energiespeichersystemen eingesetzt .
F7: Wie hoch ist Ihre Produktionskapazität?
A: Wir produzieren über 30 Tonnen pro Tag und gewährleisten so die pünktliche Erfüllung großer Aufträge.
Für Großanfragen, technische Spezifikationen oder Sonderanfertigungen kontaktieren Sie uns noch heute! Wir garantieren hochwertige Kupfersammelschienen nach internationalen Standards und zu wettbewerbsfähigen Preisen .
