Kupfer-Erdungsschienen und Kupfer-Mehrfachverbinder
Kupfer-Erdungsschienen und Kupfer-Mehrfachverbinder
Hochwertige mechanische Kupferverbinder, Kupfererdungsschienen und Kupfermehrfachverbinder aus Indien.
Wir sind einer der führenden Hersteller und Exporteure von Kupfererdungsschienen, Kupfer-Schraubverbindern und Kupfer-Mehrfachverbindern aus Indien. Wir beliefern den Weltmarkt seit Jahrzehnten mit hochwertigen Kupfererdungslösungen, darunter Kupfererdungsschienen, Kupfer-Erdungsverbinder, Kupfer-Erdungsklemmen usw. Unsere Kupfererdungsschienen und Kupfer-Mehrfachverbinder sind für eine zuverlässige elektrische Erdung und Konnektivität in verschiedenen industriellen Anwendungen konzipiert. Diese Produkte, oft als Kupfersammelschienen zur Erdung oder Kupferanschlussschienen bezeichnet, sind für die Sicherheit und Effizienz elektrischer Systeme unverzichtbar. Unsere präzise gefertigten Kupfererdungsschienen verfügen über mehrere Gewindelöcher mit Schrauben zur Sicherung der Verbindungen, wodurch sie sich ideal für Erdungs- und Verbindungszwecke eignen. Wir beliefern Branchen weltweit und bieten maßgeschneiderte Lösungen, die internationalen Normen wie IS, BS, ASTM, DIN und JIS entsprechen. Mit über drei Jahrzehnten globaler Erfahrung sind wir auf die Bereitstellung langlebiger, leistungsstarker Kupfererdungsprodukte spezialisiert, die langfristige Zuverlässigkeit gewährleisten.
Materialqualitäten
Unsere Kupfer-Erdungsschienen und Kupfer-Mehrfachverbinder werden aus hochreinem Kupfer hergestellt, um eine hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Zu den typischen Materialqualitäten gehören:
- C11000 (Elektrolytisches Tough Pitch Kupfer) : Bekannt für seine hohe elektrische Leitfähigkeit (100 % IACS) und hervorragenden thermischen Eigenschaften.
- C10200 (sauerstofffreies Kupfer) : Wird für Anwendungen verwendet, die eine überragende Leitfähigkeit und Beständigkeit gegen Wasserstoffversprödung erfordern.
- C12200 (Phosphordesoxidiertes Kupfer) : Bietet gute Korrosionsbeständigkeit und wird häufig in rauen Umgebungen eingesetzt.
Alle Materialien entsprechen internationalen Normen wie ASTM B187 (Kupferstäbe) und BS EN 13601 (Kupfer und Kupferlegierungen).
Materialeigenschaftstabelle
Materialqualität | Elektrische Leitfähigkeit (% IACS) | Zugfestigkeit (MPa) | Korrosionsbeständigkeit | Anwendungen |
|---|---|---|---|---|
C11000 | 100 % | 220-280 | Hoch | Allgemeine Erdung. |
C10200 | 101 % | 200-260 | Sehr hoch | Hochreine Anwendungen. |
C12200 | 85 % | 240-300 | Exzellent | Raue Umgebungen. |
Herstellungsverfahren
Die Herstellung unserer Kupfer-Erdungsschienen und Kupfer-Mehrfachverbinder umfasst mehrere Präzisionsprozesse:
Die Herstellung unserer Kupfer-Erdungsschienen und Kupfer-Mehrfachverbinder umfasst mehrere Präzisionsprozesse:
- Schmelzen und Gießen : Hochreines Kupfer wird in einem Induktionsofen geschmolzen und mithilfe der Stranggusstechnologie zu Knüppeln gegossen.
- Heißextrusion : Die Knüppel werden zu rechteckigen Stäben mit gleichmäßigem Querschnitt extrudiert.
- Kaltziehen : Stangen werden gezogen, um präzise Abmessungen und eine glatte Oberfläche zu erreichen.
- CNC-Bearbeitung : Gewindelöcher werden zur Gewährleistung der Genauigkeit mit CNC-Maschinen gebohrt und mit Gewinden versehen.
- Schraubmontage : Für eine sichere Verbindung werden Edelstahl- oder Messingschrauben in die Gewindelöcher eingesetzt.
- Qualitätskontrolle : Jeder Riegel wird einer Maß- und Oberflächenqualitätsprüfung unterzogen, um die Toleranzen einzuhalten.
Verwendete Maschinen
Wir verwenden hochmoderne Maschinen, um Präzision und Konsistenz zu gewährleisten:
Wir verwenden hochmoderne Maschinen, um Präzision und Konsistenz zu gewährleisten:
- Induktionsschmelzöfen für Kupferguss.
- Heißstrangpressen zum Formen von Kupferstangen.
- CNC-Bohr- und Gewindeschneidmaschinen zum Erstellen von Gewindelöchern.
- Oberflächenbearbeitungsgeräte zum Polieren und Entgraten.
- Koordinatenmessgeräte (KMG) zur Überprüfung der Maßgenauigkeit.
Typische hergestellte Teile
Unsere Kupfererdungsschienen und Kupfermehrfachverbinder sind in verschiedenen Konfigurationen erhältlich:
Unsere Kupfererdungsschienen und Kupfermehrfachverbinder sind in verschiedenen Konfigurationen erhältlich:

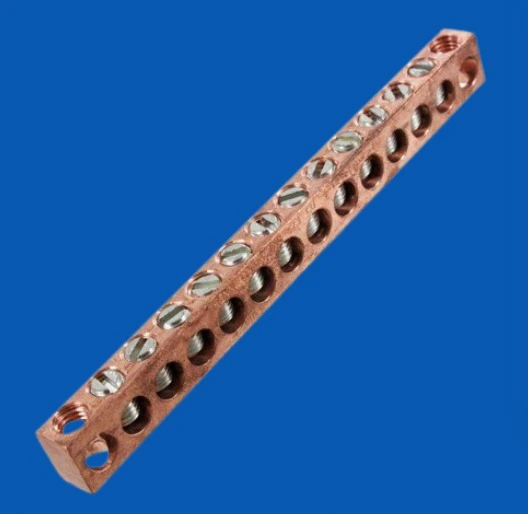

- Standard-Erdungsschienen aus Kupfer mit 4 bis 12 Löchern.
- Kupfer-Mehrfachverbinder mit benutzerdefinierten Lochmustern.
- Kupfersammelschienen zur Erdung mit vorgebohrten Befestigungslöchern.
- Kundenspezifische Kupferanschlussschienen für spezielle Erdungsanwendungen.
Ausführung
Unsere Kupfer-Erdungsschienen sind in mehreren Ausführungen für unterschiedliche Umgebungen erhältlich:
Unsere Kupfer-Erdungsschienen sind in mehreren Ausführungen für unterschiedliche Umgebungen erhältlich:
- Natürliches Kupfer-Finish : Für allgemeine Anwendungen mit polierter Oberfläche.
- Verzinnte Oberfläche : Bietet zusätzliche Korrosionsbeständigkeit und erfüllt die ASTM B545-Norm.
- Vernickelte Oberfläche : Verbessert die Haltbarkeit in Umgebungen mit hoher Luftfeuchtigkeit gemäß ASTM B689.
Branchen, in denen Kupfererdungsschienen verwendet werden
Unsere Produkte werden in zahlreichen Branchen eingesetzt:
Unsere Produkte werden in zahlreichen Branchen eingesetzt:
- Strom- und Energieverteilung : Zur Erdung in Schaltanlagen und Bedienfeldern.
- Erneuerbare Energien : In Solar- und Windenergieanlagen für eine sichere Erdung.
- Telekommunikation : Zur Erdung in Rechenzentren und Telekommunikationstürmen.
- Bauwesen : In Gebäuden elektrischer Anlagen zur Sicherheitserdung.
- Automobilindustrie : Zur Erdung in Ladestationen für Elektrofahrzeuge.
Toleranzen
Wir halten uns an strenge Toleranzen, um Kompatibilität und Leistung sicherzustellen:
Wir halten uns an strenge Toleranzen, um Kompatibilität und Leistung sicherzustellen:
- Maßtoleranz: ±0,05 mm für Länge und Breite.
- Lochabstandstoleranz: ±0,02 mm.
- Gewindetoleranz: Gemäß ISO 965 (metrisches Gewinde) bzw. BS 3643 (BSP-Gewinde).
- Oberflächengüte: Ra 1,6 µm für glatte Kontaktflächen.
Lieferzeit:
Unsere Standardlieferzeit für Kupfer-Erdungsschienen und Kupfer-Mehrfachverbinder beträgt 4–6 Wochen, abhängig von Auftragsgröße und individuellen Anforderungen. Wir bieten flexible Produktionszeiten, um auch dringende Anforderungen zu erfüllen und eine schnellere Lieferung ohne Qualitätseinbußen zu gewährleisten.
Unsere Standardlieferzeit für Kupfer-Erdungsschienen und Kupfer-Mehrfachverbinder beträgt 4–6 Wochen, abhängig von Auftragsgröße und individuellen Anforderungen. Wir bieten flexible Produktionszeiten, um auch dringende Anforderungen zu erfüllen und eine schnellere Lieferung ohne Qualitätseinbußen zu gewährleisten.
Leistungsmetriken
- Elektrische Leitfähigkeit : Bis zu 100 % IACS für C11000-Kupfer, wodurch minimaler Widerstand gewährleistet wird.
- Strombelastbarkeit : Unterstützt je nach Schienenabmessungen bis zu 1000 A.
- Korrosionsbeständigkeit : Ausgelegt für 500 Stunden im Salzsprühtest (ASTM B117).
- Temperaturbereich : Funktioniert effektiv von -40 °C bis 150 °C.
Größentabelle
Produkttyp | Länge (mm) | Breite (mm) | Dicke (mm) | Anzahl der Löcher | Lochdurchmesser (mm) | Schraubengröße |
|---|---|---|---|---|---|---|
Standard-Erdungsschiene | 150 | 25 | 6 | 6 | 6.5 | M6 |
Mittlere Erdungsschiene | 200 | 30 | 8 | 8 | 8,5 | M8 |
Große Erdungsschiene | 300 | 40 | 10 | 12 | 10.5 | M10 |
Benutzerdefinierter Connector | Brauch | Brauch | Brauch | Brauch | Brauch | Brauch |
Typische Frage-und-Antwort-Sitzung:
F1: Was ist die Hauptfunktion einer Kupfererdungsschiene?
A1: Sie bietet einen zuverlässigen Erdungspunkt für elektrische Systeme und gewährleistet Sicherheit durch die Ableitung von Fehlerströmen.
F1: Was ist die Hauptfunktion einer Kupfererdungsschiene?
A1: Sie bietet einen zuverlässigen Erdungspunkt für elektrische Systeme und gewährleistet Sicherheit durch die Ableitung von Fehlerströmen.
F2: Können diese Stangen im Außenbereich verwendet werden?
A2: Ja, insbesondere mit Zinn- oder Nickelbeschichtung, die die Korrosionsbeständigkeit im Außenbereich erhöht.
A2: Ja, insbesondere mit Zinn- oder Nickelbeschichtung, die die Korrosionsbeständigkeit im Außenbereich erhöht.
F3: Welchen Normen entsprechen Ihre Kupfererdungsschienen?
A3: Sie erfüllen die Normen IS 613, BS EN 13601, ASTM B187, DIN 40500 und JIS H3140.
A3: Sie erfüllen die Normen IS 613, BS EN 13601, ASTM B187, DIN 40500 und JIS H3140.
F4: Sind die Schrauben im Lieferumfang der Stangen enthalten?
A4: Ja, wir liefern Schrauben aus Edelstahl oder Messing je nach Kundenwunsch.
A4: Ja, wir liefern Schrauben aus Edelstahl oder Messing je nach Kundenwunsch.
F5: Können Sie die Anzahl der Löcher in der Stange anpassen?
A5: Auf jeden Fall. Wir bieten individuelle Anpassungen für Lochmuster, -größen und -abstände an.
A5: Auf jeden Fall. Wir bieten individuelle Anpassungen für Lochmuster, -größen und -abstände an.
F6: Wie lange dauert die Lieferung einer Sonderanfertigung?
A6: Normalerweise 4–6 Wochen, aber bei dringendem Bedarf können wir die Produktion beschleunigen.
A6: Normalerweise 4–6 Wochen, aber bei dringendem Bedarf können wir die Produktion beschleunigen.
F7: Liefern Sie Verpackungen mit unserem Logo?
A7: Ja, wir bieten kundenspezifische Verpackungen mit Kundenetiketten und Logos an.
A7: Ja, wir bieten kundenspezifische Verpackungen mit Kundenetiketten und Logos an.
F8: Welchen maximalen Strom können diese Schienen verarbeiten?
A8: Bis zu 1000 A, abhängig von den Abmessungen und der Materialqualität.
A8: Bis zu 1000 A, abhängig von den Abmessungen und der Materialqualität.
F9: Sind diese Stangen für Umgebungen mit hoher Luftfeuchtigkeit geeignet?
A9: Ja, insbesondere mit Nickelbeschichtung, die eine lange Haltbarkeit bei hoher Luftfeuchtigkeit gewährleistet.
A9: Ja, insbesondere mit Nickelbeschichtung, die eine lange Haltbarkeit bei hoher Luftfeuchtigkeit gewährleistet.
F10: Wie stellen Sie die Qualität während der Herstellung sicher?
A10: Wir verwenden CMM für Maßprüfungen, führen Leitfähigkeitstests durch und führen Salzsprühtests zur Prüfung der Korrosionsbeständigkeit durch.
A10: Wir verwenden CMM für Maßprüfungen, führen Leitfähigkeitstests durch und führen Salzsprühtests zur Prüfung der Korrosionsbeständigkeit durch.
Warum sollten Sie sich für unsere Kupfererdungsschienen und Kupfermehrfachverbinder entscheiden?
Unsere Produkte zeichnen sich durch mehrere Alleinstellungsmerkmale (USPs) aus:
- Schnellere Bearbeitung : Mit einer Standardvorlaufzeit von 4–6 Wochen bieten wir auch bei dringenden Bestellungen Flexibilität bei der Produktionszeit.
- Anpassung : Wir bieten maßgeschneiderte Lösungen, einschließlich benutzerdefinierter Lochmuster, Größen und Ausführungen.
- Globale Präsenz : Mit über drei Jahrzehnten Erfahrung haben wir Märkte in den USA, Europa und Asien mit Kupfererdungslösungen beliefert.
- Hervorragender Kundensupport : Unser Team sorgt für klare Kommunikation und schnelle Antworten auf Anfragen.
- Kundenspezifische Verpackungen : Wir bieten Verpackungen mit Kundenetiketten und Logos für Markenanforderungen.
- Wettbewerbsfähige Preise : Durch die direkte Fertigung in Indien können wir kostengünstige Lösungen ohne Qualitätseinbußen anbieten.
Wählen Sie uns für zuverlässige Kupfersammelschienen zur Erdung und Kupferanschlussschienen, die genau Ihren Anforderungen entsprechen.
Verpackung und Versand
Unsere Kupfer-Erdungsschienen werden in stabilen Holzkisten oder Wellpappkartons verpackt, um Transportschäden zu vermeiden. Jede Schiene ist zum Schutz vor Feuchtigkeit mit Korrosionsschutzfolie umwickelt. Auf Anfrage bieten wir kundenspezifische Verpackungen mit Kundenetiketten und Logos an. Der Versand erfolgt weltweit per See- oder Luftfracht mit den entsprechenden Dokumenten für die internationale Zollabfertigung. Wir gewährleisten die Einhaltung der ISPM 15-Standards für Holzverpackungen.
Kundenreferenzen
John Miller, USA:
„Wir beziehen seit über fünf Jahren Kupfer-Erdungsschienen von diesem indischen Hersteller und ihre Qualität ist unübertroffen. Die individuellen Anpassungsmöglichkeiten, die pünktliche Lieferung und die hervorragende Kommunikation machen sie zu unserem bevorzugten Lieferanten für Erdungslösungen. Ich kann ihre Kupfer-Mehrfachverbinder für jedes Elektroprojekt wärmstens empfehlen!“
John Miller, USA:
„Wir beziehen seit über fünf Jahren Kupfer-Erdungsschienen von diesem indischen Hersteller und ihre Qualität ist unübertroffen. Die individuellen Anpassungsmöglichkeiten, die pünktliche Lieferung und die hervorragende Kommunikation machen sie zu unserem bevorzugten Lieferanten für Erdungslösungen. Ich kann ihre Kupfer-Mehrfachverbinder für jedes Elektroprojekt wärmstens empfehlen!“
Glossar der Begriffe
- Kupfer-Erdungsschiene : Eine Kupferschiene mit Gewindelöchern und Schrauben zum Verbinden von Erdungskabeln in elektrischen Systemen.
- Kupfer-Mehrfachverbinder : Eine Kupferschiene zum Verbinden mehrerer elektrischer Leiter zur Erdung oder Verbindung.
- IACS : International Annealed Copper Standard, ein Maß für die elektrische Leitfähigkeit (100 % IACS = reines Kupfer).
- Kegelgewinde : Ein Gewinde mit konischer Form, das häufig für druckdichte Verbindungen verwendet wird (z. B. EN 10226-2).
- Parallelgewinde : Ein zylindrisches Gewinde, das typischerweise für mechanische Montagen verwendet wird (z. B. EN ISO 228).
- Verzinnung : Eine auf Kupfer aufgetragene Oberflächenbeschichtung aus Zinn zur Verbesserung der Korrosionsbeständigkeit.
- CNC-Bearbeitung : Computergestützte numerische Steuerung (CNC), zum Präzisionsbohren und Gewindeschneiden.
- Salzsprühtest : Ein Korrosionstest zur Bewertung der Haltbarkeit einer Lackierung in rauen Umgebungen (ASTM B117).
- BSP-Gewinde : British Standard Pipe Thread, wird für Rohrverbindungen verwendet (z. B. EN 10226).
- ASTM B187 : Ein Standard für Kupferstangen, -stäbe und -profile für elektrische Zwecke.
Möchten Sie Ihre elektrischen Anlagen mit unseren Kupfer-Erdungsschienen optimieren? Fordern Sie noch heute ein Angebot an, fordern Sie eine Broschüre per E-Mail an oder kontaktieren Sie uns telefonisch oder per WhatsApp. Wir freuen uns auf Sie!
